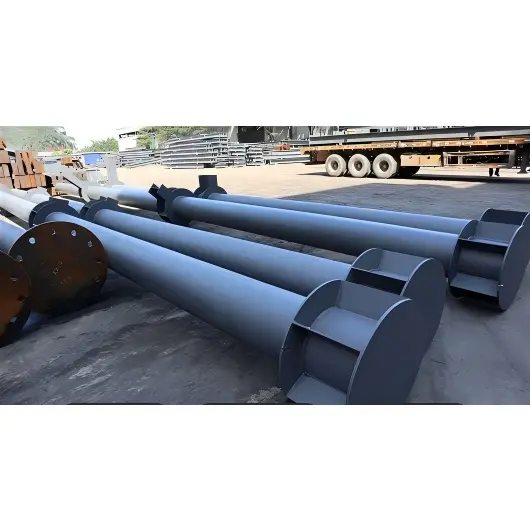

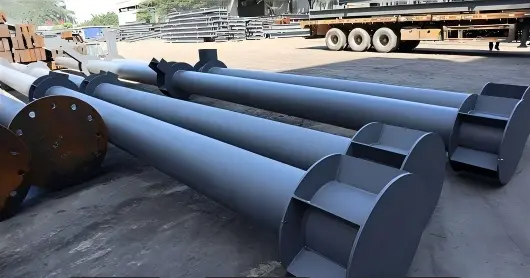

Columna circular de tubo de acero hueco

Estas columnas presentan un perfil cilíndrico liso y recto y una sección transversal anular que garantiza una distribución uniforme de la carga y una capacidad de carga axial superior. Transfieren cargas de manera efectiva desde la superestructura a los cimientos y son adecuados para soporte vertical en diversas aplicaciones, incluidas estructuras de acero ligeras y pesadas, arquitectura paisajística, estadios, pasarelas, plantas industriales y edificios prefabricados. Vienen completos con los componentes de conexión necesarios, como placas base, placas de refuerzo, placas de conexión y pernos de alta resistencia.

Definición y configuración del producto

I. Definición básica de columnas de tubería circular

La columna de tubo de acero hueco circular es un componente de carga vertical con una sección transversal circular hueca. Construidas principalmente a partir de tubos de acero circulares soldados o sin costura, estas columnas se utilizan ampliamente en edificios con estructura de acero, proyectos municipales, puentes y estadios, donde resisten principalmente compresión axial, momentos de flexión y momentos de torsión.

1. Atributos principales

Material: Predominantemente acero estructural al carbono y acero de baja aleación; Se encuentran disponibles acabados galvanizados, revestimientos anticorrosivos o acero inoxidable para ambientes exteriores o corrosivos.

Características de la sección transversal: Definida por el diámetro exterior (D) y el espesor de la pared (t); la forma circular hueca garantiza una distribución uniforme de la carga en todas las direcciones, una excelente resistencia a la torsión y a la compresión y una mínima concentración de tensiones.

Proceso de fabricación: Disponibles como columnas de tubos sin costura (integralmente laminadas, que ofrecen una alta capacidad de carga) o columnas de tubos soldados (formadas por laminación y soldadura de placas de acero, que ofrecen menores costos).

2. Escenarios de aplicación clave

Tubos centrales para edificios de gran altura, recintos de gran envergadura (centros de exposiciones/estadios), estaciones de trenes de alta velocidad, marquesinas, plantas industriales, pilares de puentes, postes de barandillas municipales, columnas paisajísticas, etc. 3. Notación de especificaciones básicas

Notación estándar: φ Diámetro exterior × Espesor de pared × Longitud; por ejemplo, φ219×8×6000 (diámetro exterior 219 mm, espesor de pared 8 mm, longitud de columna 6 m).

II. Configuración del conjunto de columnas de sección hueca circular (CHS)

Un sistema completo que comprende el cuerpo principal de la columna de tubo de acero hueco circular, conexiones de los extremos superior e inferior, accesorios de conexión y componentes auxiliares. Se clasifica en cinco módulos principales según la ubicación: el cuerpo de la columna, la base/cimientos de la columna, la conexión superior de la columna, la conexión de viga a columna y los accesorios auxiliares.

1. Cuerpo de la columna (componente principal)

Tubería circular principal: el diámetro de la tubería, el espesor de la pared y el material se seleccionan según los requisitos de carga; Las columnas extralargas pueden fabricarse en segmentos, equipadas con juntas para empalme (bridas, soldadas o enchufables).

Estructuras de refuerzo (obligatorias para aplicaciones de carga pesada o de gran altura):

Anillos de refuerzo internos y nervaduras de refuerzo longitudinales: Para evitar el pandeo local de la pared de la tubería.

Reducción de cintura/Tramo de transición de diámetro: Transición mediante tuberías circulares de diámetro variable cuando las cargas difieren entre los tramos superior e inferior.

2. Conjunto de base de columna (se conecta a los cimientos; determina la estabilidad general)

Un conjunto portante completo para la parte inferior de la columna CHS; Existen dos formas comunes:

1) Tipo de perno de anclaje integrado (el más común)

·Placa base: Placa de acero de gran espesor, circular o cuadrada, totalmente soldada al cuerpo de la columna.

·Pernos de anclaje: Múltiples pernos de anclaje de alta resistencia incrustados en la base de hormigón.

·Accesorios: Tuercas, arandelas, cuñas niveladoras y material de lechada (para lechada secundaria para nivelar y asegurar la base).

2) Base de encaje tipo inserto (base de copa)

·Soporte de hormigón (copa) + sección de columna insertada + hormigón compactado circundante o hormigón de áridos finos; comúnmente utilizado en ingeniería municipal y construcción de puentes.

3. Conjunto superior de la columna (Transfiere fuerza y ​​soporta la superestructura)

Seleccionado según el tipo de componentes de la superestructura:

·Placa superior de columna: Placa de tapa que sella la parte superior, protege el interior de la tubería y transfiere cargas desde arriba.

·Asiento/brida de conexión superior de columna: Se utiliza para conectar a tuberías circulares superiores, vigas o soportes de estructura espacial. ·Tapas de postes (para paisajismo/barandillas): Decorativas y resistentes a la intemperie; Disponible en formas esféricas, planas y cónicas.

4. Uniones de conexión viga-columna / Tubo a tubo (accesorios para transferencia de carga lateral)

Accesorios estándar para conectar columnas de tubos circulares a vigas de acero, miembros secundarios y columnas de tubos adyacentes:

·Ménsulas circunferenciales/placas de orejetas: Soldadas al cuerpo del tubo para soportar vigas de acero.

·Bridas de conexión / abrazaderas para tuberías: Para unir tuberías del mismo diámetro o realizar transición entre diferentes diámetros (juntas reductoras).

·Pernos, placas de soporte de soldadura y placas de conexión de alta resistencia: Para sujetar y reforzar uniones.

5. Componentes auxiliares (instalación, protección y mantenimiento)

·Accesorios de elevación: Orejas de elevación, argollas de elevación (instaladas en fábrica para facilitar la elevación en obra).

·Protección anticorrosión: Imprimación, capa intermedia y acabado/recubrimiento galvanizado en caliente; Sellado anticorrosión (tapas de los extremos para evitar la entrada de agua y la oxidación).

·Auxiliares de instalación: Ménsulas de posicionamiento, soportes temporales, gatos superiores ajustables (para alineación y fijación temporal durante la instalación).

III. Ejemplos de configuraciones de ensamblaje comunes

1.Columna de tubería circular estándar de fábrica: tubería circular principal + placa base + pernos de anclaje + cuñas niveladoras + tapa superior + ménsula del cuerpo de la tubería + pernos de alta resistencia + revestimiento anticorrosión + orejeta de elevación.

2. Poste de barandilla de carretera municipal: tubo circular principal + brida de base integrada/pedestal de hormigón + tapa superior decorativa + abrazadera de conexión de barandilla/placa de orejeta + revestimiento anticorrosión galvanizado.

3.Columna de tubería circular segmentada de estructura de acero de gran altura: Tuberías circulares segmentadas + bridas de empalme / juntas soldadas + anillos de refuerzo internos + conjunto de pernos de anclaje integrados + placa de conexión anular viga-columna + sistema integral anticorrosión.

IV. Breve resumen

·Definición: Miembro vertical de soporte de carga hecho de tubo de acero circular hueco; Presenta excelentes propiedades mecánicas y una amplia gama de aplicaciones. ·Lógica del sistema: Cuerpo de columna + conjunto de conexión base + conjunto de conexión superior + accesorios de conexión lateral + accesorios anticorrosión/elevación; Las configuraciones completas se seleccionan en función de las cargas del proyecto y los escenarios de aplicación.

¿Cuáles son las principales ventajas de las columnas circulares de tubos de acero huecos?

1. La sección transversal circular garantiza una distribución uniforme de la tensión, una alta resistencia a la compresión axial y una excelente estabilidad torsional.

2. La apariencia aerodinámica es minimalista pero impresionante, lo que mejora el atractivo estético general de la estructura.

3. La baja resistencia al viento ofrece un rendimiento superior contra el viento para aplicaciones en exteriores.

4. Su naturaleza liviana simplifica el levantamiento y la instalación, lo que resulta en una alta eficiencia de construcción.

5. Tanto las superficies internas como externas pueden tratarse para resistir la corrosión, lo que garantiza durabilidad contra la humedad y una larga vida útil.

6. Especificaciones completas disponibles; La altura, las placas de conexión y las piezas integradas se pueden personalizar para adaptarse a diversos escenarios arquitectónicos.

En comparación con las columnas de acero de sección en H y las columnas de sección hueca cuadrada/rectangular, ¿cuáles son las características distintivas clave de las columnas de tubos circulares?

I. Ventajas de la mecánica estructural

1. Soporte de carga omnidireccional equilibrado y rendimiento de torsión superior: el momento de inercia es constante en todas las direcciones (sin distinción entre ejes fuertes y débiles), lo que ofrece una adaptabilidad mucho mejor a las cargas de viento, torsión sísmica y cargas excéntricas que las secciones en H o los tubos cuadrados. Son la opción preferida para espacios de gran envergadura, estructuras imponentes y proyectos costeros sujetos a fuertes vientos. Por el contrario, los tubos cuadrados y las secciones en H tienen ejes débiles y debilidades significativas en cuanto a la torsión lateral.

2. Mayor capacidad de carga de compresión y resistencia al pandeo local para la misma cantidad de acero: bajo compresión axial, la tensión se distribuye uniformemente a lo largo de la pared circular de la tubería. Para un área de sección transversal determinada, la capacidad de carga sigue el orden: tubo circular > tubo cuadrado > acero de sección H. Las columnas de servicio pesado se pueden aligerar para reducir costos, ahorrar acero y reducir el peso propio.

3. Coeficiente de resistencia al viento más bajo: la forma circular aerodinámica da como resultado un coeficiente de forma de carga de viento de aproximadamente 0,8, en comparación con 1,3 para los tubos cuadrados y más de 1,5 para el acero de sección en H. Esto reduce significativamente las cargas de viento en columnas imponentes, pasillos exteriores, soportes de energía eólica y pilares de marquesinas, reduciendo así los costos de anclaje de cimientos.

II. Características distintivas en fabricación y construcción.

1. Diseño de juntas simplificado y conexiones flexibles de viga a columna: las vigas de acero se pueden conectar a secciones huecas circulares (CHS) en cualquier ángulo a lo largo de toda la circunferencia de 360°, evitando las limitaciones de los ángulos rectos de tubos cuadrados o las alineaciones de bridas de vigas en H; esto ofrece claras ventajas para escenarios que involucran vigas inclinadas, cerchas radiales e intersecciones de vigas multidireccionales. Las ménsulas anulares estandarizadas y los conectores de abrazadera facilitan el montaje.

2. Empalme segmentario conveniente: admite soldadura a tope de circunferencia completa (con biseles internos/externos) y conexiones de brida. Las soldaduras circunferenciales en tubos circulares distribuyen la tensión de manera uniforme, a diferencia de los tubos cuadrados, que son propensos a la concentración de tensiones en las esquinas, o las vigas en H, que requieren una alineación precisa de las alas y el alma, lo que resulta en mayores tolerancias de fabricación.

3. Peso de elevación equilibrado: la distribución uniforme del peso elimina los riesgos de carga excéntrica o vuelco durante la elevación.

III. Características distintivas en protección y mantenimiento contra la corrosión

1. Área de superficie optimizada para protección contra la corrosión: Para un área de sección transversal determinada, el área de superficie externa sigue el orden: Tubo circular < Tubo cuadrado/rectangular < Viga en H. Esto reduce el volumen de pintura o material de galvanizado en caliente necesario, lo que reduce los costes. La ausencia de bordes afilados o "zonas muertas" evita que la pintura se acumule o se pierdan puntos, lo que garantiza una durabilidad superior en ambientes corrosivos al aire libre.

2. Sin "zonas muertas" para la acumulación de agua o polvo: a diferencia de las ranuras superiores de los tubos cuadrados o los canales de brida de las vigas en H, que tienden a atrapar el agua de lluvia y el polvo, provocando corrosión, la superficie curva de los tubos circulares permite que el agua de lluvia se escurra de forma natural, lo que extiende significativamente la vida útil de las columnas municipales exteriores y los pilares paisajísticos.

IV. Características distintivas en estética arquitectónica y escenarios de aplicación

1. Diseño decorativo integrado: el perfil curvo se adapta a la arquitectura paisajística, parteluces de muros cortina y fachadas de salas de exposiciones. Se adapta a tapas de columnas esféricas y elementos decorativos curvos, combinando soporte de carga estructural con estética arquitectónica, mientras que los tubos cuadrados y las vigas en H a menudo parecen marcadamente industriales.

2. Idoneidad para espacios reducidos: Ofrece un diámetro exterior más pequeño para la misma capacidad de carga, lo que proporciona distintas ventajas para el recorrido de servicios públicos, columnas decorativas interiores y soportes de equipos compactos. V. Compensaciones de costos (Apalancamiento de la diferenciación: debilidades versus fortalezas)

Debilidades: Para cargas ultrapesadas y columnas de marco densamente espaciadas, las vigas en H ofrecen una mejor relación costo-rendimiento. Escenarios de aplicación clave: estructuras de gran altura, luces largas, carga multidireccional, ubicaciones expuestas/propensas al viento y funciones estructurales y decorativas integradas; Las secciones huecas circulares (CHS) ofrecen un coste total de ciclo de vida más bajo en estas áreas.

VI. Resumen de Posicionamiento Diferenciado

Vigas en H: céntrese en marcos de varios pisos y densamente espaciados. Tubos cuadrados: enfocados a plantas industriales regulares de pequeñas luces. Columnas de sección hueca circular (CHS): se centran en proyectos de estructuras paisajísticas integradas y de gran luz, de gran altura, con carga multidireccional y; Establecen una ventaja de mercado irreemplazable gracias a su resistencia a la torsión, baja resistencia al viento y facilidad de protección contra la corrosión.

Flujo de trabajo de procesamiento de extremo a extremo para columnas de tubos de acero huecos circulares

I. Clasificación del producto

1. Columnas CHS sin costura: Producidas mediante un procesamiento profundo de tubos de acero sin costura terminados; Normalmente se utiliza para diámetros pequeños y medianos y columnas de carga de alta precisión (φ60–φ630).

2. Columnas CHS laminadas y soldadas: Producidas laminando una placa de acero en un cilindro seguido de soldadura longitudinal y/o circunferencial; Se utiliza para columnas de gran diámetro y cargas pesadas (el método estándar para columnas extragrandes >φ630).

II. Pasos de procesamiento estándar (procesos posteriores compartidos para ambos tipos)

Proceso 1: Inspección de materia prima y diseño de corte

1. Tubería sin costura: inspección entrante de material, diámetro exterior, espesor de pared e informes de detección de fallas; cortar a medida utilizando sierras CNC o cortadoras de plasma.

2. Tubería enrollada/soldada: Detección de fallas entrantes y nivelación de placas de acero; Corte CNC al ancho desarrollado y biselado.

Durante el corte se incluyen márgenes para la contracción de la soldadura y el mecanizado.

Proceso 2: Laminado y Conformado (Específico solo para CHS laminado/soldado)

1. Placa de acero laminada en un cilindro utilizando una máquina dobladora de placas de tres rodillos; Bordes alineados y cerrados.

2. Soldadura por puntos para fijación; ajuste de redondez y desalineación de bordes (desalineación ≤ 10% del espesor de la pared).

Proceso 3: Soldadura de las uniones del cuerpo de la tubería principal

1. Soldadura de costura longitudinal: Soldadura automática por arco sumergido (SAW), formando cordones internos y externos, para la costura longitudinal del tubo enrollado;

2. Post-soldadura: Inspección visual de cordones de soldadura → Pruebas Ultrasónicas (UT) (inspección 100% para soldaduras Grado I);

3. Soldadura a tope circunferencial para empalmes de múltiples segmentos de columnas largas: también utiliza SAW y NDT (pruebas no destructivas) de doble cara.

Proceso 4: Redondeo y Enderezamiento de Tuberías Circulares

Los tubos laminados y soldados experimentan una importante deformación por soldadura; se utiliza una máquina redondeadora hidráulica especializada para corregir la redondez y la rectitud, controlando la ovalidad a ≤D/1000; Los tubos sin costura requieren sólo pequeños ajustes de enderezamiento.

Proceso 5: biselado de extremos y mecanizado de caras de extremos (proceso crítico)

Torno CNC/fresado frontal:

· Frese ambos extremos del tubo hasta que queden planos y corte los biseles de soldadura, asegurando la perpendicularidad de las caras extremas;

· Para columnas que requieren conexiones de brida, mecanice con precisión un registro (espiga) en el extremo de la tubería para garantizar un ajuste plano y al ras con la brida.

Proceso 6: Montaje y soldadura de componentes de extremo de columna

1. Montaje de placa base de columna: Disposición y montaje de placas base cuadradas/circulares y nervaduras de refuerzo, seguido de soldadura por puntos para su posicionamiento;

2. Placa superior de la columna y tapa del extremo: soldadura completa de la tapa del extremo para sellar la abertura de la tubería y evitar la entrada de agua;

3. Ménsulas / Placas Lug / Placas de conexión anular: Disposición según plano, montaje alrededor de la circunferencia del tubo y fijación mediante soldadura por puntos;

4. Anillos de refuerzo internos (para columnas de gran altura de carga pesada): Izado segmentado e instalación de placas de refuerzo anulares internas, fijadas mediante soldadura por puntos interna.

Proceso 7: Soldadura de componentes en todas las posiciones

1. Nervios y ménsulas de la placa base: Soldados mediante soldadura con protección de gas o soldadura por arco sumergido (SAW);

2. Soldaduras de juntas críticas: Sometidas a pruebas no destructivas UT de acuerdo con los requisitos de diseño.

Proceso 8: Corrección del producto terminado y perforación de orificios

1. Corrección de la deformación de la soldadura y la rectitud de la columna mediante una combinación de calentamiento por llama y métodos mecánicos;

2. Perforación CNC de orificios para pernos y líneas de servicios públicos en las ubicaciones requeridas. Proceso 9: Eliminación de Óxido y Tratamiento Anticorrosión

1. Granallado hasta grado Sa2.5 para eliminar cascarilla de laminación y óxido;

2. Recubrimiento: Imprimación + capa intermedia + capa de acabado; proceder al proceso de galvanizado en caliente si es necesario.

Proceso 10: Numeración, inspección, embalaje y envío del producto terminado

1. Marque la identificación del componente, las líneas de la cuadrícula y los niveles de elevación;

2. Inspección integral de dimensiones, soldaduras y revestimiento anticorrosión previo al almacenamiento.

III. Comparación de los dos procesos

1. Columnas de tubos de acero huecos circulares sin costura: tiempo de procesamiento corto, sin soldaduras longitudinales, excelente integridad estructural; sin embargo, el diámetro de la tubería es limitado y los costos de adquisición para diámetros grandes son altos.

2. Columnas de tubos circulares enrollados y soldados: capaces de diámetros ultragrandes con espesores de pared totalmente personalizables; Implica pasos adicionales de laminado y soldadura longitudinal, pero ofrece costos más bajos para componentes a gran escala.

IV. Personalización especializada (megacolumnas de tubería circular para edificios de gran altura)

1. Para columnas rellenas de hormigón: los orificios de lechada y ventilación de aire están reservados previamente en los extremos de la tubería;

2. Columnas de tubería circular de diámetro variable: Se fabrican laminando y soldando una sección de transición cónica (reductor) para conectar diferentes diámetros.

Parámetros clave de rendimiento para columnas de sección hueca circular (CHS)

I. Especificaciones geométricas

1. Designación

Formato: ϕD × t × L

·D: Diámetro exterior (mm); Los tamaños comunes incluyen φ89, 114, 165, 219, 273, 325, 426, 530, 630, 720, 820, 920, 1020...

·t: Espesor de pared (mm); 4-50 milímetros

·L: Longitud de corte estándar; normalmente 6m/9m/12m; longitudes extralargas logradas mediante empalme segmentado

2. Tolerancias dimensionales

1. Ovalidad: ≤ D/1000

2. Rectitud del cuerpo de la columna: Dentro de L/1000

3. Perpendicularidad del extremo: ≤ t/10

II. Propiedades mecánicas del material (grados principales: Q235B/Q355B)

Q355NL se selecciona para aplicaciones de baja temperatura debido a su resistencia al impacto de baja temperatura.

III. Parámetros estructurales clave

1. Características de la sección transversal (superiores a los tubos cuadrados/vigas en H para el mismo peso)

· El radio de giro es uniforme en todas las direcciones; no hay distinción entre ejes fuertes y débiles;

· Coeficiente de resistencia al viento: μ ≈ 0,8 (frente a 1,3 para tubos cuadrados/rectangulares y 1,5 para vigas en H); impacto de carga de viento bajo

1. Ventaja de la compresión: alto coeficiente de estabilidad de la compresión axial; La capacidad de carga excede la de las columnas rectangulares para la misma área de sección transversal.

2. Resistencia a la torsión: El momento polar de inercia de las secciones circulares es significativamente mayor que el de las secciones no circulares; Excelente comportamiento sísmico y resistencia a cargas excéntricas.

IV. Rendimiento de soldadura y END (ensayos no destructivos)

1. Soldaduras Longitudinales/Circunferenciales (Grado I): 100% Prueba Ultrasónica (UT); Soldaduras de grado II: 20% UT de verificación puntual;

2. La resistencia a la tracción de la soldadura no es inferior al valor estándar del metal base. V. Especificaciones anticorrosión

1. Grado de eliminación de óxido con granallado: Sa2.5 (estándar nacional);

2. Sistema de recubrimiento estándar: Imprimación + Capa intermedia + Capa final; espesor total de la película seca: 80–160 μm;

3. Galvanizado en caliente: Espesor del recubrimiento de zinc ≥85 μm; Diseñado para ambientes costeros corrosivos.

VI. Especificaciones de columnas tubulares rellenas de hormigón (CFT)

1. Grados de hormigón que normalmente se utilizan para relleno: C30, C40 o C50;

2. Acción de carga sinérgica entre el tubo de acero y el hormigón; la capacidad de carga axial general aumentó de 2 a 3 veces; comúnmente utilizado en estructuras de gran altura.

VII. Especificaciones de instalación y conexión

1. Conexión de brida: utiliza pernos de alta resistencia de grado 8,8 o 10,9;

2. Placa base de columna: Espesor de la placa 16–60 mm; equipado con pernos de anclaje integrados (M20–M64).
