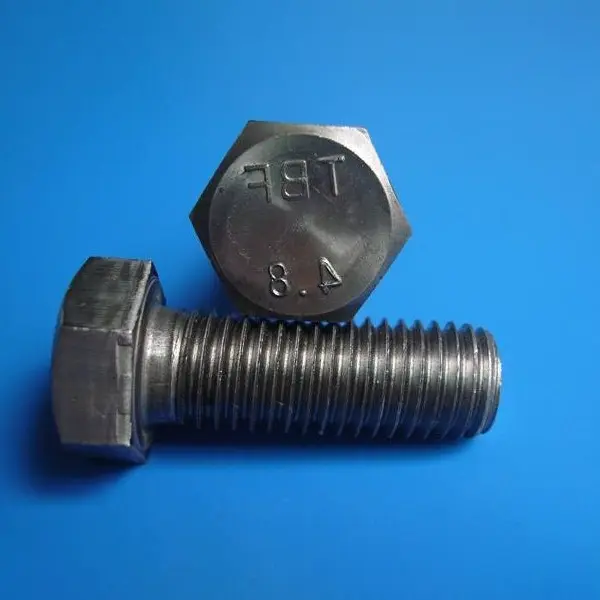

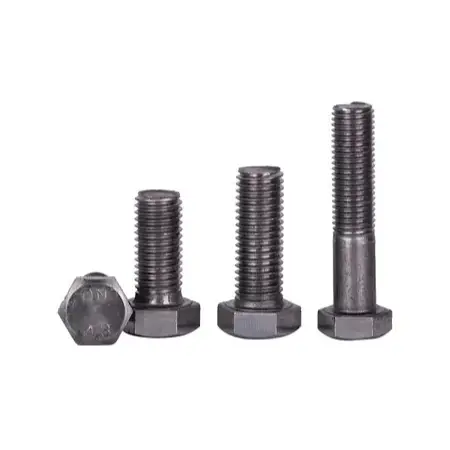

Pernos de conexión de acero estándar para construcción

Definiciones básicas y configuraciones estándar

Estándares aplicables: GB/T 5780 (Clase C – grado grueso/comercial), GB/T 5782 (Clase A/B – grado de precisión/refinado)

I. Definiciones de productos

1. Descripción

Los pernos de conexión de acero estándar para la construcción son sujetadores de uso general que se utilizan para conexiones secundarias y fijación temporal. No requieren precarga de diseño; en cambio, transfieren cargas a través de la resistencia al corte del vástago del perno y la presión del soporte en las superficies de contacto de los componentes conectados. Se clasifican según la precisión de fabricación en dos tipos principales: Clase C (grado grueso/comercial) y Clase A/B (grado de precisión/refinado).

2. Grados de fuerza

Grados comunes: 4,6, 4,8 y 5,6. Su resistencia es significativamente menor que la de los pernos de alta resistencia; no deben utilizarse en uniones portantes primarias ni en uniones sometidas a cargas dinámicas alternas.

3. Materiales comunes

El cuerpo principal está hecho de acero con bajo contenido de carbono o Q235, lo que ofrece una alta rentabilidad y facilidad de procesamiento.

4. Rango de especificaciones

Diámetros nominales: M10, M12, M16, M20, M22, M24; longitudes nominales: 30–200 mm (personalizables bajo pedido).

Detalles de clasificación

Pernos Clase C (Grado Grueso/Comercial): Se caracterizan por una menor precisión de fabricación, mayores tolerancias de vástago y mayores espacios libres en los orificios de los pernos; permiten una instalación conveniente en el sitio y son el tipo más utilizado en proyectos de ingeniería.

Pernos Clase A/B (Precisión/Grado Refinado): Caracterizados por alta precisión y holguras de ajuste ajustadas, lo que garantiza una distribución uniforme de la carga; Normalmente se utiliza para bases de equipos y juntas de empalme de precisión.

II. Configuración de ensamblaje estándar

Conjunto estándar para pernos de conexión de construcción: 1 perno + 1 tuerca hexagonal + 1 arandela plana; Se pueden agregar arandelas de resorte dependiendo de las condiciones de operación específicas. 1. Cuerpo de perno estándar con cabeza hexagonal; Presenta roscas gruesas estándar y un vástago sólido sin secciones de diámetro reducido.

2. Tuerca hexagonal a juego estándar; Los hilos se alinean para una sujeción segura.

3. Arandela plana (estándar): Se coloca debajo de la tuerca o la cabeza del perno para aumentar el área de rodamiento y evitar daños a la superficie durante el apriete.

4. Arandela de resorte (opcional): instalada en áreas sujetas a vibración para proporcionar un bloqueo elástico; sirve sólo para evitar el aflojamiento y no aumenta la capacidad de carga estructural.

Configuraciones de montaje estándar:

· Básico: 1 perno + 1 tuerca + 1 arandela plana (lo más común)

· Antiaflojamiento: 1 tornillo + 1 tuerca + 1 arandela plana + 1 arandela elástica

III. Tratamiento superficial

1. Óxido liso/negro: Para ambientes interiores secos; costo más bajo.

2. Galvanizado en caliente: Para ambientes exteriores, expuestos, húmedos o corrosivos; resistente al óxido y duradero.

3. Electroforesis / Pintura: Acabado decorativo con protección básica contra la corrosión; comúnmente utilizado para cerramientos y barandillas.

IV. Escenarios de aplicación

1. Montaje temporal y fijación de componentes.

2. Conexiones para estructuras secundarias como barandillas, escaleras, plataformas de mantenimiento, revestimiento de techos/paredes y soportes de tuberías.

3. Estructuras auxiliares ligeras y elementos decorativos no portantes.

V. Puntos adicionales

1. Instalación: Se puede apretar con llaves manuales o eléctricas estándar; no hay requisitos específicos para el apriete inicial, el apriete final o el control de torsión.

2. Características: Permite la instalación en orificios ligeramente sobredimensionados; fácil de montar/desmontar y reutilizable; propenso a aflojarse en entornos de alta vibración.

3. Restricciones: Estrictamente prohibido como sustituto de pernos de alta resistencia en conexiones críticas de carga, como las de vigas, columnas o vigas de grúa de acero.

¿Cuáles son las ventajas clave de los pernos de conexión de acero estándar para la construcción?

1. Bajo costo, fácil de adquirir y muy versátil.

2. No se requieren herramientas especializadas; La instalación se puede realizar con una llave manual estándar.

3. Baja resistencia y baja precarga; débil resistencia a la vibración y al deslizamiento.

4. Se puede desmontar y volver a montar repetidamente; la instalación y extracción son convenientes.

5. Propenso a deformarse bajo carga; inadecuado para juntas portantes primarias en estructuras de acero.

Aspectos destacados diferenciadores

I. Ventajas principales

1. Bajo costo y alta rentabilidad

Las materias primas y los procesos de fabricación de estos pernos de conexión de construcción estándar son simples, lo que resulta en un precio unitario muy inferior al de los pernos de alta resistencia; reducen significativamente los costos cuando se utilizan para conexiones secundarias extensas o fijaciones temporales.

2. Instalación sencilla con requisitos mínimos de equipo.

No se necesitan llaves dinamométricas calibradas ni equipos especializados de ajuste final; Son suficientes llaves manuales o eléctricas estándar. El proceso evita pasos complejos como el apriete inicial, el apriete final o la reinspección del par, lo que facilita su aprendizaje y ejecución.

3. Alta adaptabilidad y tolerancia de instalación.

El gran espacio libre entre el perno y el orificio (típico de los pernos gruesos de grado C) permite realizar pequeños ajustes de alineación y ampliación del orificio en el sitio, lo que simplifica el ensamblaje de los componentes. La instalación es posible en cualquier orientación espacial sin zonas de acceso restringido.

4. Montaje/desmontaje flexible y reutilización

Diseñados para evitar daños estructurales, estos pernos son fáciles de quitar y reinstalar, lo que ofrece altas tasas de rotación; Son especialmente adecuados para fijaciones temporales, zonas que requieren un mantenimiento frecuente o componentes sujetos a futuras modificaciones y sustituciones.

5. Configuración sencilla y gestión sencilla en el sitio

El conjunto estándar consta simplemente de un perno, una tuerca y una arandela plana. Con menos componentes, existe un menor riesgo de desajustes o pérdidas, lo que simplifica el almacenamiento de inventario y la gestión de solicitudes en el sitio.

II. Inconvenientes relativos

1. Sin precarga de diseño; débil resistencia al deslizamiento y la vibración

La transferencia de carga se basa únicamente en el bloqueo del hilo; se aflojan fácilmente bajo cargas dinámicas o vibraciones repetidas y su uso está estrictamente prohibido en juntas primarias de carga o de fatiga crítica.

2. Grado de baja resistencia

Predominantemente Grado 4.6 o 4.8; sus capacidades de carga de tracción y corte son muy inferiores a las de los pernos de alta resistencia de grado 8,8 o 10,9, lo que los hace inadecuados para cargas pesadas o momentos de flexión significativos. 3. Mala rigidez de la conexión

Bajo carga, los componentes experimentan un mayor deslizamiento y deformación, por lo que no cumplen con los requisitos de rigidez para las juntas de estructuras primarias de acero.

III. Resumen de los criterios de selección

1. Priorizar Pernos Ordinarios para: Fijación temporal, estructuras secundarias (barandillas, ménsulas, revestimientos, etc.), aplicaciones de carga estática y ubicaciones sin altos requisitos de resistencia al deslizamiento.

2. Seleccione pernos de alta resistencia para: uniones de conexión permanente que involucran elementos portantes primarios (vigas, columnas, vigas de grúa, armaduras, etc.), cargas dinámicas, requisitos de alta rigidez y requisitos de alta resistencia al deslizamiento.

Proceso de construcción en el sitio

Estándar aplicable: GB 50205-2020. Se aplica a pernos ordinarios Clase C (gruesos) y Clase A/B (precisión); Cubre dos escenarios: fijación temporal y conexiones estructurales permanentes.

I. Preparación de la construcción

1. Verificación del material: verifique las especificaciones del perno, la longitud, el grado de resistencia y el tratamiento de la superficie. Solicitar tuercas, arandelas planas y arandelas de resorte compatibles según sea necesario; guárdelos de manera organizada y proteja los hilos de daños.

2. Preparación de herramientas: llaves manuales estándar, llaves eléctricas, amoladoras angulares, limas y marcadores; no se requiere equipo de calibración de torque.

3. Inspección de componentes: Limpie las superficies de conexión para eliminar el polvo, el aceite y el óxido suelto. Inspeccionar los espacios de empalme de placas; Si los espacios son excesivos, instale placas de calce de acuerdo con las especificaciones.

4. Verificación de la alineación de los orificios: Verifique la alineación de los orificios de los pernos. Se permite un escariado menor para pernos Clase C, pero está estrictamente prohibido cortar con gas para agrandar los orificios; las desviaciones excesivas requieren medidas correctivas (por ejemplo, relleno y nueva perforación).

II. Posicionamiento de componentes y fijación temporal

1. Izar y alinear los componentes de acero; ajustar ejes, elevación y planitud; asegúrelo con soportes temporales.

2. Asegure temporalmente la posición utilizando una pequeña cantidad de pernos o pasadores para evitar el desplazamiento general.

III. Inserción de pernos

1. Inserte los pernos libremente; mantener una orientación constante; no los fuerce martillando.

2. Secuencia de montaje: Cabeza del perno → Superficie de la placa del componente → Arandela plana → (arandela de resorte, si es necesario) → Superficie de la placa del otro componente → Tuerca. 3. El extremo partido de la arandela elástica no debe quedar plano contra la superficie de apoyo; esto asegura la función anti-aflojamiento.

IV. Operaciones de fijación

1. Secuencia de fijación: Para grupos de pernos en las juntas, apretar simétricamente desde el centro hacia afuera; para uniones de empalme largas, proceda desde el centro hacia ambos extremos para evitar que la placa se deforme o una distribución desigual de la tensión.

2. Requisitos de fijación: Apriete hasta que las superficies de la placa estén en estrecho contacto; un apriete moderado es suficiente. No existen requisitos específicos para el apriete inicial, apriete final o límites de torque, ni es necesario un control estricto de la precarga.

3. Para disposiciones de pernos de varias filas, apriete cada perno de forma individual y secuencial; asegúrese de que ningún perno se pierda o esté insuficientemente apretado.

V. Apariencia Acabado y Protección de la Obra Terminada

1. Después de la fijación, retire los residuos y el exceso de limaduras metálicas de las proximidades de la junta.

2. Verifique la longitud de los hilos expuestos; el estándar es de 2 a 3 hilos. Reemplácelo con un perno de la longitud adecuada si la parte expuesta es demasiado larga o demasiado corta.

3. Aplique pintura de retoque antioxidante en las roscas expuestas y en las áreas afectadas por cortes o impactos.

4. Proteja las juntas completadas de fuertes impactos o perturbaciones externas.

VI. Inspección y aceptación de calidad

1. Inspección visual integral

· Los pernos, tuercas y arandelas están presentes y correctamente instalados, sin piezas faltantes o desalineadas;

· Las superficies de conexión encajan perfectamente sin espacios visibles;

· Los hilos expuestos miden de 2 a 3 hilos y cumplen con los estándares de calidad visual;

· Sin marcas de martillo ni daños en la rosca.

2. Inspección funcional

Realice inspecciones puntuales específicas en áreas sujetas a vibraciones para garantizar que no se produzca aflojamiento.

VII. Prohibiciones de construcción

1. Prohibir estrictamente agrandar o crear agujeros mediante corte o quema de gas;

2. Prohibir estrictamente la sustitución de pernos de alta resistencia por pernos ordinarios en las juntas primarias de carga;

3. Las arandelas de resorte no deben instalarse al revés ni omitirse;

4. En áreas sujetas a vibraciones frecuentes, no se deben utilizar pernos comunes como único medio de conexión de carga. Proceso simplificado

Preparación de la construcción → Alineación de componentes y fijación temporal → Inserción de pernos + montaje de arandelas y tuercas → Apriete simétrico → Inspección de saliente de rosca + retoque anticorrosión → Inspección de aceptación

Parámetros clave de rendimiento

Estándares: GB/T 5780, GB/T 5782, GB/T 3098,1; clasificados en pernos Clase C (gruesos) y pernos Clase A/B (de precisión); grados de resistencia comunes: 4.6, 4.8, 5.6.

I. Material base y dureza

1. Materiales comunes: acero con poco carbono, Q235

2. Tratamiento superficial: acabado liso, óxido negro, galvanizado en caliente, electroforesis

3. Dureza Rockwell (HRC)

1. Grados 4.6/4.8: ≤28 HRC

2. Grado 5.6: 22–32 HRC

II. Propiedades mecánicas (valores mínimos)

Nota: Los pernos comunes no están sujetos a una precarga de diseño; La transferencia de carga depende de la acción de corte y de apoyo.

III. Tolerancias dimensionales y de rosca

1. Precisión del hilo

1. Pernos Clase C (gruesos): 8 g (tolerancia grande, espacio libre significativo entre el perno y la pared del orificio; se usa más comúnmente en el sitio)

2. Pernos Clase A/B (Precisión): 6 g (alta precisión, espacio de ajuste mínimo)

2. Tolerancia de longitud: Longitud nominal ±2 mm

3. Rectitud del vástago: ‰ (por mil)

IV. Parámetros de construcción e instalación.

1. Proyección de la rosca: 2 o 3 roscas que sobresalgan más allá de la tuerca después de apretar se consideran aceptables.

2. Accesorios de montaje

1. Estándar: Arandela plana; Se agregó una arandela de resorte para componentes que vibran (sirve solo para evitar que se aflojen; no aumenta la capacidad de carga)

3. Requisitos de los agujeros

1. Pernos Clase C (gruesos): Se permite un agrandamiento menor del orificio en el sitio usando una lima; La ampliación mediante corte de gas está estrictamente prohibida.

2. Pernos Clase A/B (Precisión): Está estrictamente prohibido agrandar los orificios para garantizar la precisión del ajuste.

V. Características de desempeño

1. Resistencia al deslizamiento: Sin precarga; débil resistencia al deslizamiento en las superficies de contacto; No apto para juntas sometidas a cargas dinámicas alternas o vibraciones intensas.

2. Reutilizabilidad: se puede desmontar y reutilizar varias veces.

3. Rigidez de la conexión: Rigidez relativamente baja; propenso a deformarse por deslizamiento bajo carga

VI. Ámbito de aplicación

1. Pernos de conexión de acero estándar para construcción: destinados únicamente a fijación temporal, estructuras secundarias y componentes auxiliares de carga estática.

2. Uso prohibido: No debe usarse para juntas de soporte de carga primarias, como conexiones de viga a columna con estructura de acero, vigas de grúa o armaduras de luces largas; no puede sustituir a los pernos de alta resistencia

Preguntas frecuentes

P1: ¿Cuál es la diferencia entre los pernos Clase C y Clase A/B?

R: Los pernos Clase C son de grado grueso/comercial con mayores tolerancias de vástago y mayor espacio libre entre el perno y la pared del orificio. Son el tipo más utilizado para fijación temporal y estructuras secundarias porque permiten ajustes menores de alineación de orificios en el sitio. Los pernos de clase A/B son de grado preciso/refinado con espacios libres de ajuste ajustados y distribución de carga uniforme, y se utilizan para bases de equipos y juntas de empalme de precisión.

P2: ¿Se pueden utilizar pernos ordinarios en lugar de pernos de alta resistencia?

R: No. Los pernos comunes (Grado 4.6/4.8/5.6) no tienen precarga de diseño, tienen baja resistencia y tienen poca resistencia al deslizamiento y la vibración. Su uso está estrictamente prohibido en uniones de soporte de carga primarias, como conexiones de viga a columna de acero, vigas de grúa y cerchas de luces largas. Se deben utilizar pernos de alta resistencia (Grado 8.8/10.9) para todas las conexiones estructurales críticas.

P3: ¿Cuál es el propósito de la arandela elástica?

R: La arandela de resorte proporciona un bloqueo elástico para evitar que se afloje bajo la vibración. Se instala entre la arandela plana y la tuerca. Para aplicaciones de carga estática estándar, una sola arandela plana es suficiente. Para equipos vibratorios, estructuras adyacentes a grúas o condiciones de carga dinámica, se recomienda una arandela de resorte, pero aún así no proporciona el mismo rendimiento antiaflojamiento que la pretensión de perno de alta resistencia.

P4: ¿Se pueden reutilizar los pernos comunes?

R: Sí. A diferencia de los pernos de alta resistencia al corte por torsión, los pernos comunes se pueden desmontar y reutilizar varias veces sin comprometer su capacidad de carga, siempre que las roscas y el vástago no estén dañados. Esto los hace ideales para fijaciones temporales, puntos de acceso de mantenimiento y componentes sujetos a modificaciones futuras.

P5: ¿Cómo elegir entre acabado liso, óxido negro y galvanizado en caliente?

R: El acabado liso/óxido negro es adecuado solo para ambientes interiores secos. Se requiere galvanización en caliente para exposición al aire libre, condiciones húmedas o ambientes corrosivos; Proporciona de 8 a 10 años de resistencia a la corrosión. Para aplicaciones decorativas con protección básica contra la corrosión, está disponible un recubrimiento por electroforesis.
