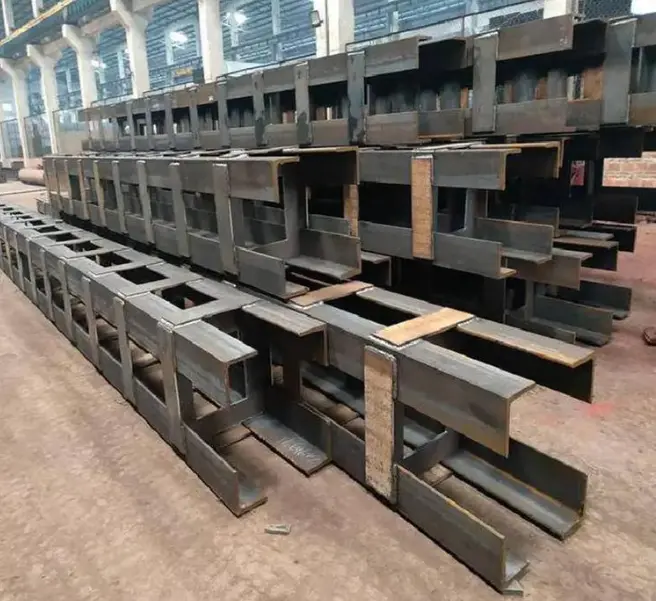

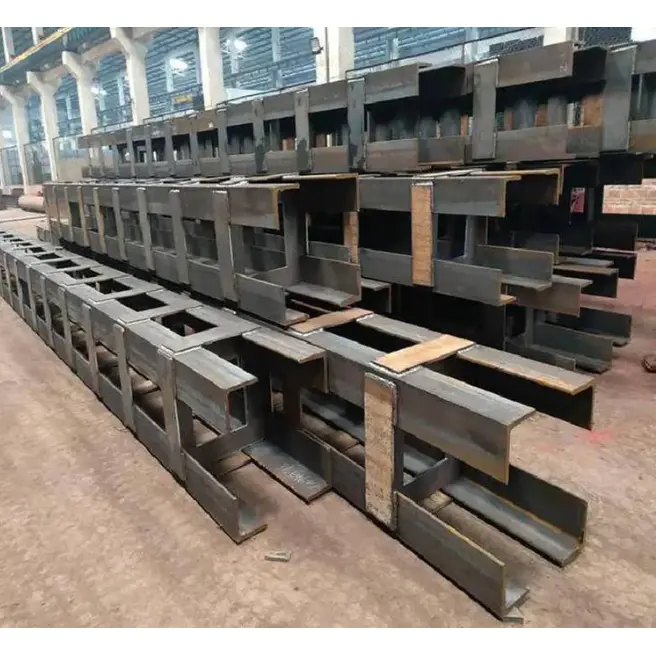

Columna de acero estructural con forma

Estas columnas de acero estructural con forma se fabrican según planos de construcción, diseños reales del sitio y requisitos de carga específicos. Utilizando secciones de acero estructural estándar nacional y placas de acero como materia prima, se someten a una serie de procesos personalizados, que incluyen corte, doblado, empalme y soldadura, enderezamiento, fijación de placas base y placas de refuerzo, mecanizado de orificios y tratamiento de superficie anticorrosión, para crear columnas de soporte de carga no estándar y con formas únicas.

Definición y configuración del producto

I. Definición del producto

1. Definición central

La columna de acero estructural perfilada se refiere a un miembro de acero vertical que soporta carga con una sección transversal que queda fuera de las categorías estándar de vigas en H rectangulares, circulares o convencionales. Estas columnas se fabrican soldando múltiples elementos de placa de acero, secciones estructurales y/o tubos de acero. Se utilizan principalmente en aplicaciones como esquinas de edificios, columnas de paredes ocultas, elementos arquitectónicos, lugares de gran envergadura y estructuras de edificios residenciales o públicos, equilibrando los requisitos estructurales de carga con las necesidades arquitectónicas espaciales y estéticas.

2. Clasificaciones comunes de secciones transversales

En forma de L (Columna de esquina): Diseñado para construir esquinas; compuesto por dos elementos; encaja a ras de las paredes sin sobresalir del espacio interior.

En forma de T (columna de borde): utilizada en medio de paredes o a lo largo de pasillos; compuesto por tres elementos; Ofrece una distribución equilibrada de la carga.

Cruciforme (Columna Central): Se utiliza como columna central dentro del edificio; presenta cuatro elementos simétricos; Ofrece alta resistencia a cargas laterales y rendimiento sísmico.

Columnas en forma de Z, en forma de diamante y enrejadas de elementos múltiples: diseñadas para planos de planta complejos, grandes luces y estructuras en voladizo.

Columnas de forma compuesta: formadas empalmando tubos cuadrados o redondos con secciones en T o vigas en H; una opción principal para aplicaciones de gran altura y cargas pesadas. ·Columnas no estándar de sección variable/curvas: diseñadas para estilos de fachadas arquitectónicas y muros cortina curvos; El diámetro o ancho de la columna varía a lo largo de su longitud.

3. Materiales y Aplicaciones

·Materias primarias: Q235B, Q355B (proyectos estándar); Aplicaciones de baja temperatura/alta sísmica: Q355NL, Q355GJ.

·Características clave: Patas de columna delgadas, ocultas dentro de las paredes, alta utilización del espacio, alta rigidez de las juntas y estilo flexible.

II. Paquete de configuración estándar

(I) Cuerpo de la columna

1.Perfiles de patas principales: secciones huecas cuadradas/circulares, secciones en T, secciones en H o placas de acero gruesas, ensambladas y soldadas según el diseño de la sección transversal; espesor de pata estándar de 8 a 50 mm; relación altura-grosor de la pierna ≤ 4 (límite del código).

2.Sistema de refuerzo interno

oAnillos/placas de refuerzo transversales: Evitar el pandeo local; el espaciamiento está determinado por el diseño de la carga.

oNervaduras de refuerzo verticales: concentradas en uniones de múltiples tramos y zonas de unión viga-columna para distribuir la tensión.

3.Estructura de empalme segmentaria: columnas extralargas fabricadas en segmentos; soldaduras a tope circunferenciales (soldaduras de Grado I con prueba 100% ultrasónica); Premontaje en fábrica seguido de empalme en el sitio.

(II) Accesorios de conexión final

1.Placa base de la columna (extremo inferior): placa de acero cuadrada o de forma personalizada, de 16 a 60 mm de espesor; Incluye pernos de anclaje (M20–M64), nervaduras de refuerzo y placas de anclaje para la fijación a la base de hormigón.

2.Placa superior de columna/placa final (extremo superior): placa final plana, placa final biselada o placa de brida personalizada; Cuenta con orificios para pernos preperforados o biseles soldados para conexión a columnas o vigas de acero del nivel superior.

3.Placa de tapa final: Sella la parte superior e inferior de la columna para evitar la entrada de agua y residuos; Totalmente soldado para un sellado completo.

(III) Accesorios para juntas

1.Ménsulas/placas de escudete: ménsulas en voladizo o placas de conexión soldadas a los lados de la columna no estándar para soportar vigas de acero, cerchas o miembros de arriostramiento. 2. Las placas de conexión anulares o laterales están dispuestas a lo largo de los bordes exteriores de las patas de la columna, acomodando conexiones de vigas de acero multidireccionales y accesorios de estructura de muro cortina.

3. Los montantes de corte están diseñados para columnas de tubos de acero de formas especiales revestidas o rellenas de hormigón, lo que mejora la acción compuesta entre el acero y el hormigón.

(IV) Protección contra la corrosión, revestimiento y medidas de protección

1. Eliminación de óxido: Granallado o chorro de arena de toda la superficie hasta grado Sa2.5.

2. Sistema de recubrimiento

o Protección contra la corrosión estándar: Imprimación epoxi rica en zinc + capa intermedia + capa de acabado; espesor total de la película seca: 80–160 μm.

o Ambientes de alta corrosión (costeros/químicos): Galvanizado en caliente; Espesor del recubrimiento de zinc ≥ 85 μm.

3. Protección contra incendios: Aplicación de recubrimientos resistentes al fuego (tipo película fina o película gruesa) en zonas con requisitos de seguridad contra incendios.

(V) Consumibles de instalación

· Pernos de conexión: Pernos estándar y pernos de alta resistencia Grado 8.8/10.9 (para uniones viga-columna).

· Consumibles de soldadura: Hilo de soldadura y electrodos compatibles con el metal base.

· Componentes de posicionamiento, placas de conexión temporales y orejas de elevación (preinstaladas de fábrica).

(VI) Configuraciones compuestas y derivadas

1. Columna de tubo de acero de forma especial rellena de hormigón: el cuerpo de la columna presenta lechada preformada y orificios de ventilación; El vaciado in situ de hormigón C30/C40/C50 mejora significativamente la capacidad de carga.

2. Columna de forma especial revestida de hormigón: se disponen refuerzos longitudinales y estribos en el exterior de las patas de la columna, seguidos del encofrado y el vaciado de hormigón; Proporciona resistencia al fuego, impermeabilidad y rigidez mejorada.

3. Columna enrejada de forma especial: Conjunto de múltiples perfiles de acero con placas de listón o barras de entrelazado; Diseñado para aplicaciones livianas y de largo alcance.

III. Lista de entrega completa

1. Cuerpo principal de la columna de acero de forma especial (incluidos refuerzos, placas terminales y orejas de elevación);

2. Placas base, placas superiores, placas de ala y refuerzos asociados;

3. Pernos de anclaje, pernos estructurales y placas de calce;

4. Ménsulas, placas de conexión y placas de orejeta;

5. Componentes terminados con revestimiento completo o galvanizado;

6. Certificados de conformidad de productos, especificaciones de materiales, informes de inspección de soldadura y registros de inspección dimensional.

IV. Diferencias clave con las columnas circulares/cuadradas convencionales

· Sección transversal: Sección compuesta de ramas múltiples no estándar; encaja al ras de las paredes sin esquinas que sobresalgan; Las columnas circulares/cuadradas cuentan con secciones transversales sólidas estándar.

· Configuración: Las placas de conexión multidireccionales y múltiples conjuntos de refuerzos vienen de serie en columnas con formas especiales; Las columnas circulares suelen utilizar placas terminales y placas base simples.

· Aplicación: Las columnas con formas especiales equilibran los requisitos espaciales arquitectónicos con la capacidad de carga estructural; Las columnas circulares priorizan la carga axial, la resistencia a la torsión y la baja resistencia al viento.

Ventajas principales

1. Geometría flexible: Las columnas de acero estructural con forma se pueden personalizar en cualquier forma no estándar, adaptándose perfectamente a estructuras arquitectónicas complejas y ubicaciones en las esquinas.

2. Soporte de carga preciso: las estructuras están optimizadas para cumplir con requisitos específicos de carga excéntrica, fuerzas laterales y soporte de carga en puntos de conexión especiales.

3. Adaptabilidad espacial: Adecuado para escenarios donde no se pueden instalar columnas convencionales, como espacios reducidos, esquinas incómodas y niveles de piso escalonados.

4. Construcción monolítica: Prefabricada como una sola unidad en fábrica, lo que garantiza integridad estructural, alta rigidez y estabilidad superior.

5. Personalización bajo demanda: los materiales, dimensiones, alturas y accesorios de conexión se pueden adaptar a planos específicos.

6. Aplicaciones versátiles: Ideal para marcos de fábricas no estándar, estructuras de acero municipales, construcción de entrepisos, soportes de equipos y columnas especializadas para elementos arquitectónicos.

Aspectos destacados diferenciadores

I. Ventajas del espacio arquitectónico

1. Se alinea con los diseños de las paredes; sin columnas interiores salientes. Las columnas en forma de L, en forma de T y cruciformes se asientan al ras de los muros de corte o de las esquinas de los muros de relleno, eliminando protuberancias que consumen área de piso utilizable. Por el contrario, los tubos redondos, las vigas en H y los tubos cuadrados sobresalen de la superficie de la pared, interfiriendo con los planos de planta y la ubicación de los muebles; Las columnas perfiladas son la opción preferida para edificios públicos residenciales y prefabricados.

2. Se adapta a formas arquitectónicas irregulares. Capaz de formar columnas compuestas curvas, en ángulo, de sección variable y poligonales, facilitando fácilmente muros cortina curvos, fachadas únicas y estructuras de esquina en voladizo. Las secciones estándar redondas, cuadradas y de vigas en H son fijas, lo que hace que el costo de modificarlas para darles formas personalizadas sea prohibitivamente alto.

3. Utilización optimizada del espacio. Incrustadas dentro de la pared, manteniendo al mismo tiempo una capacidad de carga equivalente, estas columnas ahorran área de piso utilizable, lo que ofrece una clara ventaja para los desarrolladores inmobiliarios al reducir la asignación de "áreas comunes" (proporciones de espacio compartido).

II. Ventajas de rendimiento estructural

1. Carga compartida multidireccional. Compatible con diseños cruciformes donde convergen múltiples vigas y con secciones transversales compuestas de múltiples ramas; Las vigas primarias, las vigas secundarias y los tirantes diagonales se pueden conectar a los cuatro lados. El rendimiento de carga en las uniones viga-columna es superior al de columnas simples redondas o cuadradas. Si bien los tubos redondos permiten conexiones de vigas de 360°, son difíciles de empotrar en paredes interiores; Las vigas en H están limitadas a dos direcciones de conexión ortogonales (ejes fuerte y débil).

2. Fuerte integridad sísmica: Presenta un diseño de placa de acero compuesto de múltiples ramas con densos refuerzos internos. Cuando se combina con hormigón moldeado in situ o prefabricado, forma una estructura integrada de acero y hormigón que ofrece una alta rigidez lateral y una excelente resistencia al corte, lo que proporciona distintas ventajas en zonas de alta intensidad sísmica.

3. Sección transversal y espesor de pared flexibles: permite ajustes localizados al espesor de la placa o al ancho de la rama para optimizar el rendimiento estructural en función de las cargas verticales variables a lo largo de la altura de la columna; por el contrario, las secciones huecas circulares o cuadradas requieren reemplazar todo el miembro para cambiar el diámetro, lo que genera mayores costos de modificación.

III. Diferencias de construcción e integración

1. Integración perfecta con sistemas prefabricados y moldeados in situ: las extremidades de la columna se pueden incrustar dentro de las paredes, con barras de refuerzo o montantes de corte preinstalados, lo que permite el vertido directo de hormigón para formar una columna compuesta. Esto ofrece una versatilidad mucho mayor que los sistemas de columnas de acero convencionales (como los tubos de acero rellenos de hormigón o el hormigón armado con acero).

2. Detalles de conexión bajo demanda: las placas de orejetas y las ménsulas se pueden soldar exactamente donde se conectan las vigas, sin verse limitados por la forma de la sección transversal de la columna; Las secciones circulares o cuadradas requieren un procesamiento más complejo, como instalar collares de sujeción o cortar agujeros.

3. Segmentación flexible: facilita transiciones de diámetro fáciles entre niveles altos y bajos para adaptarse a diferentes cargas del piso; Las dimensiones de la sección transversal se pueden ajustar piso por piso sin necesidad de cambiar las especificaciones del material principal para toda la columna.

IV. Ventajas estéticas y específicas de la aplicación

1. Estructura oculta: La columna está oculta dentro de la pared, lo que da como resultado una fachada exterior limpia sin estructuras de acero expuestas; Las columnas circulares y cuadradas suelen estar expuestas (a menudo utilizadas en elementos paisajísticos o estadios) y no se pueden ocultar.

2. Inigualable para esquinas y geometrías únicas: Ideal para esquinas de edificios, bordes de pozos de luz y ubicaciones irregulares de escaleras donde solo las columnas en forma de L se ajustan al diseño; Los tipos de columnas convencionales suelen ser inadecuados para estas configuraciones.

V. Comparación de costos y ciclo de vida

Fortalezas

Proyectos de muros de corte residenciales y prefabricados: Ahorra mano de obra y materiales en obras civiles (enlucidos y elementos estructurales secundarios), lo que resulta en menores costos generales; elimina la necesidad de costosos revestimientos personalizados o carcasas decorativas para formas complejas.

Debilidades

Columnas independientes para exteriores o espacios abiertos de gran luz: los costos de material y fabricación son más altos que los de las secciones huecas circulares, lo que las hace menos económicas en estas aplicaciones específicas.

VI. Posicionamiento preciso y diferenciación de productos de la competencia

· Columnas de acero de sección H: Forjados estándar, plantas industriales diáfanas;

· Columnas de sección hueca circular (CHS): espacios de gran envergadura, columnas imponentes, estructuras de paisaje exterior;

· Pilares de sección hueca cuadrada (SHS): Armazones regulares de pequeña escala, soportes simples;

· Columnas de acero con formas personalizadas: unidades residenciales prefabricadas, estructuras de muros de corte, diseños arquitectónicos irregulares, columnas de esquina ocultas.

Proceso de fabricación de columnas de acero estructural con forma

I. Corte de materiales

1. Verificar la calidad del material al momento de la entrega de la placa; Aplanar y nivelar placas de acero Q235B/Q355B.

2. Cortar componentes (placas de brida principal/secundaria, refuerzos, placas base, placas de conexión) a las dimensiones desarrolladas utilizando máquinas de corte por plasma o llama CNC; realizar el biselado de bordes simultáneamente.

3. Permitir la contracción de la soldadura; Utilice plantillas para diseñar y cortar piezas irregulares o no estándar.

II. Pretratamiento de componentes

Rectifique los bordes y esquinas de piezas pequeñas (refuerzos, placas de conexión) para eliminar las rebabas; marque líneas de diseño en piezas que requieran pernos cortantes incrustados.

III. Montaje y formación de plantillas (proceso central)

1. Configurar plantillas/accesorios de montaje especializados; Establezca puntos de referencia de posicionamiento según el tipo de sección transversal (L, T, cruciforme o poligonal).

2. Coloque las placas de la brida principal y asegúrelas con abrazaderas; controle el espaciado de las bridas, la verticalidad y las dimensiones de la sección transversal.

3. Instale refuerzos transversales internos y nervaduras verticales en la cavidad en capas; asegúrelo temporalmente con soldaduras por puntos.

Montar columnas irregulares de sección variable en segmentos; preensamble las secciones de transición (de diferentes anchos) por separado.

IV. Soldadura principal

1. Realice una soldadura de múltiples pasadas de penetración total en las uniones principales utilizando soldadura por arco sumergido (SAW) o soldadura con protección de gas CO2.

2. Priorizar la soldadura por electroescoria para las nervaduras internas cerradas.

3. Clasificar las soldaduras en zonas de conexión viga-columna como Grado I; marcar las soldaduras completadas para posteriores pruebas no destructivas (NDT).

V. Corrección post-soldadura

Corrija la torsión y la curvatura lateral inducidas por la soldadura utilizando una combinación de calentamiento por llama y herramientas mecánicas; controlar la rectitud de la columna y las tolerancias geométricas de la sección transversal; eliminar la deformación causada por las tensiones de soldadura.

VI. Mecanizado final

Mecanice ambos extremos de la columna utilizando fresado frontal o fresado de piso para garantizar planitud y perpendicularidad; para columnas conectadas por bridas, orificios para pernos mecanizados y juntas de espiga (rebajes). VII. Montaje y soldadura de accesorios

1. Ensamble y suelde placas base y placas superiores con formas personalizadas al eje de la columna; suelde completamente los refuerzos correspondientes a las placas base.

2. Posicionar y soldar ménsulas externas, placas de orejeta y placas de conexión para vigas primarias y secundarias según las coordenadas del dibujo.

3. Orejas de elevación soldadas en taller.

VIII. Operaciones de perforación

Utilice máquinas perforadoras CNC para perforar orificios para pernos de alta resistencia y pernos de anclaje, asegurando que la precisión de los orificios cumpla con los estándares.

IX. Ensayos no destructivos (END)

Realice pruebas 100% ultrasónicas (UT) en soldaduras de Grado I; realizar inspecciones de muestreo en soldaduras de Grado II de acuerdo con las especificaciones; Vuelva a trabajar y vuelva a inspeccionar cualquier soldadura que no cumpla con las normas.

X. Eliminación de óxido y protección contra la corrosión

Realizar granallado general hasta grado Sa2.5; aplique imprimación, capa intermedia y capa superior estándar epóxica rica en zinc; aplicar revestimiento ignífugo en las zonas designadas de protección contra incendios; aplicar galvanizado en caliente cuando las condiciones ambientales lo requieran.

XI. Marcado, inspección y almacenamiento

Marque los componentes con números de eje, niveles de piso y orientación de instalación; realizar inspecciones integrales de dimensiones, soldaduras y protección contra la corrosión; Emitir documentación de garantía de calidad y paquete para envío.

XII. Procesos especializados para columnas con formas únicas

1. Columnas curvas de sección variable: forme placas curvas utilizando plantillas para doblar; realizar un montaje de prueba en segmentos antes de la soldadura de cierre final.

2. Columnas perfiladas de hormigón armado con acero: Preinstale montantes de corte en el exterior de la columna; reserve los orificios para la lechada y la ventilación de aire.

3. Columnas en forma de celosía de varios miembros: Ensamble los miembros principales con placas de listón o barras de entrelazado en segmentos; Se envía en segmentos para montaje en sitio.

XIII. Breve comparación: columnas de acero estructural perfiladas versus columnas de sección hueca circular (CHS)

1. Columnas CHS: laminado de placas seguido de soldadura de costura circunferencial; Columnas conformadas: ensamblaje de múltiples placas, conformación mediante plantillas y numerosas nervaduras de refuerzo.

2. Columnas CHS: torneado frontal simple; Columnas perfiladas: Múltiples caras finales irregulares que requieren un fresado extenso de las caras finales.

Parámetros clave de rendimiento

I. Parámetros geométricos

1. Formas de sección transversal comunes: columnas en forma de L, en forma de T, cruciformes, compuestas poligonales y curvas de sección variable; espesor del ala/placa del alma: 8–60 mm; ancho de una sola rama: 100–600 mm.

2. Tolerancias del producto terminado

· Rectitud de la columna: ≤L/1000;

· Desviación dimensional de la sección transversal: ±2–3 mm;

· Perpendicularidad del extremo: ≤1/10 del espesor de la rama.

3. Longitud de un solo segmento: Estándar 9 m/12 m; Empalme segmentado utilizado para columnas extra altas.

II. Parámetros mecánicos del material

Materiales convencionales: Q235B, Q355B.

Nota: Se recomienda Q355NL para proyectos de baja temperatura con rendimiento calificado de impacto a baja temperatura.

III. Características clave de desempeño estructural

1. Características de rigidez: Sección compuesta de múltiples ramas; los momentos de inercia en las direcciones X e Y se pueden ajustar de manera flexible variando el ancho de la extremidad y el espesor de la placa; resistencia lateral y al corte superior en comparación con las secciones huecas cuadradas (SHS) o vigas en H estándar; Adecuado para integración con muros de corte.

2. Comportamiento sísmico: Presenta nervaduras de refuerzo longitudinales y transversales internas; alta rigidez articular; muy adecuado para zonas de alta intensidad sísmica; Se puede revestir de hormigón para formar columnas de hormigón armado con acero, duplicando con creces la capacidad de carga.

3. Adaptabilidad: permite variaciones localizadas en el espesor de la pared y el ancho de las extremidades; la sección transversal se puede ajustar a lo largo de la altura de la columna según sea necesario; Ofrece importantes ventajas económicas para estructuras con cargas más pesadas en los pisos superiores y cargas más ligeras en los pisos inferiores.

4. Resistencia al viento: No hay exposición cuando está empotrado en paredes (carga de viento insignificante); Para columnas expuestas no estándar, la resistencia al viento es mayor que la de los tubos circulares pero menor que la de las vigas en H.

IV. Parámetros de calidad de soldadura

1. Uniones viga-columna y soldaduras de empalme primario: Soldaduras Grado I; Pruebas 100% ultrasónicas (UT).

2. Soldaduras de nervaduras secundarias: soldaduras de grado II; 20% de inspección aleatoria vía UT; Las propiedades mecánicas de la soldadura coinciden o superan las del metal base.

V. Especificaciones anticorrosión e ignífugas

1. Grado de eliminación de óxido: Granallado general a Sa2.5;

2. Revestimiento estándar: imprimación epoxi rica en zinc + capa intermedia de óxido de hierro micáceo epoxi + capa superior; espesor total de la película seca: 80–160 μm;

3. Anticorrosión costera: Galvanizado en caliente ≥85 μm;

4. Ignifugación: clasificación de resistencia al fuego de 1 a 3 horas utilizando recubrimientos retardantes de fuego intumescentes de película delgada o gruesa compatibles.

VI. Especificaciones de conexión

1. Placa base de columna: placa con forma personalizada (de 16 a 60 mm de espesor) con pernos de anclaje M20-M64;

2. Conexión viga-columna: pernos de alta resistencia grado 8,8/10,9;

3. Columna compuesta de acero y hormigón: pernos de corte de Φ19 soldados al exterior de la columna para mejorar la resistencia de la unión entre el acero y el hormigón.

VII. Especificaciones adicionales para columnas perfiladas de hormigón armado con acero

Revestimiento de hormigón (interno/externo): normalmente grados C30, C40 o C50; El cuerpo de la columna incluye lechada preformada y orificios de ventilación.

VIII. ¿Cómo distinguir entre los tres tipos de productos?

· Columna de sección hueca circular (CHS): Propiedades isotrópicas, baja resistencia al viento, adecuada para estructuras expuestas de grandes luces;

· Acero de sección en H: ejes fuertes y débiles distintos, estándar para marcos de fábricas industriales;

· Columna perfilada de acero estructural: Sección flexible, ocultable entre muros, rigidez bidireccional regulable, especializada para construcción residencial prefabricada.
