Las columnas de acero redondas son miembros estructurales verticales que soportan cargas compuestos principalmente por tubos de acero huecos circulares. En aplicaciones de ingeniería, resisten principalmente la compresión axial y al mismo tiempo se adaptan a momentos de flexión, momentos de torsión y otras cargas combinadas según la configuración estructural. Estas columnas pueden fabricarse utilizando tubos circulares de acero soldados o sin costura; Los parámetros específicos, como el diámetro del tubo, el espesor de la pared, la calidad del material y los detalles de la conexión, se determinan en función de las cargas de diseño, la luz, la altura del edificio, las condiciones de instalación y el entorno de servicio. La oferta de productos se extiende más allá del propio cuerpo tubular para incluir un sistema integral de componentes, como placas base, placas de tapa, refuerzos, ménsulas, placas de refuerzo, bridas, placas de conexión, pernos de alta resistencia y accesorios de elevación.

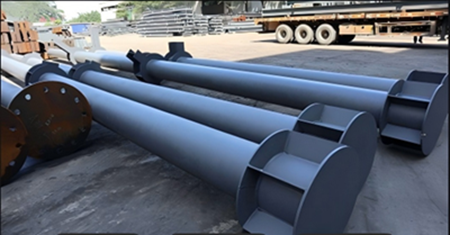

Las columnas de acero redondas se fabrican con longitudes y detalles de conexión específicos según los planos de construcción estructural. El sistema comprende el cuerpo tubular principal, las conexiones de los extremos superior e inferior, los accesorios de conexión y los componentes auxiliares, organizados en cinco módulos: el cuerpo de la columna, la interfaz base/cimiento de la columna, la conexión de la tapa de la columna, la conexión de viga a columna y los accesorios auxiliares. Las especificaciones generalmente se designan como φD×t×L, donde D representa el diámetro exterior, t el espesor de la pared y L la longitud del componente (por ejemplo, φ219×8×6000 indica un diámetro exterior de 219 mm, un espesor de pared de 8 mm y una longitud de 6000 mm). Los diámetros exteriores estándar incluyen φ89, 114, 165, 219, 273, 325, 426, 530, 630 y tamaños más grandes, con espesores de pared seleccionables según los requisitos del proyecto.

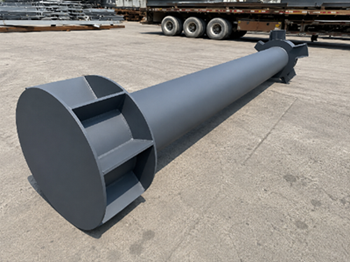

Para columnas extralargas, se puede emplear la fabricación segmentaria para adaptarse a las limitaciones de transporte, elevación y construcción en el sitio, con conexiones realizadas mediante bridas o juntas soldadas. Las bases de las columnas se pueden equipar con placas de base, pernos de anclaje, calzas y componentes de nivelación según el tipo de cimentación; la parte superior de las columnas puede equiparse con placas de tapa, soportes de conexión o bridas; y las conexiones de viga a columna pueden incorporar ménsulas, placas de refuerzo, placas de conexión o abrazaderas, como se especifica en los dibujos, para conectar la columna tubular a estructuras superiores como vigas de acero, armaduras o estructuras espaciales.
La sección transversal circular garantiza una distribución uniforme de la carga en todas las direcciones, lo que la hace ideal para compresión axial y condiciones de carga multidireccionales.
El perfil liso y curvo ofrece una apariencia sofisticada, equilibrando la capacidad de carga estructural con la estética arquitectónica general.
El perfil circular minimiza la resistencia al viento, lo que lo hace adecuado para estructuras al aire libre como marquesinas, pérgolas y estadios.
Optimiza el equilibrio entre capacidad de carga y peso propio al tiempo que cumple con los requisitos de diseño, facilitando el transporte, el levantamiento y la instalación en sitio.
Admite diversos tratamientos anticorrosión, como recubrimiento por pulverización y galvanizado en caliente, lo que permite soluciones adaptadas a entornos específicos, como ambientes húmedos o al aire libre.
Las especificaciones personalizables, incluidos el diámetro exterior, el espesor de la pared, la longitud, las placas de conexión, las placas base y las piezas integradas, satisfacen las diversas necesidades de los proyectos de estructuras de acero.
Las columnas circulares de acero son componentes estructurales diseñados a medida; su calidad depende no sólo de la materia prima de acero sino también de etapas críticas de procesamiento como corte, laminado, soldadura, enderezamiento, montaje de conexiones y tratamiento anticorrosión.
Inspección de materia prima → Disposición y corte → Laminado y conformado → Soldadura del cuerpo de la columna → Inspección de soldadura → Redondeo y enderezamiento → Procesamiento de extremos y biseles → Ensamblaje de placas base, placas superiores y conexiones → Soldadura de conexiones → Corte de orificios y alineación final → Eliminación de óxido y tratamiento anticorrosión → Inspección final, etiquetado, embalaje y envío.
Las columnas circulares sin costura se producen mediante el procesamiento posterior de tubos de acero sin costura terminados. Las columnas circulares soldadas implican pasos adicionales, como el corte de placas de acero, el laminado y la soldadura longitudinal, lo que las hace particularmente adecuadas para proyectos que requieren grandes diámetros, paredes gruesas o dimensiones no estándar.

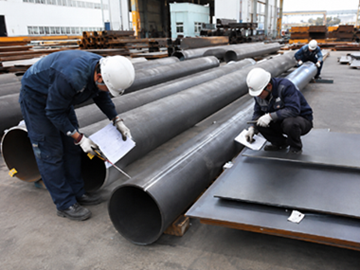

Después de la soldadura, se realizan pruebas no destructivas (NDT) en las soldaduras relevantes de acuerdo con las especificaciones de diseño; El componente terminado se somete a una inspección final que cubre la precisión dimensional, la calidad de la soldadura y la integridad del revestimiento anticorrosión. Los grados de soldadura, los índices de inspección y los criterios de aceptación para diferentes proyectos se determinarán de acuerdo con los documentos de diseño y las normas aplicables.
Elementos de soporte verticales para plantas industriales, almacenes y estructuras prefabricadas de acero.
Columnas de acero y soportes estructurales para estadios, centros de exposiciones, edificios de grandes luces, terminales de transporte, etc.
Construcción de marquesinas de entrada, pasarelas de acero, corredores de conexión y estructuras de soporte asociadas.
Pérgolas paisajísticas, columnas decorativas, fachadas de edificios y otros proyectos que requieren un equilibrio entre integridad estructural y diseño estético.
Aplicable a estructuras municipales, estructuras relacionadas con puentes, postes de barandillas, etc., según el diseño de ingeniería.
Para proyectos que involucran alturas imponentes, luces largas, conexiones multidireccionales o uniones complejas, las especificaciones de las columnas de tubos circulares y el diseño detallado de las conexiones se pueden determinar mediante análisis estructural. El ámbito de aplicación enumerado en la documentación original del producto incluye plantas industriales, puentes, recintos, instalaciones municipales, paisajismo y edificios prefabricados.

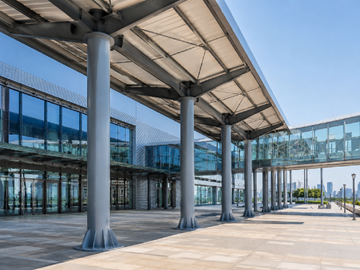

Un moderno centro de exposiciones utiliza una marquesina de acero de gran luz en su entrada, conectada al sistema de pasillos del edificio. El proyecto requería soporte vertical para la marquesina y los corredores y al mismo tiempo exigía altos estándares de estética arquitectónica, espacio de circulación e impacto visual general; en consecuencia, se seleccionaron columnas de tubos circulares de acero como miembros de soporte principales.
Las columnas de tubo circular presentan un perfil limpio y aerodinámico que crea un lenguaje arquitectónico cohesivo junto con los muros cortina de vidrio y la moderna estructura del techo de acero. Estructuralmente, las columnas están ancladas a los cimientos mediante placas de base y elementos de refuerzo, mientras que sus secciones superiores se conectan a las vigas de acero y a la estructura del techo, formando un sistema de soporte completo para la marquesina.
Sí. Las columnas de tubos circulares se pueden personalizar según los dibujos de ingeniería relacionados con el diámetro exterior, el espesor de la pared, la longitud, el material y el tipo de conexión. También proporcionamos fabricación de soporte para placas base, placas superiores, placas de refuerzo, placas de conexión, ménsulas, bridas, piezas empotradas, etc. Para componentes excepcionalmente largos, la fabricación se puede realizar en secciones, según los requisitos de transporte e instalación, con conexiones realizadas mediante bridas o soldadura.
El proceso de fabricación abarca etapas como inspección de la materia prima, corte, soldadura, redondeo y enderezamiento, ensamblaje de juntas, perforación de orificios, tratamiento anticorrosión e inspección del producto final. Las pruebas no destructivas (NDT) se realizan después de soldar de acuerdo con las especificaciones de diseño. En la etapa del producto terminado se verifica la precisión dimensional, la calidad de la soldadura y los recubrimientos anticorrosión; Luego, los componentes se etiquetan antes de almacenarlos o enviarlos.
Las columnas circulares de acero se pueden fabricar en secciones según la longitud y las condiciones del proyecto, utilizando bridas o conexiones soldadas. Los componentes terminados se etiquetan, inspeccionan y empaquetan para su envío, lo que facilita el manejo de componentes extralargos.
