HAISHENGsuministros personalizadosColumna de acero estructural con formasoluciones para proyectos donde las columnas convencionales cuadradas, redondas o con vigas en H no pueden satisfacer adecuadamente los diseños arquitectónicos, los requisitos de conexión o las condiciones de carga. Al combinar un diseño de sección transversal flexible con una fabricación de precisión, estas columnas proporcionan una forma práctica de integrar el rendimiento estructural con la utilización eficiente del espacio.
Una columna de acero estructural perfilada es un miembro de carga vertical personalizado diseñado con una sección transversal no estándar. A diferencia de las columnas convencionales, se puede fabricar en forma de L, T, cruciforme, poligonal, de sección variable, curva u otras configuraciones específicas del proyecto. Esta flexibilidad lo hace particularmente valioso para construir esquinas, columnas de pared ocultas, espacios arquitectónicos irregulares, estructuras de gran envergadura y áreas sujetas a cargas excéntricas o multidireccionales.
Para ingenieros, arquitectos, contratistas y equipos de adquisiciones, seleccionar la columna adecuada no es simplemente una cuestión de elegir acero con suficiente resistencia. También se deben considerar la geometría, la dirección de la conexión, la precisión de la fabricación, los requisitos sísmicos, la protección contra la corrosión, las condiciones de instalación y la utilización general del espacio. Una columna con la forma adecuada puede abordar estos factores como parte de una solución estructural integrada.
1. ¿Qué es una columna de acero estructural con forma?
2. ¿Cuáles son las configuraciones comunes?
3. ¿Cuáles son las principales ventajas?
4. ¿Qué materiales y parámetros de rendimiento son importantes?
5. ¿Cómo se fabrica una columna de acero estructural perfilada?
6. ¿Dónde se utilizan las columnas de acero estructural perfiladas?
7. ¿Cómo se compara con las columnas convencionales?
8. ¿Cómo deben los compradores seleccionar la columna correcta?

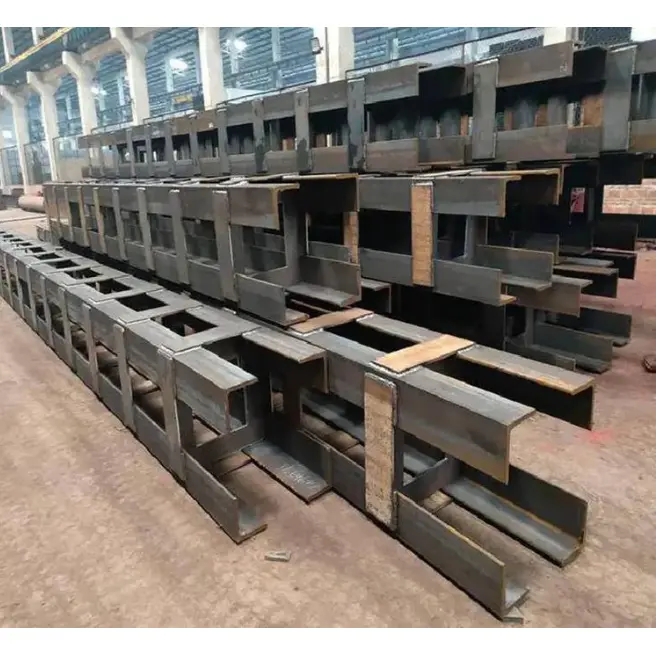

Una columna de acero estructural conformada es un miembro estructural vertical cuya sección transversal está diseñada específicamente fuera del formato convencional rectangular, circular o de sección en H estándar. Puede fabricarse ensamblando placas de acero, perfiles estructurales, perfiles huecos o tubos de acero y uniéndolos mediante procesos controlados de soldadura y fabricación.
El objetivo principal es resolver problemas estructurales o arquitectónicos que las columnas estándar no pueden abordar de manera eficiente. Por ejemplo, es posible que una columna colocada en la esquina de un edificio deba permanecer a ras de dos paredes en lugar de proyectarse hacia un espacio interior utilizable. Una columna en forma de L puede abordar esta condición manteniendo la trayectoria de carga requerida.
De manera similar, una columna central que recibe vigas desde múltiples direcciones puede beneficiarse de una configuración cruciforme. Las columnas curvas y de sección variable también pueden soportar fachadas arquitectónicas distintivas donde un perfil convencional constante sería difícil de integrar.
Según las especificaciones de producto de HAISHENG, las configuraciones típicas incluyen columnas en forma de L, en forma de T, cruciformes, poligonales, compuestas, de sección variable y curvas. El diseño se puede desarrollar de acuerdo con los planos de construcción, las condiciones del sitio, los puntos de conexión y los requisitos de carga específicos del proyecto.
Diferentes geometrías de construcción requieren diferentes soluciones estructurales. Las siguientes configuraciones se encuentran entre las opciones más útiles para construcciones de acero no estándar:
| Configuración | Aplicación típica | Beneficio clave |
|---|---|---|
| Columna en forma de L | Esquinas de construcción e intersecciones de paredes. | Se ajusta perfectamente a las paredes y reduce la obstrucción interior. |
| Columna en forma de T | Centros de paredes, pasillos y ubicaciones de bordes | Proporciona soporte equilibrado mientras se integra con diseños de pared. |
| Columna cruciforme | Núcleos estructurales centrales y conexiones de vigas multidireccionales. | Facilita las conexiones desde múltiples direcciones. |
| Columna en forma de Z | Planos de planta irregulares y zonas estructurales especializadas. | Se adapta a arreglos espaciales complejos |
| Columna poligonal | Estructuras arquitectónicas y proyectos de grandes luces. | Combina geometría personalizada con requisitos estructurales. |
| Columna de sección variable | Estructuras de gran altura y fachadas arquitectónicas. | Permite que las dimensiones de la sección cambien según la carga o el diseño. |
| Columna curva | Fachadas curvas y proyectos arquitectónicos distintivos | Admite requisitos visuales y geométricos complejos |
La configuración más adecuada debe determinarse mediante cálculos de ingeniería estructural en lugar de seleccionarse únicamente por su apariencia. La geometría de la sección transversal, el espesor de la placa, la altura de la columna, las condiciones de carga, los detalles de las conexiones y los códigos de diseño aplicables influyen en el diseño final.
La ventaja más obvia es la flexibilidad geométrica. En lugar de forzar el diseño del edificio para acomodar una columna estándar, los ingenieros pueden adaptar la columna a la estructura. Esto es especialmente útil para esquinas, intersecciones de paredes, niveles de piso escalonados, planos irregulares y áreas de instalación restringidas.
Cuando una columna se puede integrar en una pared, puede reducir la cantidad de área de piso utilizable que se pierde debido a las proyecciones estructurales. Esto puede resultar valioso en edificios residenciales, espacios comerciales, instalaciones públicas y estructuras prefabricadas donde la eficiencia de la planificación interior es importante.
Las columnas con formas especiales pueden proporcionar múltiples superficies de conexión para vigas, tirantes y otros miembros estructurales. Por ejemplo, se puede diseñar una configuración cruciforme para situaciones en las que los miembros estructurales convergen desde varias direcciones.
Al ajustar el ancho de las extremidades, el espesor de la placa y la sección transversal general, los ingenieros pueden modificar la distribución del material estructural e influir en la rigidez en diferentes ejes. Esto hace que las columnas con forma sean útiles para proyectos con condiciones de carga verticales, laterales o excéntricas inusuales.
Muchas actividades de fabricación complejas se pueden completar antes de la entrega. El corte, el ensamblaje, la soldadura, el enderezamiento, el mecanizado de extremos, la fijación de placas, la inspección y el tratamiento de superficies se pueden coordinar en un entorno de fabricación controlado. Esto puede reducir la cantidad de fabricación requerida en el sitio de construcción.
La selección de materiales debe corresponder a los cálculos estructurales del proyecto, las condiciones ambientales, los requisitos de temperatura y las normas aplicables. HAISHENG enumera Q235B y Q355B como opciones de materiales primarios, con Q355NL y Q355GJ disponibles para requisitos específicos de baja temperatura o alta sísmica.
| Parámetro | Especificación típica |
|---|---|
| Materiales primarios | Q235B, Q355B |
| Opciones de materiales especiales | Q355NL, Q355GJ |
| Grosor de la placa/miembro | Aproximadamente 8–60 mm según el diseño |
| Ancho de una sola extremidad | Aproximadamente 100–600 mm dependiendo de la configuración |
| Longitud típica del segmento | 9 mo 12 m; construcción segmentada para mayores alturas |
| Rectitud de la columna | ≤L/1000 |
| Desviación dimensional de la sección transversal | Aproximadamente ±2–3 mm |
| Grosor de la placa base | Aproximadamente 16 a 60 mm |
| Gama de pernos de anclaje | M20–M64 según diseño |
Como referencia, el Q235B se usa comúnmente para aplicaciones estructurales estándar, mientras que el Q355B proporciona un mayor límite elástico y es adecuado para aplicaciones estructurales exigentes, de gran altura y con cargas más pesadas. La selección de materiales siempre debe verificarse con los requisitos de ingeniería del proyecto y los códigos estructurales locales.
Para la protección contra la corrosión, la preparación de la superficie y la selección del recubrimiento son igualmente importantes. Un sistema típico puede incluir granallado a Sa2.5 seguido de una imprimación rica en zinc, un revestimiento intermedio y una capa superior. Para entornos más agresivos, como aplicaciones costeras, también se puede considerar la galvanización en caliente.
La fabricación de precisión es particularmente importante porque la geometría no estándar deja menos espacio para errores de fabricación incontrolados. Un flujo de trabajo de fabricación típico incluye las siguientes etapas:
Para juntas estructurales críticas, se pueden incorporar pruebas no destructivas al plan de control de calidad. HAISHENG especifica soldaduras de Grado I y pruebas 100% ultrasónicas para uniones clave entre vigas y columnas y soldaduras de empalmes primarios en configuraciones aplicables.
La versatilidad de la geometría personalizada hace que estas columnas sean adecuadas para proyectos donde las secciones estructurales estándar son difíciles de integrar.
Son particularmente útiles cuando los requisitos estructurales y arquitectónicos se superponen. En lugar de tratar la columna como una sección estándar, el miembro completo puede diseñarse como parte del sistema estructural del edificio.
| Característica | Columna de acero estructural con forma | Sección H convencional | Sección hueca circular |
|---|---|---|---|
| Flexibilidad de sección transversal | Muy alto; geometría personalizada | Geometría estándar | Geometría circular estándar |
| Integración de pared | Excelente para diseños seleccionados | Moderado | Moderado |
| Conexiones multidireccionales | Puede diseñarse para múltiples direcciones de conexión | Más naturalmente adecuado para ejes ortogonales primarios. | Las conexiones se pueden organizar alrededor de la sección, pero pueden requerir detalles especializados. |
| Adaptabilidad arquitectónica | Excelente | Moderado | Bien |
| Sección variable | Disponible | Limitado sin fabricación adicional | Posible pero requiere fabricación personalizada. |
| Uso típico | Estructuras complejas y no estándar. | Marcos de acero convencionales | Columnas expuestas y aplicaciones estructurales especializadas. |
Esta comparación no significa que una columna perfilada sea siempre superior. Las secciones estándar siguen siendo muy económicas y efectivas cuando su geometría coincide con el proyecto. El valor de una columna de acero estructural perfilada aparece cuando los perfiles convencionales crean compromisos en el espacio, las conexiones, la forma arquitectónica o el rendimiento estructural.
Para los contratistas, ingenieros estructurales y equipos de adquisiciones que buscan un fabricante o proveedor en China, se deben confirmar varios factores antes de realizar un pedido.
Un fabricante confiable debería poder traducir los planos de ingeniería en un proceso de fabricación controlado y al mismo tiempo mantener la trazabilidad desde la materia prima hasta el componente terminado.
Su objetivo principal es proporcionar una columna de carga que pueda adaptarse a diseños arquitectónicos, requisitos de conexión inusuales, espacios limitados, cargas excéntricas o marcos estructurales complejos donde las columnas estándar no son adecuadas.
Sí. La sección transversal, las dimensiones, la calidad del acero, el espesor de la placa, la altura, las placas de conexión, los refuerzos, las placas base y el tratamiento de la superficie se pueden personalizar según los planos de ingeniería y los requisitos del proyecto.
Q235B y Q355B son opciones comunes. Dependiendo de las condiciones del proyecto, se puede considerar Q355NL o Q355GJ para aplicaciones específicas de baja temperatura o alta sísmica.
Se pueden utilizar en estructuras de gran altura y de carga pesada cuando se diseñan adecuadamente. El diseño final debe verificarse mediante cálculos estructurales y cumplir con los códigos de construcción aplicables.
Sí. Dependiendo del entorno, las opciones de protección pueden incluir sistemas de revestimiento multicapa o galvanizado en caliente. Se debe especificar el tratamiento adecuado según las condiciones de exposición y los requisitos del proyecto.
La información útil incluye dibujos estructurales, dimensiones de columnas, tipo de sección transversal, calidad del acero, cantidad, longitud requerida, detalles de conexión, tratamiento de superficie, requisitos de inspección, destino de entrega y estándares aplicables.
A Columna de acero estructural con formaofrece una solución eficaz cuando los perfiles de acero convencionales no pueden satisfacer simultáneamente los requisitos estructurales, arquitectónicos y de utilización del espacio. Desde columnas de esquina en forma de L y columnas de pared en forma de T hasta configuraciones cruciformes, poligonales, curvas y de sección variable, la geometría personalizada permite que el sistema estructural se adapte al proyecto en lugar de obligar al proyecto a adaptarse a un perfil estándar. Para los compradores que buscan un fabricante chino confiable y un proveedor integral de estructuras de acero, HAISHENG ofrece fabricación personalizada basada en dibujos, requisitos de materiales, detalles de conexión, especificaciones dimensionales, requisitos de inspección y necesidades de tratamiento de superficies. Si está planificando un proyecto de estructura de acero no estándar y necesita dimensiones de columna personalizadas, consulta técnica o una cotización del proyecto,contáctanospara analizar sus requisitos y desarrollar una solución adecuada de columna de acero estructural con forma.
