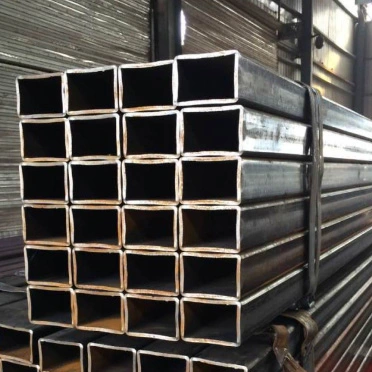

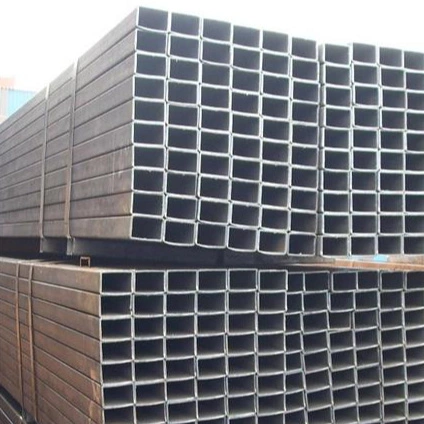

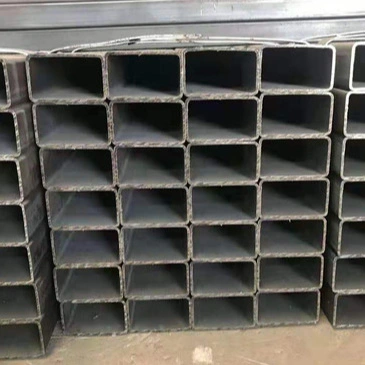

Tubos rectangulares huecos de acero estructural

Los tubos rectangulares huecos de acero estructural se utilizan ampliamente en aplicaciones como vigas y columnas de acero, marcos de muros cortina, marcos de cerramientos, bastidores de equipos, barandillas y maquinaria de construcción. Sirven eficazmente como componentes de carga principales y al mismo tiempo son adecuados para diversas formas arquitectónicas y estructuras de cerramiento.

Características del producto

I. Características estructurales y mecánicas

1. La sección transversal rectangular hueca proporciona una alta rigidez contra la flexión y el desplazamiento lateral en ambas direcciones. Ofrece una resistencia superior a la torsión y la deformación lateral en comparación con los tubos circulares o las formas de acero estructural estándar, lo que garantiza una sólida estabilidad estructural general.

2. La forma transversal uniforme y las caras planas garantizan una distribución uniforme de la carga. Los tubos individuales pueden soportar cargas verticales y horizontales importantes y, a menudo, sirven directamente como elementos portantes primarios.

3. Disponibles en tipos soldados y sin costura: los tubos rectangulares soldados ofrecen una alta rentabilidad para condiciones de operación estándar; Los tubos rectangulares sin costura, que carecen de costuras de soldadura, brindan resistencia a la presión, resistencia a la fatiga y resistencia a la fatiga superiores, lo que los hace ideales para escenarios de carga pesada y cíclica.

II. Características de apariencia e instalación.

1. Las superficies exteriores planas facilitan el empalme, la superposición y el montaje empotrado. Se ajustan perfectamente a láminas de acero, paneles y componentes de gabinetes recubiertos de color, lo que garantiza un acabado limpio y un sellado de bordes durante la construcción.

2. Los bordes afilados y un perfil uniforme combinan la funcionalidad de soporte de carga con un atractivo estético, lo que los hace adecuados para fachadas arquitectónicas, marcos paisajísticos y otros proyectos orientados al diseño.

3. Para una capacidad de carga determinada, son más livianas que las secciones de acero sólido, lo que reduce efectivamente la carga estructural general y ahorra costos de materiales.

III. Características de procesamiento y conexión.

1. Se pueden cortar, biselar, doblar, perforar y soldar. El procesamiento secundario es sencillo, lo que facilita la construcción conveniente en el sitio.

2. Los métodos de conexión versátiles, que incluyen soldadura, atornillado y remachado, presentan diseños de juntas simples y una alta eficiencia de instalación.

3. Amplia gama de especificaciones, que abarca desde pequeños tubos decorativos hasta tubos de carga de sección grande, lo que permite una selección flexible.

IV. Resistencia a la corrosión y características de rendimiento

1. Se suministra en estado "negro" (sin recubrimiento); compatibles con diversos tratamientos anticorrosión como galvanizado en caliente, galvanizado en frío, pintura y recubrimiento en polvo, lo que los hace adecuados tanto para ambientes interiores como exteriores (seco o húmedo).

2. Buena trabajabilidad en frío y en caliente; Propiedades mecánicas estables dentro de rangos de temperatura de funcionamiento estándar.

V. Limitaciones del producto

1. La concentración de tensiones se produce en las esquinas; Estas áreas son propensas a sufrir daños por fatiga bajo impactos severos o cargas cíclicas repetidas.

2. Mala idoneidad para el transporte de fluidos; Rara vez se utilizan para sistemas de tuberías, ya que están diseñados principalmente para aplicaciones estructurales y de soporte de carga.

3. Los altos costos de producción de los tubos rectangulares sin costura de paredes gruesas y grandes especificaciones dan como resultado precios significativamente más altos que los de las versiones soldadas.

Usos y ámbito de aplicación

I. Usos primarios

1. Componentes estructurales clave

Se utiliza para marcos de fábricas, marcos de pórticos, vigas y columnas de sección en caja, columnas verticales, cerchas y soportes de piso; un material de soporte de carga central en la construcción de acero.

2. Envolventes de construcción y muros cortina

Marcos de paredes exteriores (vigas/montantes), marcos de tragaluces, marcos de puertas y ventanas, correas de techo y marcos de molduras de bordes; Se integra perfectamente con láminas de acero perfiladas y otros materiales de paneles.

3. Cerramientos e Instalaciones de Protección

Cercas perimetrales de fábricas, barandillas de carreteras, pasamanos de escaleras, barandillas de balcones, marcos de vallas publicitarias para obras y postes de redes de seguridad.

4. Bastidores de Equipos y Maquinaria

Bases de maquinaria, bastidores de equipos, estructuras para bancos de trabajo, estanterías para almacenes, estructuras para contenedores y estructuras para chasis de vehículos.

5. Ingeniería e Instalaciones Temporales

Armazones de escenario, estructuras de invernaderos, vallas temporales para obras de construcción, estructuras de apuntalamiento/soporte y estructuras de construcción modulares.

6. Estructuras decorativas y arquitectónicas

Estructuras paisajísticas, elementos arquitectónicos exteriores, marcos decorativos interiores y marcos de vitrinas/stands; combina capacidad de carga con atractivo estético.

II. Ámbito de aplicación de tubos rectangulares huecos de acero estructural

1. Ingeniería de Estructuras de Acero: Vigas, columnas y sistemas de arriostramiento para plantas industriales, almacenes, estadios y edificios prefabricados.

2. Decoración Arquitectónica: Construcción de muros cortina, puertas y ventanas, elementos arquitectónicos interiores/exteriores y stands de exposición.

3. Municipal y Transporte: Barandillas de seguridad viales, vallas de construcción municipal, pérgolas paisajísticas y marcos de marquesinas de autobuses.

4. Fabricación de Maquinaria: Armazones para equipos de uso general, maquinaria de construcción, maquinaria agrícola y equipos de logística.

5. Almacenamiento y Logística: Estanterías pesadas, plataformas de almacenamiento y estructuras auxiliares de contenedores.

6. Agricultura, silvicultura y horticultura: invernaderos, estructuras de refugios para ganado y cercas agrícolas.

Guía de selección

· Tubos rectangulares soldados: tipo de producto convencional que ofrece una alta relación calidad-precio; ampliamente utilizado para aplicaciones estándar como soporte de carga general, envolventes de edificios, decoración y barandillas.

· Tubos rectangulares sin costura: resistencia superior, resistencia a la fatiga y capacidad de carga de presión; Se utiliza principalmente para aplicaciones de servicio pesado, cargas cíclicas, marcos de maquinaria de alta especificación y componentes de ingeniería de servicio pesado.

Parámetros clave de rendimiento

Estándares de implementación: GB/T 6728-2017 "Secciones estructurales huecas conformadas en frío"; GB/T 3094-2012 "Tubos de acero cuadrados y rectangulares sin costura estirados en frío"

I. Materiales comunes y propiedades mecánicas

Parámetros generales adicionales:

· Módulo de elasticidad: 2,06 × 10⁵MPa

· Densidad: 7,85 g/cm³

· Temperatura de funcionamiento estándar: -20°C a 200°C

II. Sistema de especificaciones y dimensiones

1. Método de designación

Dimensiones externas: Largo × Ancho × Espesor de pared (Unidad: mm); Ejemplo: 100×50×3,0

2. Categorías de tamaño convencionales

· Pequeño (Decoración / Cerramiento / Barandilla): 20×10, 30×20, 40×20, 50×30; Grosor de la pared: 1,2–2,5 mm

· Mediano (Quilla / Correa / Vigas y columnas estándar): 60×40, 80×40, 80×60, 100×50; Grosor de la pared: 2,0–5,0 mm

· Grandes (columnas y vigas primarias/cerchas de alta resistencia): 120×80, 150×100, 200×100, 250×150; Grosor de la pared: 4,0–12,0 mm

3. Longitudes y Tolerancias

· Longitudes estándar: 6 m, 9 m, 12 m; longitudes personalizadas disponibles

· Tolerancia de dimensión externa: ±0,8%

· Tolerancia del espesor de pared: Tubería soldada estándar ±10%; Tubería sin costura ±7,5%

4. Fórmula de cálculo del peso teórico

W (kg/m) = 0,00785 × [(B + H) × 2 − 4t] × t (B = Lado largo, H = Lado corto, t = Espesor de la pared)

III. Propiedades mecánicas estructurales

1. Las secciones rectangulares de tubos huecos rectangulares de acero estructural ofrecen una alta rigidez a la flexión bidireccional (a lo largo de los ejes fuertes y débiles) y una estabilidad lateral y resistencia a la torsión superiores en comparación con perfiles individuales como tubos circulares o vigas en H, lo que resulta en una sólida estabilidad estructural general.

2. Características de procesamiento

· Prueba de flexión: Capaz de doblarse en frío a 90° a temperatura ambiente sin agrietarse ni delaminarse en la curvatura.

· Prueba de aplanamiento: Resiste la compresión hasta las dimensiones especificadas sin agrietarse la pared.

1. Stress Characteristics: Slight stress concentration occurs at the corners; no apto para aplicaciones que implican cargas de impacto alternas de alta frecuencia.

IV. Clasificación de productos y diferencias de rendimiento

V. Tratamiento superficial y protección contra la corrosión

1. Condición estándar: Acabado negro (superficie de óxido laminada en caliente).

2. Métodos comunes de protección contra la corrosión: galvanizado en caliente, galvanizado en frío, recubrimiento en polvo electrostático, pintura anticorrosión y recubrimiento de fluorocarbono.

3. Referencia de galvanizado en caliente: Espesor promedio del recubrimiento de zinc ≥85 μm; La durabilidad en exteriores supera los 15 años.

VI. Métodos de conexión

· Primario: Soldadura en bisel, soldadura de penetración total (pilar para la construcción).

· Secundarios: Conexiones atornilladas de alta resistencia, tornillos autorroscantes, remachados.

· Compatible con varios conjuntos estructurales de acero, incluidas láminas de acero de colores, vigas en H y ángulos de acero.

VII. Aplicaciones adecuadas y prohibidas

Adecuado

Vigas y columnas de plantas industriales, marcos de muros cortina, marcos de cerramientos, barandillas y cercas, estanterías de almacenes, marcos de equipos, estructuras paisajísticas y estructuras de acero prefabricadas.

No apto

Transporte de fluidos a alta presión, tuberías de alta temperatura/alta presión y estructuras principales de equipos pesados ​​sujetos a impactos severos o fatiga de alta frecuencia.
