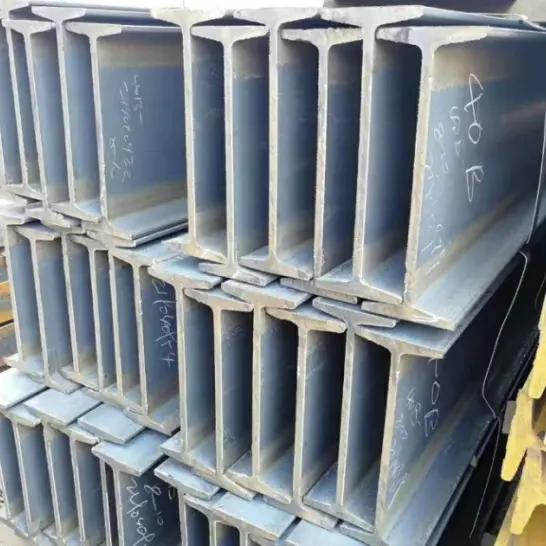

Viga I estructural laminada en caliente de acero

HAISHENG, un confiable fabricante y proveedor integral de acero estructural de China, almacena vigas de acero estructural laminado en caliente producidas según GB/T 706 con grados Q235B y Q355B. Con bridas interiores cónicas y espesor desigual, ofrece un costo económico y un procesamiento sencillo. Ampliamente utilizado para vigas secundarias ligeras, plataformas, soportes y estructuras temporales de acero ligeras, es una sección laminada en caliente convencional para edificios de luces pequeñas y medianas.

Características clave del producto

I. Características seccionales y mecánicas

1. Las superficies internas de las bridas están inclinadas y el espesor de las bridas se estrecha de adentro hacia afuera; esto da como resultado una distribución desigual de la tensión a lo largo de la sección y una rigidez lateral relativamente débil.

2. Viga I estructural laminada en caliente de acero como una unidad única e integral sin uniones soldadas, lo que da como resultado una tensión residual baja y una buena estabilidad estructural.

3. Ofrece una resistencia decente a la flexión pero una resistencia media a la torsión y al desplazamiento lateral; No es adecuado para aplicaciones de gran envergadura, cargas de viento fuertes o cargas pesadas.

II. Características económicas y de adquisiciones

1. Una categoría de producto clásica con una amplia gama de especificaciones; Ampliamente disponible en stock, fácil de adquirir y con precios competitivos.

2. Para la misma capacidad de carga, el consumo de material es mayor que el de las vigas en H laminadas en caliente, lo que las hace más económicas para estructuras livianas.

III. Características de construcción y uso

1. La forma regular facilita el procesamiento secundario (corte, soldadura, perforación) y se adapta a varios métodos de conexión in situ.

2. El peso propio moderado facilita el levantamiento y la instalación; ideal para edificios simples y estructuras temporales.

3. Presenta un acabado en escala de laminación "negra" laminada en caliente; Puede someterse a eliminación de óxido y revestimiento anticorrosión según sea necesario para adaptarse a entornos interiores y exteriores estándar.

IV. Comparación con vigas en H laminadas en caliente

1. La rigidez lateral es significativamente menor que la de las vigas en H; No apto para su uso como columnas en edificios de gran altura o como vigas principales para luces largas.

2. La eficiencia seccional es relativamente baja y requiere más material bajo cargas pesadas.

3. Excelente relación costo-rendimiento; Sigue siendo ampliamente utilizado en estructuras de acero simples y livianas.

Usos y ámbito de aplicación

I. Usos primarios

1. Vigas secundarias de piso/techo y vigas simplemente apoyadas: las vigas de acero estructural en I laminadas en caliente se utilizan para soportar cargas livianas de piso y techo, generalmente en sistemas de carga de luz pequeña a mediana.

2. Vigas de plataforma y pasarela: componentes de soporte de carga primarios y secundarios para plantas industriales, plataformas de equipos, pasarelas de mantenimiento y caballetes.

3. Soportes y soportes: Fabricación de soportes para tuberías, soportes para equipos, refuerzos para paredes y marcos de soporte temporales.

4. Correas y marcos de paredes: correas de techo para edificios industriales ligeros, vallas para obras de construcción y marcos de cerramientos simples.

5. Marcos, vigas y columnas de pequeña escala: vigas y columnas para marcos de acero livianos en estructuras simples de poca altura, como talleres, almacenes y cocheras.

6. Componentes de Maquinaria de Construcción: Bases para equipos de elevación, chasis de vehículos, apuntalamientos temporales de excavaciones, etc.

II. Ámbito de aplicación

1. Naves Industriales: Plantas industriales ligeras, almacenes, talleres y pequeños silos de almacenamiento; Se utiliza principalmente para componentes secundarios de carga.

2. Estructuras civiles temporales/simples: instalaciones temporales en el sitio de construcción, garajes, marquesinas, cobertizos de almacenamiento simples y edificios modulares/móviles.

3. Infraestructura Municipal: Vallas municipales, soportes de barandillas, soportes de pasarelas peatonales y pequeños caballetes.

4. Soporte electromecánico: Soportes para racks de tuberías para centrales eléctricas y plantas químicas, bases de equipos y colgadores/soportes para tuberías de HVAC.

5. Instalaciones Temporales de Ingeniería: Apuntalamientos de excavación, bases de andamios y marcos portantes temporales para la construcción.

6. Otros Campos: Chasis de maquinaria agrícola, armazones para pequeños equipos de transporte y estanterías sencillas para almacenes.

Parámetros clave de rendimiento

Estándares: GB/T 706-2016, GB/T 700, GB/T 1591

I. Materiales comunes y propiedades mecánicas

II. Designación de sección y detalles de especificación

1. Formato de designación: Modelo + Altura (por ejemplo, 10#, 12#, 14#, 16#, 20a#, 20b#). Existen subtipos (a, b, c) para la misma altura; Los espesores del alma y de las alas aumentan progresivamente, lo que da como resultado una mayor capacidad de carga.

2. Características de la sección: La superficie del ala interior presenta una pendiente de 1:6; el ala es más gruesa en la raíz y más delgada en el borde, lo que da como resultado una distribución no uniforme de la tensión en toda la sección.

III. Especificaciones comunes (modelo + dimensiones de sección)

Formato: Alto × Ancho de ala × Espesor del alma

·10#: 100×68×4,5

·12#: 120×74×5.0

·14#: 140×80×5.5

·16#: 160×88×6.0

·18#: 180×94×6.5

·20a#: 200×100×7,0; 20b#: 200×102×9.0

·25a#: 250×116×8,0; 25b#: 250×118×10.0

·30a#: 300×126×9,0; 30b#: 300×128×11.0

IV. Tolerancias dimensionales y de forma

1. Longitudes fijas estándar: 6 m, 9 m, 12 m; corte personalizado disponible.

2. Rectitud (Camber): ≤2 mm por metro; comba total ≤0,2% de la longitud total.

3. La torsión y la perpendicularidad de los extremos cumplen con los estándares nacionales, lo que garantiza precisión durante la instalación y la unión.

V. Características de superficie y procesamiento

1. Condición de entrega: Laminado en caliente con escala de laminación (acabado negro).

2. Viabilidad: Adecuado para cortar, taladrar, soldar y doblar; conveniente para el procesamiento secundario.

3. Protección contra la corrosión: Sin protección en su estado bruto; pueden someterse a eliminación de óxido, pintura o galvanización en caliente.

VI. Parámetros ambientales y estructurales

1. Temperatura de funcionamiento: -20°C a 80°C.

2. Características estructurales: Resistencia moderada a la flexión; resistencia a la torsión y rigidez lateral relativamente bajas; No es adecuado para luces largas, áreas de alta carga de viento o funciones de soporte de carga principal en estructuras de gran altura.

3. Idoneidad de carga: Se utiliza principalmente para vigas simplemente apoyadas y componentes de carga ligera; Evite cargas excéntricas a largo plazo.

Tabla de especificaciones de viga I estructural laminada en caliente de acero
