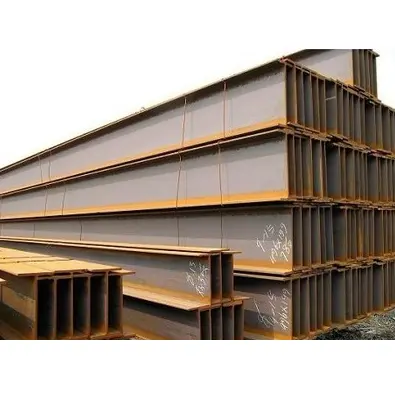

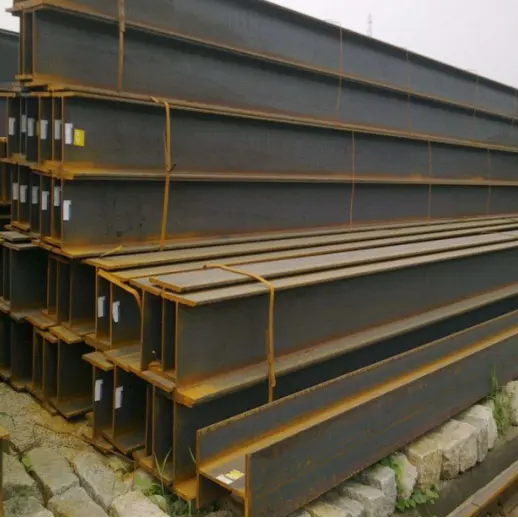

Viga H estructural laminada en caliente de acero

¿Cuáles son las características de la viga H estructural laminada en caliente?

I. Características estructurales y mecánicas

1. Mecánica seccional eficiente: con un espesor de brida uniforme y superficies internas y externas paralelas, el módulo de sección se distribuye uniformemente. Ofrecen una resistencia superior a la flexión, al corte y a la torsión en comparación con las vigas en I estándar, lo que resulta en una alta eficiencia de carga.

2. Rendimiento general estable: Formados mediante laminado en caliente integrado a alta temperatura sin juntas soldadas, exhiben una tensión residual baja y son resistentes a la deformación y al agrietamiento, lo que garantiza una alta seguridad estructural.

3. Alta rigidez y estabilidad: La fuerte rigidez general resiste eficazmente cargas verticales, presión horizontal del viento y fuerzas sísmicas, lo que las hace ideales para vigas y columnas de gran luz y gran capacidad de carga.

II. Características Económicas y Materiales

1. Livianas y eficientes en materiales: Requieren menos material que las secciones de acero estructural tradicionales para obtener la misma capacidad de carga, lo que reduce efectivamente el peso muerto del edificio y los costos de cimentación.

2. Especificaciones estandarizadas: Las especificaciones completas de las series HW, HM y HN, combinadas con un amplio stock, facilitan la selección y adquisición.

III. Características de construcción y uso

1. Alta eficiencia de instalación: la geometría regular y la alta precisión de las juntas permiten varios métodos de conexión (como pernos y soldadura), lo que resulta en tiempos de construcción más cortos en el sitio.

2. Amplia adaptabilidad: Adecuado para uso directo en vigas, columnas, plataformas y soportes. Cuando se combinan con revestimientos anticorrosivos o galvanizado en caliente, son adecuados para uso en interiores y exteriores, así como en entornos estándar o corrosivos.

3. Facilidad de procesamiento: corte, taladre y suelde fácilmente con refuerzos y placas de conexión para cumplir con diversos requisitos de conexión estructural.

Usos y ámbito de aplicación

I. Usos primarios

1. Columnas de carga: Utilizando principalmente el tipo de brida ancha (HW), sirven como los principales componentes de carga vertical, transfiriendo cargas verticales y asegurando la estabilidad estructural general.

2. Vigas y columnas de estructura: Las secciones de ala media (HM) son adecuadas para sistemas de estructura de acero y soportan cargas verticales y fuerzas laterales.

3. Vigas Primarias y Secundarias: Las secciones de ala estrecha (HN) son las más utilizadas; soportan cargas de piso y techo y son ideales para sistemas de piso y techo de luces largas.

4. Componentes de refuerzo/soporte: Se utilizan para fabricar soportes para equipos, soportes para bastidores de tuberías, plataformas de mantenimiento, bases de correas para techos, etc.

5. Estructuras compuestas: combinadas con hormigón para formar vigas y columnas compuestas de acero y hormigón para uso en edificios de varios pisos y de gran altura.

II. Ámbito de aplicación

1. Naves Industriales

Varias fábricas, almacenes, talleres y sistemas de vigas de grúa con estructura de acero; Las vigas en H estructurales laminadas en caliente son el material central de las estructuras de acero industriales.

2. Edificios públicos y civiles

Estructuras de gran espacio y grandes luces, como estadios, centros de exposiciones, centros de transporte (estaciones/aeropuertos), centros comerciales, edificios de oficinas y complejos residenciales de varios pisos.

3. Municipal y de Infraestructura

Túneles de servicios urbanos, pilares de puentes, pasos elevados para peatones, soportes de vallas publicitarias municipales y marcos para grandes vallas publicitarias exteriores.

4. Nuevas energías y proyectos de apoyo

Estructuras de montaje fotovoltaicas (PV), bases de turbinas eólicas, instalaciones de almacenamiento de energía y estructuras de acero para nuevas infraestructuras energéticas.

5. Otros campos

Grandes bases de equipos, plataformas industriales, soportes de cubiertas para barcos, sistemas de estanterías para logística y almacenes y edificios prefabricados de acero.

Parámetros clave de rendimiento de vigas en H estructurales laminadas en caliente

Estándares ejecutivos: GB/T 11263-2017, GB/T 700, GB/T 1591

I. Materiales comunes y propiedades mecánicas

II. Reglas de clasificación y designación de secciones.

1. Clasificación

· HW (Viga en H de ala ancha): Ancho de ala ≈ altura de sección; Se utiliza principalmente para columnas.

· HM (Viga H de ala media): Ancho de ala media; Se utiliza principalmente para vigas y columnas de marcos.

· HN (Viga H de ala estrecha): Alto canto de sección y alas estrechas; Se utiliza principalmente para vigas primarias y secundarias (mayor volumen de uso).

2. Formato de designación: Alto H × Ancho de ala B × Espesor del alma t1 × Espesor de ala t2. Ejemplo: HN400×200×8×13.

III. Tolerancias dimensionales y de forma

1. Desviación dimensional seccional: Cumple estrictamente los límites estándar nacionales para garantizar la precisión durante el empalme y la instalación.

2. Rectitud (Comba/Barrido): ≤2 mm por metro; desviación total no superior al 0,2% de la longitud total.

3. Torsión: No hay deformación torsional significativa en toda su longitud; Cumple con los requisitos de instalación de estructura de acero.

4. Longitud fija: Especificaciones estándar. 6m/9m/12m; También está disponible el corte personalizado basado en dibujos.

IV. Propiedades de superficie y procesamiento

1. Condición de entrega: Acabado "negro" laminado en caliente (con escala de laminación).

2. Tratamiento superficial: Adecuado para posterior eliminación de óxido, pintura, revestimiento resistente al fuego y galvanizado en caliente; adaptable tanto a ambientes interiores como exteriores.

3. Procesabilidad: Puede cortarse, perforarse, soldarse y doblarse; Adecuado para fabricar diversas conexiones estructurales.

V. Parámetros del entorno operativo

1. Temperatura de funcionamiento estándar: [Rango] °C.

2. Condiciones de baja temperatura: debe pasar pruebas de impacto a baja temperatura para su uso en regiones extremadamente frías.

3. Resistencia a la corrosión: El material base carece de resistencia a la corrosión inherente; La protección de la superficie es obligatoria en ambientes corrosivos.

VI. Características estructurales de carga

1. Espesor de brida uniforme y superficies interior/exterior paralelas; Alto módulo de sección con excelente resistencia a la flexión, desplazamiento lateral y torsión.

2. Integralmente laminado en caliente (sin uniones soldadas); baja tensión residual; resistente a la deformación o al agrietamiento bajo cargas a largo plazo.

3. Rigidez lateral superior en comparación con las vigas en I estándar; Ideal para estructuras de gran luz y edificios sujetos a fuertes cargas de viento.

Tabla de especificaciones
