HAISHENGproporciona ingenieríaColumna circular de tubo de acero huecosoluciones para edificios de acero, instalaciones industriales, estadios, pasarelas, puentes, marquesinas y estructuras prefabricadas. Fabricadas con acero estructural Q235B o Q355B, estas columnas combinan un perfil de soporte de carga circular con opciones de conexión flexible y protección contra la corrosión para aplicaciones estructurales exigentes.
Una columna circular de tubo de acero hueco es un miembro estructural vertical diseñado para transferir cargas desde una superestructura a sus cimientos. Su sección circular hueca proporciona una distribución equilibrada de la carga, un fuerte rendimiento de compresión axial, resistencia a la torsión y una resistencia al viento relativamente baja. Dependiendo de los requisitos del proyecto, las columnas se pueden producir a partir de tubos de acero soldados o sin costura y personalizarse con placas base, refuerzos, placas de conexión, bridas, accesorios de elevación y revestimientos protectores. Este artículo explica su construcción, especificaciones clave, proceso de fabricación, ventajas, aplicaciones y consideraciones de selección.
Tabla de contenido
- ¿Qué es una columna de tubo de acero hueca circular?
- ¿Cómo se configura una columna de tubo de acero hueco circular?
- ¿Cuáles son las principales ventajas estructurales?
- ¿Qué especificaciones deberían evaluar los compradores?
- ¿Cómo se fabrican las columnas circulares de tubos de acero huecos?
- ¿Dónde se utilizan las columnas circulares de tubos de acero huecos?
- ¿Cómo se compara con otras columnas de acero?
- ¿Cómo deberían los compradores seleccionar la columna correcta?
- Preguntas frecuentes
- ¿Por qué trabajar con un fabricante profesional?

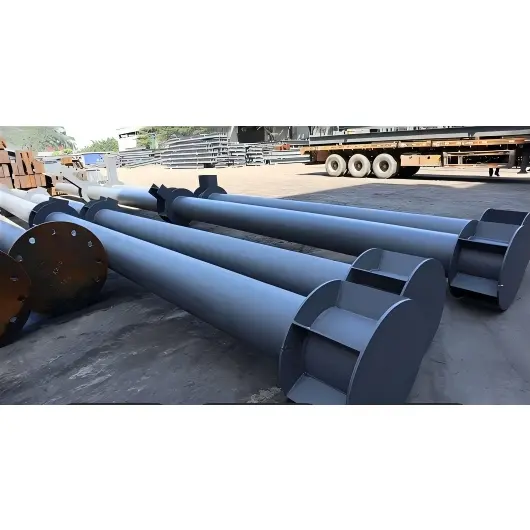

¿Qué es una columna de tubo de acero hueca circular?
Una columna de tubo de acero hueco circular es un componente estructural de carga vertical que presenta una sección transversal cilíndrica hueca. Por lo general, se fabrica a partir de acero estructural al carbono o acero de baja aleación y se puede producir como un tubo sin costura o como un tubo laminado y soldado.
A diferencia de una columna de acero sólida, la configuración hueca reduce el material innecesario y al mismo tiempo mantiene un perfil estructural fuerte. La geometría circular distribuye las tensiones alrededor de la circunferencia y proporciona una resistencia constante independientemente de la dirección de la carga. Esto hace que el diseño sea particularmente útil donde las columnas pueden experimentar compresión axial combinada, flexión, torsión, cargas de viento o fuerzas excéntricas.
Una especificación típica se expresa comoφD × t × L, donde D representa el diámetro exterior, t representa el espesor de la pared y L representa la longitud de la columna. Por ejemplo, φ219 × 8 × 6000 indica un diámetro exterior de 219 mm, un espesor de pared de 8 mm y una longitud de 6 m.
¿Cómo se configura una columna de tubo de acero hueco circular?
Una columna de tubo estructural es más que un tubo de acero. Para muchos proyectos, el conjunto completo incorpora componentes de conexión y refuerzo que permiten que la columna se integre con cimientos, vigas, sistemas de techo y otros miembros estructurales.
- Cuerpo de columna:La tubería de acero circular primaria se selecciona según el diámetro, el espesor de la pared, la longitud, la calidad del material y las cargas de diseño.
- Placa base:Una placa de acero soldada que transfiere las cargas de la columna a la cimentación a través de pernos de anclaje.
- Placas o anillos de refuerzo:Refuerzo utilizado donde se requieren cargas más altas o resistencia al pandeo local.
- Placa superior o brida:Proporciona un punto de conexión para vigas, armaduras, columnas superiores u otros componentes estructurales.
- Placas de conexión y ménsulas:Facilite las conexiones viga a columna o tubería a tubería.
- Pernos de alta resistencia:Se utiliza para conexiones estructurales atornilladas donde lo especifica el diseño de ingeniería.
- Recubrimiento protector:Según las condiciones ambientales se pueden aplicar sistemas de imprimación, intermedio y acabado o galvanizado.
Para estructuras extralargas, las secciones individuales también se pueden unir mediante configuraciones de empalme soldadas, con bridas u otras configuraciones de ingeniería.
¿Cuáles son las principales ventajas estructurales?
Distribución de carga equilibrada
La sección transversal circular no tiene ejes fuertes y débiles convencionales. Su geometría distribuye la tensión alrededor del tubo, lo que lo hace adecuado para estructuras expuestas a cargas desde diferentes direcciones.
Fuerte compresión y rendimiento torsional
Las columnas de tubería se seleccionan con frecuencia para aplicaciones que requieren una capacidad de carga axial sustancial y resistencia a los efectos de torsión. La sección hueca cerrada también proporciona una eficiencia estructural útil donde la estabilidad y la carga multidireccional son importantes.
Exposición reducida al viento
El perfil cilíndrico aerodinámico puede reducir la resistencia aerodinámica en comparación con los perfiles estructurales angulares. Esta característica puede ser valiosa para columnas expuestas en marquesinas, pasarelas, torres, estructuras de estadios y otras instalaciones al aire libre.
Instalación eficiente
En comparación con algunas alternativas estructurales más pesadas, las columnas huecas de acero pueden ofrecer una relación eficiente entre resistencia y peso. La fabricación en fábrica de placas base, componentes de conexión, orificios y revestimientos protectores también puede reducir la cantidad de procesamiento requerido en el sitio de construcción.
Flexibilidad arquitectónica
La apariencia cilíndrica suave funciona bien cuando los componentes estructurales son visibles intencionalmente. Por lo tanto, las columnas circulares pueden combinar funciones estructurales y arquitectónicas en edificios comerciales, instalaciones públicas, estructuras paisajísticas y proyectos industriales modernos.
¿Qué especificaciones deberían evaluar los compradores?
La elección de una columna estructural debe comenzar con los requisitos de ingeniería en lugar de simplemente seleccionar el diámetro de la tubería. El grado del material, el espesor de la pared, la longitud, la configuración de la conexión, las condiciones de carga, las tolerancias de fabricación y el entorno de corrosión influyen en la especificación final.
| Parámetro | Información típica | Por qué es importante |
|---|---|---|
| Grado de acero | Q235B / Q355B | Determina la resistencia básica y la idoneidad para la carga estructural. |
| Diámetro externo | Aprox. φ89–φ1020 mm y tamaños personalizados | Influye en la capacidad de carga, la estabilidad, el diseño de la conexión y la apariencia. |
| Espesor de la pared | Aprox. 4-50 milímetros | Soporta resistencia estructural y resistencia al pandeo local. |
| Longitud | Comúnmente 6 m / 9 m / 12 m | Determina los requisitos de transporte, montaje y empalme. |
| Tipo de fabricación | Sin costura o soldado | Seleccionado según el diámetro, la carga, los requisitos de fabricación y el costo. |
| Protección de superficies | Recubrimiento de pintura o galvanizado en caliente | Ayuda a proteger el acero contra la corrosión en diferentes ambientes. |
| Componentes de conexión | Placas base, bridas, refuerzos, pernos, ménsulas | Garantiza la compatibilidad con el sistema estructural general. |
Por ejemplo, la información de producto de HAISHENG identifica Q235B y Q355B como grados de materiales principales y proporciona dimensiones de tubería en el formato φD × t × L. Las dimensiones estructurales reales siempre deben determinarse a partir de los cálculos del proyecto y las normas de diseño aplicables.
¿Cómo se fabrican las columnas circulares de tubos de acero huecos?
La fabricación profesional convierte la tubería o placa de acero en un conjunto estructural terminado, listo para su transporte e instalación. Un proceso de producción controlado ayuda a mantener la precisión dimensional, la calidad de la soldadura, la rectitud y la protección de la superficie.
- Inspección de materia prima:Se verifican la calidad del acero, las dimensiones, el estado de la superficie y la documentación relevante del material.
- Corte:Los tubos o placas de acero se cortan de acuerdo con la longitud de columna requerida y los planos de fabricación.
- Formando:Se pueden producir columnas soldadas de gran diámetro laminando una placa de acero hasta darle una forma cilíndrica y luego soldándola.
- Preparación final:Los extremos de las columnas pueden mecanizarse o biselarse para lograr la geometría de conexión requerida.
- Montaje de componentes:Las placas base, placas superiores, refuerzos, ménsulas, bridas y placas de conexión se colocan según los planos de ingeniería.
- Soldadura:Los componentes se sueldan mediante procedimientos de fabricación adecuados y se aplican pruebas no destructivas cuando sea necesario.
- Alisado y corrección:La deformación de la soldadura y la rectitud de la columna se verifican y corrigen cuando es necesario.
- Procesamiento de agujeros:Los orificios para pernos y servicios públicos se perforan o procesan según las dimensiones y ubicaciones especificadas.
- Tratamiento superficial:El óxido y las incrustaciones se pueden eliminar mediante granallado antes de aplicar la imprimación y la capa protectora.
- Inspección final:Las dimensiones, conexiones, soldaduras, estado del revestimiento, marcas y embalaje se inspeccionan antes del envío.
Para columnas de gran diámetro, la construcción soldada proporciona mayor flexibilidad en diámetro y espesor de pared. Mientras tanto, las columnas de tubos sin costura pueden ser útiles cuando se prefiere una construcción sin costura y requisitos dimensionales específicos.
¿Dónde se utilizan las columnas circulares de tubos de acero huecos?
La combinación de rendimiento estructural y geometría cilíndrica limpia permite que estas columnas sirvan para fines arquitectónicos y de ingeniería.
- Plantas industriales:Utilizado como soportes estructurales verticales en fábricas e instalaciones de producción.
- Estadios y recintos de gran envergadura:Adecuado para estructuras donde la carga multidireccional y la apariencia arquitectónica son importantes.
- Pasarelas y marquesinas:El perfil liso proporciona una solución práctica para soportes exteriores expuestos.
- Edificios prefabricados:Los componentes fabricados en fábrica pueden simplificar el montaje y mejorar la coordinación de la construcción.
- Puentes y estructuras municipales:Aplicable a pilares seleccionados, miembros de soporte, postes de barandillas y estructuras relacionadas.
- Arquitectura paisajística:Las columnas cilíndricas pueden proporcionar soporte estructural manteniendo una apariencia visual limpia.
- Estructuras de gran altura:Los miembros CHS más grandes se pueden diseñar para cargas verticales y combinadas sustanciales.
¿Cómo se compara con otras columnas de acero?
Los diferentes perfiles estructurales sirven para diferentes propósitos de ingeniería. Por lo tanto, una sección hueca circular debe evaluarse según los requisitos del proyecto en lugar de tratarse como un sustituto universal de la sección en H o de las secciones huecas cuadradas/rectangulares.
| Característica | Sección hueca circular | Sección hueca cuadrada/rectangular | Acero de sección H |
|---|---|---|---|
| Sección transversal | Redondo y hueco | Cuadrado o rectangular y hueco | Perfil abierto en forma de H |
| Comportamiento multidireccional | Equilibrado alrededor de la sección | Depende de la geometría de la sección | Los ejes fuertes y débiles son distintos. |
| Resistencia torsional | Fuerte comportamiento de sección cerrada | Buen comportamiento en sección cerrada | Generalmente menos eficiente en torsión. |
| Exposición al viento | Perfil cilíndrico aerodinámico | Perfil más angular | Perfil abierto de ala y alma |
| Aspecto Arquitectónico | Liso y cilíndrico | Aspecto geométrico limpio | Aspecto estructural convencional |
| Aplicaciones típicas | Grandes luces, estructuras expuestas, columnas, soportes arquitectónicos. | Edificios, marcos, soportes de equipos. | Marcos de varios pisos y sistemas estructurales pesados. |
La sección apropiada depende de los cálculos estructurales, los requisitos de conexión, las condiciones de fabricación, la disponibilidad de materiales, el presupuesto del proyecto y los estándares de construcción aplicables.
¿Cómo deberían los compradores seleccionar la columna correcta?
Para los equipos de adquisiciones, ingenieros, contratistas y fabricantes de estructuras de acero, una especificación técnica clara puede reducir significativamente los problemas de comunicación y los retrasos en las cotizaciones.
- Definir las cargas de diseño:Proporcione cargas axiales, momentos flectores, efectos de torsión, cargas de viento, condiciones sísmicas y otra información de diseño relevante.
- Confirmar dimensiones:Especifique el diámetro exterior, el espesor de la pared, la longitud y las tolerancias dimensionales requeridas.
- Seleccione el grado del material:Q235B y Q355B son opciones comunes, mientras que la calidad final debe cumplir con los requisitos de diseño del proyecto.
- Determinar los detalles de la conexión:Proporcione las dimensiones de la placa base, la disposición de los pernos de anclaje, los requisitos de las bridas, las ubicaciones de las conexiones de las vigas y los detalles de los refuerzos.
- Considere el medio ambiente:Los ambientes exteriores, húmedos, costeros o químicamente agresivos pueden requerir una mayor protección contra la corrosión.
- Confirmar los requisitos de inspección:Analice la inspección dimensional, la inspección de soldaduras, las pruebas no destructivas, el espesor del recubrimiento y la documentación antes de la producción.
- Planificar logística:Considere la longitud de la columna, las restricciones de transporte, los puntos de elevación, la segmentación, el embalaje y la secuencia de instalación.
Un dibujo detallado o un paquete de especificaciones permite al fabricante determinar la ruta de fabricación y la configuración de conexión más apropiadas. Los compradores también pueden revisar los componentes de acero estructural para comprender cómo se integran las columnas con otros elementos de acero fabricados.
Preguntas frecuentes
¿Qué materiales se utilizan comúnmente para las columnas circulares de tubos de acero huecos?
Los aceros estructurales Q235B y Q355B se especifican comúnmente para estas columnas. El material final debe seleccionarse de acuerdo con los cálculos estructurales, las normas aplicables, las condiciones ambientales y los requisitos del proyecto.
¿Cuál es la diferencia entre columnas de tubos soldados y sin costura?
Las columnas sin costura se fabrican a partir de tubos de acero sin costura y no tienen soldadura longitudinal. Las columnas soldadas se forman a partir de chapa de acero y se unen mediante soldadura. La construcción soldada proporciona mayor flexibilidad para diámetros grandes y espesores de pared personalizados, mientras que las tuberías sin costura pueden ser ventajosas para requisitos estructurales y de diámetro específicos.
¿Se puede personalizar una columna circular de tubo de acero hueco?
Sí. Dependiendo de las capacidades de fabricación y los requisitos de ingeniería, se pueden personalizar el diámetro, el espesor de la pared, la longitud, las placas base, las conexiones superiores, los refuerzos, las placas de conexión, los orificios para pernos, las orejetas de elevación, las configuraciones de empalme y los tratamientos de superficie.
¿Cómo se maneja la protección contra la corrosión?
Las opciones comunes incluyen granallado seguido de sistemas de imprimación, intermedio y acabado. También se puede considerar la galvanización en caliente para aplicaciones adecuadas, particularmente cuando se requiere una mayor protección contra la corrosión.
¿Las columnas de tubos circulares son adecuadas para estructuras exteriores?
Se pueden utilizar en aplicaciones al aire libre como marquesinas, pasarelas, estructuras paisajísticas, instalaciones municipales y otros sistemas de acero expuestos cuando las dimensiones de las columnas, el diseño estructural, las conexiones y el sistema de protección contra la corrosión se especifican adecuadamente.
¿Qué información se debe proporcionar al solicitar una cotización?
La información útil incluye cantidad, calidad del acero, diámetro exterior, espesor de pared, longitud, planos de conexión, detalles de la placa base, requisitos de tratamiento de superficie, estándares de inspección, destino y cronograma de entrega esperado. Los dibujos estructurales son particularmente útiles para proyectos personalizados.
¿Por qué trabajar con un fabricante profesional?
Una columna estructural debe funcionar como parte de un sistema de soporte de carga completo, por lo que la selección de productos debería implicar algo más que comparar precios de tuberías. La precisión de la fabricación, la calidad de la soldadura, los detalles de las conexiones, la protección de las superficies, los procedimientos de inspección, el embalaje y la coordinación de la entrega afectan el resultado final del proyecto.
HAISHENG suministra columnas circulares de tubos de acero huecos que utilizan acero estructural Q235B o Q355B y admite configuraciones de fabricación que incluyen placas base, refuerzos, placas de conexión, pernos de alta resistencia y revestimientos protectores. Para requisitos específicos del proyecto, los compradores pueden proporcionar dibujos, dimensiones, información de carga, cantidad y condiciones de aplicación para poder evaluar la configuración de columna adecuada.
¿Está planificando un proyecto de estructura de acero o buscando columnas estructurales personalizadas?Comparta sus dibujos y requisitos técnicos con HAISHENG hoy. Para la selección de materiales, detalles de fabricación, configuraciones de conexión, soporte de cotizaciones y planificación de entrega,contáctanospara discutir su proyecto con el equipo de HAISHENG.
