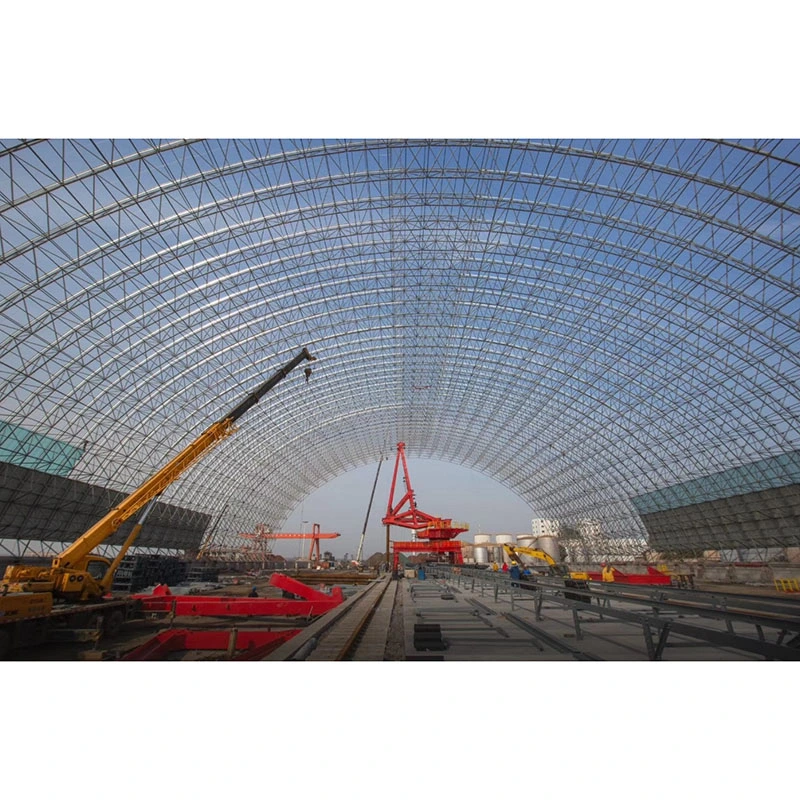

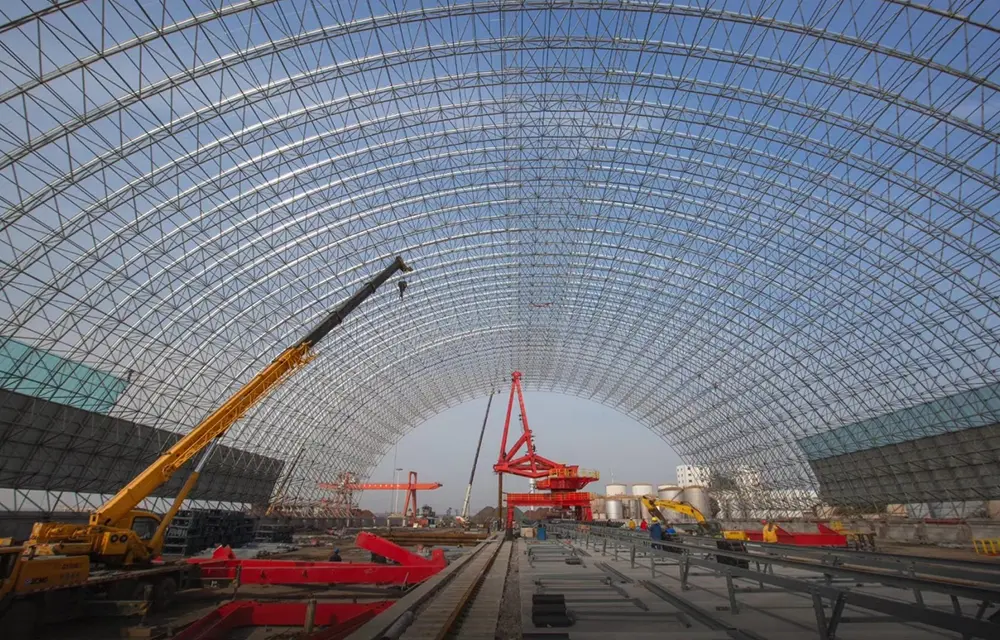

Estructura de carcasa de celosía de acero de largo tramo

A diferencia de los marcos espaciales planos convencionales o los marcos rígidos de portal, la estructura de celosía de acero de largo tramo utiliza un sistema de soporte de carga de rejilla espacial curva. Mientras que las estructuras planas dependen principalmente de la acción de flexión, este sistema logra capacidad de carga a través de una combinación del empuje del arco del armazón y la acción axial de los miembros espaciales.

Este sistema no es simplemente un conjunto de miembros individuales sino una solución completa e integrada que comprende nodos estructurales, cojinetes deslizantes, elementos de cimentación resistentes al empuje, envolventes de techo y protección contra rayos y corrosión. Está diseñado específicamente para abordar los desafíos estructurales asociados con techos sin columnas que superan los 60 metros de luz, geometrías curvas complejas y sitios sujetos a fuertes cargas de viento y nieve. Al equilibrar la estética arquitectónica con la seguridad operativa a largo plazo, se ha convertido en una opción popular para techar instalaciones industriales y lugares públicos de luces ultragrandes.

Criterios de selección y distinciones

1.1 Definición de la industria

La estructura de celosía de acero de largo tramo, a menudo denominada simplemente "cáscara de celosía de acero", es un tipo de estructura de rejilla espacial curva y altamente estáticamente indeterminada. Es esencialmente un marco espacial plano que se ha arqueado para formar una superficie curva continua, que abarca geometrías paraboloides esféricas, elipsoidales, cilíndricas e hiperbólicas. La característica definitoria es la generación de empuje del arco horizontal hacia afuera, lo que requiere soportes, vigas anulares o cimientos resistentes al empuje para contrarrestar las fuerzas internas. Por el contrario, los marcos espaciales planos soportan cargas principalmente en dirección vertical y no generan empuje de arco horizontal; Los principios mecánicos fundamentales que gobiernan los dos sistemas son completamente diferentes.

1.2 Características visuales del comportamiento estructural

- Carga del miembro: principalmente tensión y compresión axial; La ausencia de tensiones de flexión locales garantiza una distribución uniforme de las tensiones.

- Transferencia de carga: las cargas verticales del techo se resuelven a lo largo de la dirección tangencial de la superficie curva en fuerzas axiales dentro de la estructura; la ruta de carga es corta, lo que resulta en una pérdida mínima de energía.

- Idoneidad operativa: una estructura redundante altamente estáticamente indeterminada; La falla localizada de los miembros no desencadena un colapso global, lo que ofrece una resiliencia superior contra vientos repentinos, nieve y eventos sísmicos.

1.3 Clasificación por tramo y configuración de nodos 3D

- Carcasa de celosía de acero de una sola capa: disposición de miembros de una sola capa con muy bajo peso propio; adecuado para domos acristalados de luz pequeña a mediana (15 a 60 m) y pequeños pabellones paisajísticos; aplicable sólo en regiones con poca carga de viento y nieve; Utiliza predominantemente nodos de cubo de acero fundido.

- Estructura de celosía de bolas atornilladas de doble capa: configuración de rejilla de doble capa que comprende cordones superiores e inferiores con miembros de alma conectados; ofrece alta rigidez; adecuado para cobertizos de carbón estándar de gran luz (30 a 100 m) y depósitos de almacenamiento cilíndricos; la opción preferida para sitios del interior con condiciones estándar de viento y nieve.

- Carcasa de celosía de bolas soldadas de doble capa: presenta soldadura de penetración total en los nodos esféricos, lo que proporciona una resistencia excepcional a la deformación; Adecuado para luces ultragrandes (60-200 m) e instalaciones de almacenamiento de cargas pesadas en regiones costeras sujetas a fuertes vientos y fuertes nevadas.

Criterios de selección de materiales primarios: Se selecciona acero Q235B para luces ≤60 my cargas de techo ≤0,9 kN/m²; El acero Q355B se utiliza para luces >60 m, cobertizos de carbón de carga pesada y regiones costeras.

Componentes integrales del sistema de estructuras de celosía de acero de gran luz

2.1 Unidades estructurales de la red primaria

Comprende miembros de sección hueca circular (CHS) cortados a medida y tres tipos de nodos especializados; Todos los miembros se cortan a longitudes específicas según la curvatura de la superficie en lugar de utilizar longitudes estandarizadas. Los materiales base incluyen tubos de acero sin costura y tubos de acero soldados por alta frecuencia, con especificaciones que van desde φ60×3,5 hasta φ219×10. Escenarios de aplicación diferenciados para tipos de nodos:

- Esferas huecas atornilladas: carcasas cilíndricas de baja curvatura y carcasas reticuladas convencionales de doble capa; ensamblado in situ mediante pernos, sin necesidad de soldadura in situ.

- Esferas huecas soldadas: Estructuras de gran luz, cargas pesadas y carcasa gruesa; cuentan con nervaduras de refuerzo anulares internas para resistir la deformación por aplastamiento local.

- Nodos de cubo de acero fundido: Específicos para cúpulas curvas de una sola capa; utilizan conexiones enchufables y ofrecen el más alto nivel de estandarización de componentes.

Sujetadores asociados: Los sistemas de esfera atornillada utilizan pernos, cabezas cónicas, placas de sellado y manguitos estándar de alta resistencia de grado 10.9; Los sistemas de esferas soldadas carecen de sujetadores estándar y dependen completamente de soldaduras a tope de penetración total con bordes biselados.

2.2 Sistemas de apoyo diferenciados

El empuje del arco horizontal de un caparazón reticulado es de 3 a 5 veces mayor que el de una estructura espacial; La selección incorrecta de soporte puede provocar directamente el colapso del techo. Cuatro tipos de soportes y sus escenarios de aplicación:

- Soportes fijos con bisagras: Ubicados en las esquinas del edificio; Restringe el desplazamiento vertical y horizontal bidireccional, soporta más del 60% del empuje del arco del caparazón y permite una rotación menor para aliviar la tensión.

- Soportes deslizantes unidireccionales: Deslizamiento en dirección circunferencial o radial; Diseñado específicamente para liberar el empuje térmico causado por las diferencias de temperatura estacionales, evitando el agrietamiento debido a la expansión y contracción térmica.

- Soportes articulados a tracción: Utilizados en sitios costeros o abiertos y expuestos; resistir las fuerzas negativas de succión del viento y evitar que la carcasa reticulada sea levantada o arrancada por el viento.

- Soportes elásticos: Se utilizan para sitios con asentamientos de cimentación irregulares o para conchas reticuladas de doble curvatura irregular; adaptarse a la deformación de la base para ajustar la distribución de carga.

Accesorios de soporte: placas base de 18–30 mm de espesor, nervaduras de refuerzo laterales de 12–20 mm, pernos de anclaje empotrados Q355B y cuñas niveladoras/antideslizantes.

2.3 Medidas de soporte para la subestructura y la resistencia al empuje

Los encepados de pilotes aislados estándar no pueden contrarrestar el empuje hacia afuera generado por la cubierta reticulada; por lo tanto, se requiere un refuerzo específico. Los cimientos utilizan encepados de pilotes aislados de hormigón armado C30-C35, cimientos de tiras o encepados de pilotes. Se instalan vigas de tierra antilevantamiento y pilares de contrapeso de hormigón en el exterior de los cimientos para limitar el desplazamiento hacia afuera. La tolerancia de planitud para las placas de soporte de acero integradas se establece en ≤2 mm para garantizar un deslizamiento suave de los cojinetes.

2.4 Medidas de apoyo para el cerramiento del tejado y la estabilidad lateral

El sistema de cerramiento del techo comprende tres tipos: paneles con juntas alzadas de aluminio, magnesio y manganeso para cascos de barril curvos, vidrio aislante templado para cúpulas de iluminación natural y láminas de acero perfiladas y revestidas de colores para cobertizos de carbón cerrados. Los miembros estructurales secundarios consisten enteramente en correas de sección C y Z galvanizadas en caliente, complementadas con tirantes de techo y puntales de alero. La estabilidad lateral está asegurada por una viga anular exterior de hormigón armado que contiene el empuje general del arco, junto con refuerzos de acero adicionales en los extremos del hastial y entre las columnas para evitar el desplazamiento lateral en los extremos.

2.5 Sistemas Integrados Anticorrosión, Resistentes al Fuego y de Protección contra Rayos

- Anticorrosión: espesor de revestimiento galvanizado en caliente ≥85μm para sitios estándar del interior y ≥120μm para sitios costeros expuestos a niebla salina; La reparación in situ del galvanizado dañado implica un chorro abrasivo Sa2.5 seguido de un sistema de recubrimiento epóxico de tres capas rico en zinc.

- Resistencia al fuego: los lugares públicos están recubiertos con revestimientos intumescentes resistentes al fuego de película fina (clasificados para una resistencia al fuego de 0,5 h a 2,0 h); Los cobertizos de carbón industriales cerrados no requieren revestimientos resistentes al fuego estándar.

- Protección contra rayos: los miembros de la cuerda superior sirven como una malla natural para capturar rayos, conectados a las barras de refuerzo principales de los cimientos mediante pernos de anclaje para formar un circuito de puesta a tierra completo; no se requieren tiras de protección contra rayos adicionales.

Soluciones listas para implementar

1. Carcasa reticulada de bolas atornilladas de doble capa:

Elementos tubulares de acero + bolas atornilladas + soportes articulados deslizantes unidireccionales + cimentaciones de tiras resistentes al empuje + revestimiento de acero lacado en color; ideal para cobertizos cerrados de carbón seco y silos de agregados; menor costo y menor período de construcción.

2. Carcasa reticulada esférica de bolas soldadas de doble capa:

Tubos soldados de paredes gruesas + esferas huecas soldadas rigidizadas + soportes fijos resistentes a la tracción + cimientos de pilotes + cubiertas de aluminio-magnesio-manganeso; adecuado para domos de gran envergadura en estadios y terminales de aeropuertos; Ofrece la mayor redundancia contra cargas de viento y nieve.

3. Carcasa reticulada de acero de nodo de cubo de una sola capa:

Tubos circulares curvos estandarizados + nodos de cubo de acero fundido + soportes articulados livianos + techo de tragaluz de vidrio; adecuado para atrios paisajísticos y pequeñas salas de exposiciones; Ofrece un atractivo estético superior.

Ventajas prácticas clave

1. Eficiencia estructural y rentabilidad:

Para un tramo de 100 m, el consumo de acero es entre un 18% y un 25% menor que el de los pórticos espaciales planos de doble capa; El efecto de arco de la carcasa distribuye naturalmente las cargas, eliminando la necesidad de futuros refuerzos estructurales.

2. Geometría curva versátil:

Capaz de formar techos con formas esféricas o complejas de doble curvatura; excede el límite de luz económica de 36 m de los marcos rígidos del pórtico y cumple con los requisitos de aprobación para formas arquitectónicas únicas.

3. Drenaje natural y riesgo reducido de fugas:

La geometría curva proporciona una pendiente inherente para el drenaje, lo que elimina la necesidad de capas de relleno adicionales para crear una pendiente y reduce los riesgos de mantenimiento asociados con las goteras en el techo y el estancamiento de agua.

4. Alta estabilidad en condiciones extremas:

Como estructura altamente estáticamente indeterminada, supera a todas las estructuras planas de acero al resistir vientos de escala Beaufort 12, ventiscas y actividad sísmica regional.

5. La construcción modular reduce los riesgos a gran altitud:

Soporta montaje integrado en el suelo seguido de elevación hidráulica; reduce el trabajo a gran altura en un 70%, reduciendo así la tasa de accidentes de seguridad en el sitio.

6. Bajos costos de operación y mantenimiento del ciclo de vida:

Las secciones huecas circulares uniformes facilitan la eliminación e inspección del óxido; El techo curvo permite que el agua de lluvia y el polvo se deslicen naturalmente, reduciendo la frecuencia de limpieza a la mitad.

Análisis comparativo con productos de la competencia

5.1 Diferencias de comportamiento estructural

Los marcos rígidos de portal experimentan sólo flexión plana y unidireccional; Los costos aumentan cuando los tramos superan los 36 m y no pueden formar formas curvas. Los marcos espaciales planos dependen puramente de la tensión y compresión espacial sin empuje del arco horizontal; adaptarlos a superficies curvas requiere numerosos componentes no estándar, lo que aumenta los costes en más del 40%. Las estructuras de celosía de acero de tramo largo utilizan una acción de arco espacial bidireccional, lo que las hace naturalmente adecuadas para superficies curvas y ofrece importantes ventajas de costos para tramos ultragrandes.

5.2 Diferencias de construcción y cerramiento

Los marcos espaciales generalmente requieren un ensamblaje pieza por pieza en altura, lo que limita la flexibilidad del sitio; Las carcasas de celosía de acero permiten elegir entre cuatro métodos de construcción, incluidas técnicas de deslizamiento rotacional adecuadas para espacios confinados. En cuanto al cerramiento, la curvatura de la estructura de celosía de acero se alinea perfectamente con los paneles de aluminio, magnesio y manganeso y el vidrio curvado, eliminando la tensión de torsión en los paneles del techo y reduciendo el riesgo de futuras grietas.

5.3 Diferencias en el tratamiento anticorrosión

Los miembros estructurales consisten enteramente en tubos circulares sin costura, lo que elimina las "zonas muertas" que atrapan la suciedad que se encuentran en los ángulos o canales de acero; esto garantiza una cobertura completa durante las aplicaciones de recubrimiento y galvanizado en caliente, lo que extiende la vida útil anticorrosión en entornos costeros entre 8 y 12 años en comparación con los marcos espaciales planos. Flujo de trabajo de procesamiento estandarizado por categoría

6.1 Flujo de trabajo de procesamiento principal para marcos espaciales de bolas atornilladas de doble capa

1. Mecanizado de precisión de bolas atornilladas: pieza en bruto de forja de acero redondo → Acabado de superficie esférica con torno → Perforación y roscado de múltiples estaciones en ángulos/curvaturas específicos → Inspección de partículas magnéticas (MPI) para detectar grietas internas → Galvanizado en caliente.

2. Mecanizado de precisión de miembros: Corte CNC de tubos de acero a medida → Mecanizado de cabezas cónicas → Soldadura circunferencial de CO2 de penetración total en ambos extremos → Pruebas ultrasónicas (UT, Grado II) en el 20% de los miembros críticos → Granallado (Sa 2.5) para eliminación de óxido → Galvanizado en caliente.

3. Procesamiento de accesorios: Templado, revenido e inspección de pernos Grado 10.9; Galvanizado simultáneo de manguitos y tornillos de fijación para garantizar tolerancias de ajuste de rosca.

4. Premontaje en fábrica: Montaje de plantilla de montaje curvo a escala 1:1 → Montaje de prueba de unidades en forma de abanico → Verificación de elevación esférica y profundidad de inserción de pernos → Ajuste de miembros no estándar.

5. Empaque zonal: Empaque categorizado en base a numeración circunferencial y radial → Marcado de secuencia de montaje en sitio.

6. Instalación en obra: Nivelación de soportes → Montaje de rejilla de cordón inferior → Instalación de largueros y cierre de cordón superior → Apriete final de pernos de alta resistencia → Retoque de galvanizado y revestimiento ignífugo.

6.2 Flujo de trabajo especializado para marcos espaciales de bolas soldadas de doble capa

Estampación de hemisferios de placa de acero → Biselado → Montaje de nervaduras anulares internas de refuerzo → Soldadura por arco sumergido (SAW) para cierre de esferas → Inspección de soldadura 100% UT (Grado II) → Rectificado y galvanizado de esferas; Soldadura en bisel de penetración total in situ de miembros a esferas, con inspección y aceptación de cada soldadura.

6.3 Flujo de trabajo especializado para marcos espaciales de nodo central de una sola capa

Fundición de precisión de nodos de acero fundido → Mecanizado de ranuras de conexión multidireccionales → Fresado de extremos de tubos curvos → Montaje de prueba de unidad de fábrica → Galvanizado general; Montaje en el sitio mediante inserción y bloqueo con pernos: no se requiere trabajo en caliente ni soldadura en el sitio.

6.4 Flujo de trabajo de procesamiento estandarizado para soportes

Corte CNC de placas base y placas de refuerzo → Biselado, montaje y soldadura → Fresado de precisión de superficies deslizantes → Inspección de soldadura → Galvanizado de pernos de anclaje y embalaje del juego completo.

Parámetros completos de rendimiento en inglés

7.1 Parámetros geométricos de miembros y nodos

Especificación de tubería de acero común: φ60×3.5, φ76×4, φ89×4, φ114×4, φ140×6, φ159×8, φ180×10, φ219×10

Espaciado de rejilla convencional: 1,5 m ~ 3,5 m para estructuras de celosía esféricas y cilíndricas

Tolerancia de mecanizado de miembros: desviación de longitud total ±1,0 mm, linealidad ≤ L/1000

Nodo esférico atornillado: Diámetro φ120~φ400mm, espesor de pared 12~20mm, tolerancia del ángulo del orificio del tornillo ±15′

Nodo esférico hueco soldado: Diámetro φ200~φ500mm, espesor de pared 14~22mm con anillo de refuerzo interno

Placa base de soporte: 18~30 mm de espesor, placa de refuerzo 12~20 mm, material del perno de anclaje Q355B

7.2 Tabla de propiedades mecánicas del material

7.3 Parámetros de luz y soporte de carga

Envergadura económica de carcasa de celosía de una sola capa: 15 m ~ 60 m

Envergadura económica de carcasa de celosía esférica atornillada de doble capa: 30 m ~ 100 m

Envergadura máxima de carcasa de celosía esférica soldada de doble capa: 60 m ~ 200 m

Índice de carga del techo: carga muerta 0,35~0,90 kN/㎡, carga viva 0,5~1,2 kN/㎡; Carga viva de cobertizo de carbón cerrado de hasta 2,5 kN/㎡

Control de deformación de temperatura: las carcasas cilíndricas ultralargas deben adoptar soportes deslizantes unidireccionales para liberar el empuje del arco de temperatura

7.4 Estándares de inspección de soldadura

Soldadura circunferencial de tubería esférica atornillada: soldadura de grado 2, inspección ultrasónica UT al 20 % para miembros clave, inspección al 100 % para proyectos clave a nivel nacional

Soldadura a tope esférica soldada: soldadura de grado 2 de penetración total, inspección UT 100% para carcasas de celosía de carga pesada

7.5 Índice técnico anticorrosión e ignífugo

Galvanizado en caliente en fábrica: ≥85μm para zonas del interior, ≥120μm para zonas costeras de niebla salina

Estándar de reparación in situ: chorro de arena Sa2.5, espesor total de película seca ≥120μm para sistema de pintura de tres capas

Duración de la resistencia al fuego: 0,5 h/1,0 h/1,5 h/2,0 h para revestimiento ignífugo de capa fina de edificios públicos

7.6 Control de precisión de la instalación en sitio

Desviación del haz anular y del eje de soporte ≤±5 mm, desviación de elevación del soporte ≤±3 mm

Desviación de altura de soportes adyacentes ≤2 mm, desviación total de elevación de la carcasa ≤1/1000 de la altura de diseño

7.7 Referencia de Consumo de Acero del Proyecto (Área de Proyección)

Domo de iluminación natural de una sola capa: 10~20kg/㎡

Carcasa cilíndrica convencional de doble capa: 20~33kg/㎡

Enrejado de cobertizo de carbón cerrado de doble capa: 33~55kg/㎡

Métodos de instalación in situ adaptados a las condiciones del proyecto

Los esquemas de instalación para estructuras de celosía de acero de gran luz se seleccionan en función de las condiciones del sitio para abordar desafíos como el espacio limitado y las limitaciones de acceso de grúas:

1. Montaje a granel a gran altitud: Adecuado para sitios dispersos de espacios pequeños, no se requiere equipo de elevación grande

2. Montaje del bloque: divida la carcasa en bloques en forma de abanico, ensamble en el suelo y levante por separado.

3. Elevación hidráulica general: preferida para lugares interiores de gran envergadura, minimiza los riesgos de operación a gran altitud

4. Instalación de deslizamiento rotacional: Adecuado para sitios costeros estrechos con radio de giro de grúa limitado

Preguntas frecuentes

P1 ¿Cómo puedo elegir rápidamente entre estructuras de celosía de acero de larga duración de una o dos capas?

Para luces ≤60 m en áreas no costeras sin acumulación de nieve y con altos requisitos de iluminación natural, se prefiere una carcasa de celosía de nodo central de una sola capa (30 % menos de costo). Para luces >60 m, o en escenarios costeros, con mucha nieve o con carga pesada (almacenamiento de material), es obligatorio un armazón de celosía de doble capa para evitar la inestabilidad local por pandeo asociada con estructuras de una sola capa.

P2 ¿Se pueden prescindir de los soportes deslizantes en las estructuras de celosía?

No. Para los cascos de barril que superan los 45 m de longitud o las cúpulas que superan los 50 m de diámetro, la deformación térmica genera fuerzas de empuje internas que superan con creces la capacidad de carga del acero; omitir los soportes deslizantes causaría directamente la flexión o fractura del miembro.

P3 ¿Se puede realizar un corte o perforación secundario en el sitio después de la galvanización en caliente?

Está prohibido realizar cortes o perforaciones secundarias. Todas las ubicaciones de los orificios y las longitudes de los miembros se prefabrican en fábrica y solo se realiza el ensamblaje atornillado en el sitio; El corte daña el revestimiento galvanizado, que no se puede reparar por completo, lo que reduce significativamente la vida útil resistente a la corrosión de la estructura.

P4 ¿Cuál es la diferencia en los costos de operación y mantenimiento a largo plazo entre las estructuras de celosía de acero y los marcos espaciales?

Para el mismo tramo, la superficie curva de una estructura de celosía ofrece capacidades de autolimpieza superiores, lo que reduce los costos anuales de limpieza del techo en un 45 %. Además, los miembros sometidos a carga axial no sufren flexión inducida por fatiga, lo que elimina la necesidad de refuerzo estructural en un plazo de 30 años; por lo tanto, el rendimiento de operación y mantenimiento es muy superior al de los marcos espaciales planos.

Ventajas del servicio HAISHENG

1. Selección y diseño estructural inicial: Los servicios de preventa incluyen el suministro de planos especializados complementarios para diseños de soportes y refuerzo de vigas anulares (basados ​​en parámetros locales de viento/nieve, intensidad sísmica y condiciones geológicas) para evitar errores de diseño relacionados con la resistencia al empuje lateral de los cimientos.

2. Documentación bilingüe integral: suministro de documentación completa en inglés y chino, incluidos informes de materiales, informes de pruebas ultrasónicas (UT) para soldaduras, certificados de galvanización y cálculos estructurales de instalación, para cumplir directamente con los requisitos de los supervisores extranjeros y el despacho de aduanas.

3. Embalaje Protector para Transporte Transfronterizo: Los nodos esféricos se envuelven individualmente en plástico de burbujas; los miembros delgados están agrupados sobre bastidores de acero con protectores en las esquinas; y todos los artículos cuentan con un embalaje sellado, resistente a la niebla salina, adecuado para el transporte marítimo.

4. Orientación técnica remota bilingüe las 24 horas, los 7 días de la semana: soporte de video en tiempo real que cubre la nivelación de cojinetes deslizantes, el ajuste de pernos por etapas y el empalme de vigas anulares.

5. Cobertura de garantía integral: Garantía estructural de 5 años en los miembros principales; garantías anticorrosión para el revestimiento galvanizado en caliente (15 años para zonas del interior, 8 años para zonas costeras); y disponibilidad de repuestos de por vida para conectar nodos.
