Placas base de acero integradas para instalación estructural

Comúnmente conocidas como placas integradas o componentes de acero integrados, las placas base de acero integradas para instalación estructural son conectores de anclaje prefabricados esenciales para nuevas construcciones de acero y hormigón. Fabricadas en fábrica soldando barras de anclaje a una placa de acero laminada en caliente, se incrustan dentro de vigas, columnas, paredes o cimientos antes del vertido de concreto, dejando la superficie de la placa expuesta para que sirva como base para la soldadura posterior. A diferencia de los anclajes químicos o de expansión postinstalados, estas placas incrustadas dependen del concreto que recubre las barras de anclaje para lograr el enclavamiento mecánico y la transferencia de carga. Ofrecen una resistencia superior a la fatiga, una alta capacidad de carga y garantizan cero daños estructurales, cumpliendo con los requisitos de conexión en una amplia gama de escenarios, desde aplicaciones estructurales estándar hasta cargas dinámicas/de servicio pesado y entornos costeros propensos a la corrosión.

Definición y funciones del producto

I. Definición del producto

El conjunto completo de placa base de acero empotrada consta de una placa frontal y barras de anclaje traseras soldadas, comprendiendo tres secciones funcionales: la placa plana principal, el sistema de anclaje portante y elementos auxiliares de posicionamiento. Una vez incrustadas, las barras de anclaje quedan completamente revestidas de hormigón, mientras que la superficie de la placa expuesta se suelda en el sitio a ménsulas de acero, vigas de acero, marcos de muro cortina o soportes de tuberías. Esto crea una conexión rígida entre la estructura de hormigón y acero, facilitando la transferencia de todas las fuerzas internas en la junta. II. Capacidades funcionales en sitio

1. Transferencia de carga multidireccional: soporta simultáneamente compresión vertical, corte horizontal y momentos de flexión excéntrica; Se adapta a cargas cíclicas como operaciones de arranque/parada de grúas y vibración de equipos.

2. Conexión de nodo: reemplaza las ménsulas de concreto moldeadas in situ; simplifica la construcción de juntas de acero y hormigón y estandariza las interfaces de conexión.

3. Posicionamiento de Precisión: Bloquea los ejes de instalación y elevaciones de estructuras de acero, evitando desplazamientos o desalineaciones posteriores de los componentes de acero.

4. Soporte temporal: Sirve como cuñas temporales o soportes de elevación para componentes de acero durante la construcción, lo que reduce la necesidad de andamios temporales.

Clasificación y selección de productos

I. Clasificación por aplicación de carga

1. Placas estructurales primarias integradas: Placas gruesas Q235B/Q355B utilizadas para nodos de soporte de carga críticos, como placas base de columnas de acero, conexiones de vigas primarias/secundarias y soportes de vigas de grúa; requiere pruebas de extracción de soldaduras.

2. Placas integradas estructurales/secundarias: placas delgadas estándar de 8 a 12 mm que se utilizan para nodos de soporte de carga secundarios, como barandillas, techos suspendidos, soportes de servicios públicos y marcos de paredes exteriores; No requiere pruebas de capacidad de carga.

3. Placas integradas engrosadas de alta resistencia: placas principales engrosadas de 16 a 30 mm con nervaduras de refuerzo; Se utiliza para plataformas de equipos pesados ​​y soportes de cimientos sujetos a momentos de flexión elevados.

II. Clasificación por estructura de barra de anclaje trasera

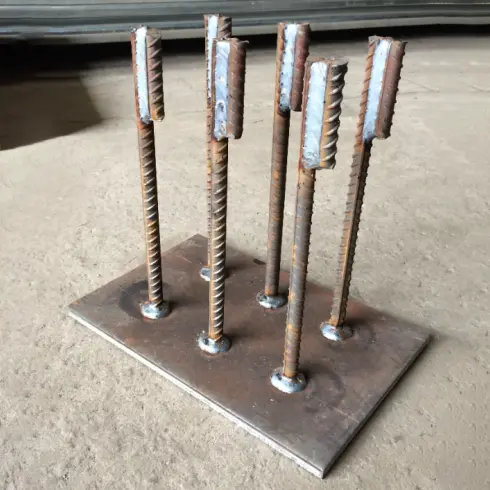

1. Tipo de barra de anclaje recta: tipo estándar de la industria con múltiples barras de acero redondas soldadas verticalmente a la superficie de la placa; adecuado para nodos estándar de carga estática; coste de fabricación más bajo.

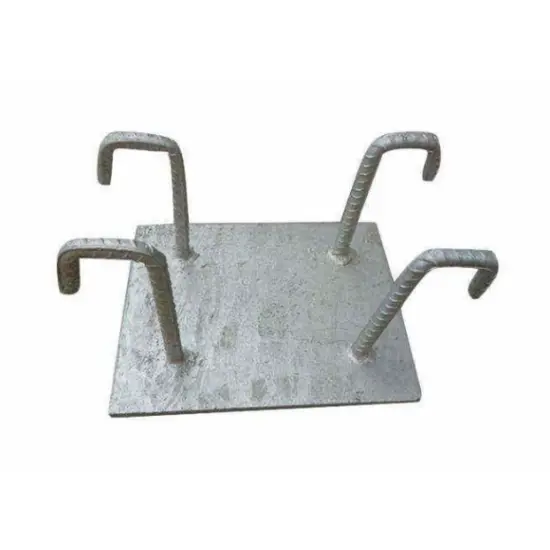

2. Tipo de barra de anclaje con gancho en forma de L: Las barras de anclaje cuentan con una curvatura en frío de 90° con longitudes de sección recta compatibles; la resistencia a la extracción aumentó entre un 25 % y un 40 %; Se utiliza para nodos voladizos de alta tensión.

3. Tipo reforzado compuesto: presenta nervaduras de refuerzo de acero plano adicionales en la parte posterior y pequeñas placas de anclaje en los extremos de las barras de anclaje; la capacidad de extracción aumentó en más del 20%; Adecuado para aplicaciones de servicio pesado que involucran vibraciones intensas.

III. Clasificación por material base

1. Tipo estándar: placa principal Q235B y barras de anclaje HPB300; Adecuado para ambientes interiores secos en general, como fábricas estándar y edificios de oficinas.

2. Tipo de servicio pesado: placa base Q355B, barras de anclaje HRB400E; Diseñado para instalaciones industriales de gran envergadura, alta carga y equipadas con grúas.

Lista detallada de kits de componentes estandarizados

I. Conjuntos principales integrados prefabricados en fábrica

Totalmente soldado, rectificado y preperforado en fábrica; Listo para empotrar directamente en el sitio sin soldadura ni procesamiento adicional.

1. Placas base empotradas: Espesores de 8/10/12/14/16/20/25/30 mm; admite formas cuadradas, rectangulares, circulares y personalizadas; Orificios para pernos preperforados y biseles de soldadura disponibles.

2. Barras de anclaje: Diámetros comunes de Φ12/14/16/18/20 mm; dispuestos en conjuntos de 4, 6 u 8 en un patrón de cuadrícula uniforme; profundidad efectiva de empotramiento ≥15d para barras rectas; sección recta de barras enganchadas ≥10d.

3. Componentes de refuerzo: Refuerzos de barra plana y placas de anclaje de extremo (mismo material que la placa base); incluido sólo en pedidos de servicio pesado.

II. Accesorios de instalación en sitio

1. Barras de posicionamiento: segmentos cortos de barras de refuerzo soldados por puntos al borde de la placa para controlar el desplazamiento horizontal y la elevación del empotramiento durante el vertido del hormigón.

2. Separadores de hormigón: bloques de plástico o cemento que garantizan una cubierta de hormigón de 15 a 30 mm debajo de la placa para evitar la corrosión de la superficie de la placa.

3. Consumibles protectores: Adhesivos antioxidantes y película protectora de PE para la superficie de la placa para evitar la adhesión de la lechada de cemento y la oxidación instantánea de la superficie.

4. Consumibles de soldadura compatibles: electrodos E43 para Q235B; Electrodos E50 para Q355B; específicamente para conexiones de componentes de acero en sitio.

III. Ejemplos de configuraciones de proyecto estándar

1. Barandillas y soportes de servicios públicos: placa base Q235B de 10 mm + 4 barras de anclaje rectas HPB300 de Φ14 + barras de posicionamiento + espaciadores de plástico.

2. Conexiones de vigas de acero estándar: placa base Q235B de 12 a 14 mm + 6 barras de anclaje HRB400E de Φ16 (opciones rectas o con gancho).

3. Vigas de grúa y soportes de equipos: placa principal Q355B de 16–20 mm + ocho barras de anclaje con gancho de Φ18 + nervaduras de refuerzo de longitud completa en la parte posterior.

Requisitos estructurales obligatorios para instalación empotrada

1. Control del recubrimiento de concreto: El recubrimiento de concreto en la parte inferior de la parte empotrada debe mantenerse estrictamente entre 15 mm y 30 mm; Una cobertura insuficiente provoca corrosión, mientras que una cobertura excesiva reduce la capacidad de carga del anclaje.

2. Espaciado de las barras de anclaje: el espaciado de centro a centro entre las barras de anclaje adyacentes debe ser ≥3d (diámetro de la barra) y no menos de 40 mm; La distancia desde las barras de anclaje hasta el borde de la placa debe ser ≥1,5d para evitar que se rompa el borde.

3. Especificaciones de soldadura: Se prefiere la soldadura de filete continua de doble cara; para soldadura de un solo lado, la longitud efectiva de la soldadura debe ser ≥5d y el tamaño del tramo de soldadura ≥0,6 veces el diámetro de la barra de anclaje.

4. Planitud de instalación: La superficie de la placa debe estar al ras con la superficie de concreto terminada; la desviación de elevación debe ser ≤±3 mm; Se prohíbe la inclinación o los huecos/espacios debajo de la placa.

Ventajas comparativas frente a anclajes y limitaciones posteriores a la instalación

Puntos de referencia: Placas fijadas con anclajes químicos, placas fijadas con pernos de expansión y ménsulas de hormigón coladas in situ; Comparación basada en puntos débiles prácticos de ingeniería.

I. Diferencias en el desempeño estructural

1. Estabilidad a la fatiga: Las placas base de acero integradas para instalación estructural cuentan con barras de anclaje completamente revestidas en concreto, que transfieren cargas mediante un dispositivo de bloqueo mecánico; no presentan problemas como el envejecimiento del adhesivo o el aflojamiento de los pernos y pueden soportar vibraciones cíclicas a largo plazo de equipos y grúas. Por el contrario, los adhesivos de anclaje químicos son propensos a agrietarse después de 5 a 8 años debido a la exposición a la humedad, y los pernos de expansión se aflojan fácilmente con vibraciones prolongadas.

2. Capacidad de carga: Para las mismas especificaciones de sección transversal, las placas integradas ofrecen >35 % más resistencia a la extracción y al corte que los anclajes postinstalados; Los componentes postinstalados no pueden cumplir con los requisitos de carga para soportes de vigas de grúa que superan las 10 toneladas.

3. Control de deformación de la placa: La placa de acero sólida transfiere cargas de manera uniforme, evitando indentaciones locales o deformaciones bajo presión; Las placas postinstaladas dependen de puntos de anclaje discretos, lo que genera cargas concentradas que fácilmente provocan que las placas se doblen.

II. Diferencias en el cronograma de construcción y daños estructurales

1. Eficiencia de la construcción: la instalación preincrustada se realiza sincrónicamente con el vertido de hormigón civil, evitando interferencias con el cronograma de montaje posterior de la estructura de acero; por el contrario, las placas postinstaladas requieren perforación, limpieza de orificios, inyección de adhesivo y curado, un proceso que lleva tres veces más tiempo por unidad, incluido un período obligatorio de curado del adhesivo de 72 horas.

Integridad estructural: el preincrustado no compromete el refuerzo de hormigón existente; La perforación posterior a la instalación conlleva un alto riesgo de cortar las barras de refuerzo primarias que soportan la carga, creando peligros estructurales permanentes que no pueden rectificarse más adelante.

III. Diferencias en precisión y durabilidad de la instalación

Precisión de ensamblaje: las placas preincrustadas se colocan mediante restricciones de encofrado, lo que garantiza una alineación axial recta y desviaciones de elevación consistentes dentro de 3 mm; Las placas postinstaladas dependen de la alineación manual, lo que a menudo genera desviaciones superiores a 8 mm y requiere cuñas para nivelar.

Resistencia a la corrosión y durabilidad: Sólo la superficie de la placa expuesta requiere tratamiento anticorrosión, ya que las barras de anclaje traseras están selladas permanentemente contra la humedad; los anclajes postinstalados y los orificios perforados son propensos a la acumulación de agua y a la oxidación, con "puntos ciegos" inaccesibles que no se pueden tratar.

Vida útil: Las placas preintegradas que cumplen con las normas coinciden con la vida útil del edificio (≥50 años) y no requieren inspecciones de rutina; Los componentes postinstalados requieren una nueva inspección de los pernos y el adhesivo cada dos años, lo que implica altos costos de operación y mantenimiento.

IV. Limitaciones inherentes

Restricciones de aplicación: Adecuado sólo para construcciones nuevas; la preincrustación es imposible para renovaciones completadas o soportes modernizados, lo que requiere métodos posteriores a la instalación.

Baja tolerancia a errores en las primeras etapas: Rectificar errores de posicionamiento para placas preincrustadas es extremadamente difícil, requiere una demolición extensa del concreto e incurre en altos costos de retrabajo.

Desventajas de logística y almacenamiento: los productos terminados son voluminosos y ocupan mucho más espacio de almacenamiento y transporte en comparación con los anclajes pequeños.

V. Guía de selección rápida

Nuevas estructuras de acero y hormigón, cargas pesadas/dinámicas o instalaciones de muros cortina por lotes: priorice las placas de acero preincrustadas.

Renovaciones de edificios existentes o modernizaciones esporádicas con cargas livianas: seleccione placas de anclaje químico postinstaladas.

Proceso de producción en masa estandarizado

1 Verificación de Materia Prima y Pretratamiento

Verificar los certificados de calidad originales del fabricante y los números de lote/calor de placas de acero y barras de refuerzo; realizar muestreos y pruebas de propiedades mecánicas; rechazar placas con laminaciones, grietas o corrosión profunda. Utilice amoladoras angulares y chorro de arena para eliminar las cascarillas de laminación y el aceite de las zonas de soldadura, evitando inclusiones de escoria y soldaduras en frío. Apile los materiales primarios sobre soportes elevados en áreas designadas, categorizadas por especificación, para evitar la oxidación causada por la humedad del suelo.

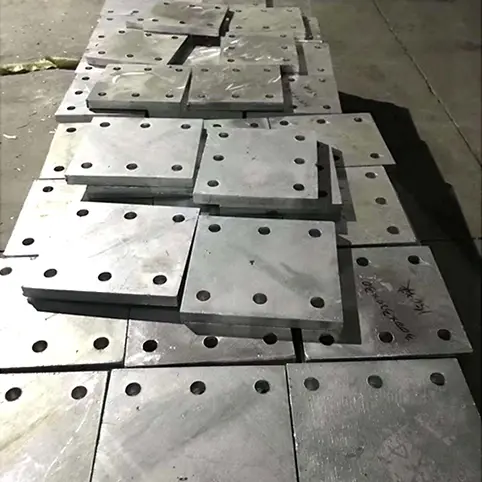

2 Corte y biselado de placas de acero CNC

Utilice cortadoras y cizallas de plasma CNC para cortar materiales; Formar placas irregulares en una sola pasada. Tolerancias dimensionales internas: largo y ancho ±2 mm; desviación diagonal ≤3 mm. Quite manualmente las rebabas de todos los bordes cortados; biseles de soldadura premecanizados para soldadura a tope de placas en sitio, asegurando que los ángulos de bisel cumplan estrictamente con las especificaciones del dibujo.

3 Corte y doblado en frío de barras de anclaje

Corte las barras en longitudes fijas utilizando cortadores de barras de refuerzo; Tolerancia de longitud ±3 mm. Forme todos los ganchos en forma de L mediante flexión en frío a temperatura ambiente (ángulo de curvatura de 90°); Está estrictamente prohibido calentar con llama para evitar grietas por flexión. Asegúrese de que la sección recta del gancho sea al menos 10 veces el diámetro de la barra (10d); biselar y desbarbar después del doblado.

4 Prefabricación de componentes de refuerzo de servicio pesado

Corte las nervaduras de refuerzo y las placas de anclaje de los extremos pequeños del mismo lote y grado de acero que las placas principales para garantizar coeficientes de expansión térmica consistentes y evitar la deformación provocada por la tensión de soldadura. Mantenga una tolerancia dimensional uniforme de ±2 mm y combine/categorice previamente los componentes con las placas principales.

5 Posicionamiento de plantillas y soldadura estandarizada

Utilice plantillas de posicionamiento especializadas para asegurar las barras de anclaje, asegurándose de que las desviaciones en la distancia al borde y el espaciado sean ≤3 mm. Haga coincidir estrictamente los consumibles de soldadura con el metal base (por ejemplo, Q235 con electrodos E43; Q355 con electrodos E50). Priorice la soldadura en ángulo de doble cara y luego elimine completamente la escoria; aplique soldadura de longitud completa para reforzar nervaduras y pequeñas placas de anclaje en componentes de alta resistencia.

6 Corrección en frío y rectificado de acabado posterior a la soldadura

Corregir la deformación inducida por la soldadura mediante gatos mecánicos (corrección en frío); La corrección de calor basada en llamas está prohibida. Asegúrese de que la planitud de la placa se mantenga dentro de los 3 mm en un tramo de 2 m después de la corrección. Pula todas las soldaduras y esquinas afiladas para eliminar los bordes afilados, evitando daños a las películas protectoras en el sitio o lesiones al personal de construcción.

7 Tratamiento superficial anticorrosión graduado

1). Condiciones secas en interiores: Limpieza con chorro abrasivo hasta grado Sa2.5; aplicación de dos manos de imprimación anticorrosión epoxi; espesor total de película seca ≥60μm.

2). Condiciones exteriores/húmedas: Galvanizado completo en caliente; Espesor del recubrimiento de zinc ≥65μm para entornos estándar.

3). Condiciones costeras/altamente corrosivas: galvanizado en caliente de alta resistencia; espesor del recubrimiento de zinc ≥85μm; Rectificado posterior al proceso para eliminar goteos o corridas de zinc en la superficie.

8 Inspección integral de calidad, etiquetado, embalaje y envío

Incluye reverificación dimensional, inspección visual y pruebas de extracción de soldaduras por lotes (criterios de aceptación: sin separación de soldadura ni desgarro del material base de la barra de refuerzo de acero). Cada unidad está marcada con: tipo de material, espesor de la placa, especificaciones de la barra de anclaje y tipo de tratamiento anticorrosión. Se colocan protectores de esquinas de goma entre las placas para proteger contra la lluvia y la humedad; se instalan soportes en componentes extralargos o de forma irregular para evitar deformaciones durante el transporte; Los certificados de materiales y los informes de inspección de fábrica se incluyen con el envío.

Resumen de ventajas principales

1. Soporte de carga estable: Distribución de carga multidireccional equilibrada; resistente a vibraciones y fatiga; Adecuado para cargas cíclicas de alta resistencia.

2. Construcción Eficiente: Empotramiento sincronizado durante obras civiles; Reduce el tiempo de instalación posterior de la estructura de acero en más de un 30%.

3. Personalización flexible: dimensiones, formas, aberturas y procesos anticorrosión totalmente personalizables.

4. Seguridad estructural: Sin daños por perforación de concreto; elimina riesgos estructurales ocultos.

5. Ahorro de costos durante el ciclo de vida: Bajo mantenimiento y alta durabilidad; El costo total de los nuevos proyectos es más de un 18% menor que el de los métodos de anclaje postinstalados.

Tabla de parámetros de rendimiento de fábrica para todas las categorías de productos

8.1 Parámetros mecánicos para placas base

8.2 Parámetros mecánicos para barras de anclaje

8.3 Tabla resumen de tolerancias de instalación en sitio

Lista de estándares de cumplimiento

Norma para el diseño de estructuras de acero: GB 50017

Especificación Técnica para Soldadura de Estructuras de Acero: JGJ 81

Código para diseño de estructuras de hormigón: GB 50010

Especificación Técnica para Anclajes Postinstalados en Estructuras de Concreto: JGJ 181

Atlas de diseño estándar para detalles de conexión acero-hormigón: 22G522

Preguntas frecuentes

1. P1: ¿Cómo se debe manejar el óxido superficial que aparece posteriormente en la placa incrustada?

R: Para superficies interiores con un ligero óxido superficial, simplemente lije el área y aplique una imprimación de zinc en aerosol frío; Para láminas galvanizadas para exteriores con pérdida localizada de zinc, aplique una capa de reparación rica en zinc (espesor de película seca ≥ 60 μm); no es necesario devolver todo el componente a la fábrica para volver a galvanizarlo.

2. P2: ¿Cómo se debe elegir entre barras de anclaje rectas y barras de anclaje con gancho?

R: Utilice barras de anclaje rectas para cargas estáticas verticales y fuerzas de tracción inferiores a 80 kN; para balcones en voladizo, muros cortina exteriores y aplicaciones de vigas de grúa que involucran fuerzas de tracción laterales, use barras de anclaje con gancho de 90° exclusivamente para evitar fallas por extracción.

3. P3: ¿Cómo se puede corregir una placa empotrada inclinada después del vertido de hormigón?

R: Si la desviación es inferior a 5 mm, se puede nivelar y soldar utilizando una placa de calce; si la desviación supera los 5 mm e implica inclinación, está estrictamente prohibido el realineamiento forzado; en su lugar, instale una placa de anclaje de refuerzo lateral para distribuir la carga y evitar el agrietamiento de las juntas.

4. P4: ¿La soldadura de placas incrustadas galvanizadas en caliente daña el revestimiento anticorrosión?

R: Sí, la capa de zinc en los puntos de soldadura se dañará. Después de la soldadura en obra, los puntos de soldadura y las zonas afectadas por el calor deben someterse a un arenado seguido de la aplicación de un revestimiento rico en zinc; de lo contrario, los puntos de soldadura serán los primeros en oxidarse, probablemente dentro de tres años.

5. P5: ¿Se pueden conectar placas de base de acero integradas para instalación estructural a los bordes de una plataforma de piso compuesto?

R: Sí. Las placas empotradas estándar de 12 mm se pueden soldar directamente en el sitio a la brida del encofrado de borde de acero sin adaptadores adicionales, coincidiendo perfectamente con los detalles de la junta especificados en el atlas de diseño estándar 22G522.

6. P6: ¿Por qué no se recomienda el anclaje postinstalado para proyectos de carga pesada?

R: Bajo cargas pesadas o dinámicas, existe el riesgo de que el adhesivo falle por fluencia. Los principales institutos de diseño nacionales prohíben explícitamente el anclaje postinstalado para vigas de grúas y plataformas de equipos; Las placas integradas son la única opción compatible especificada en los planos de diseño.
