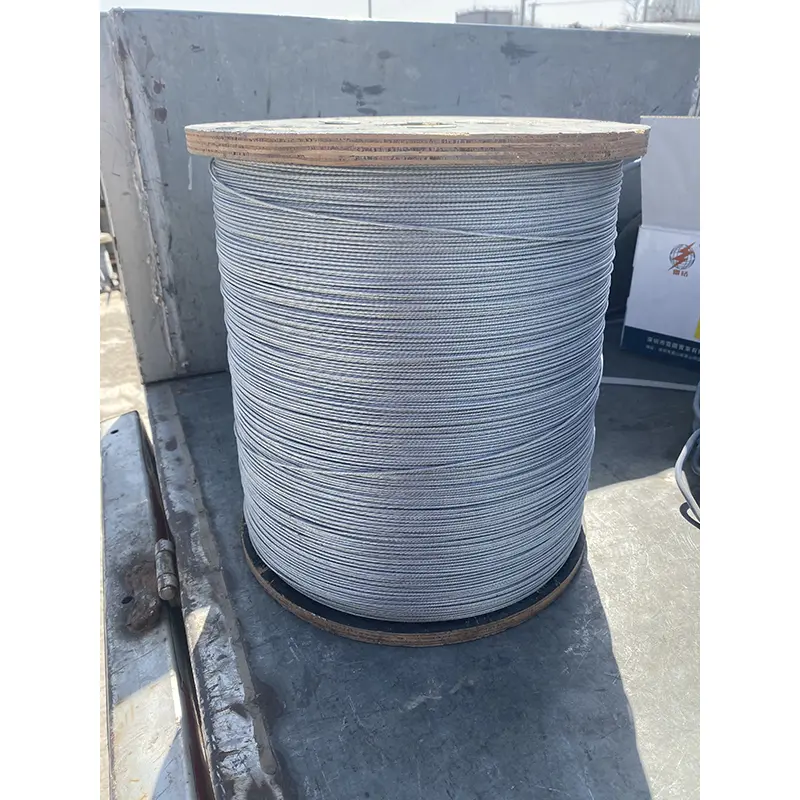

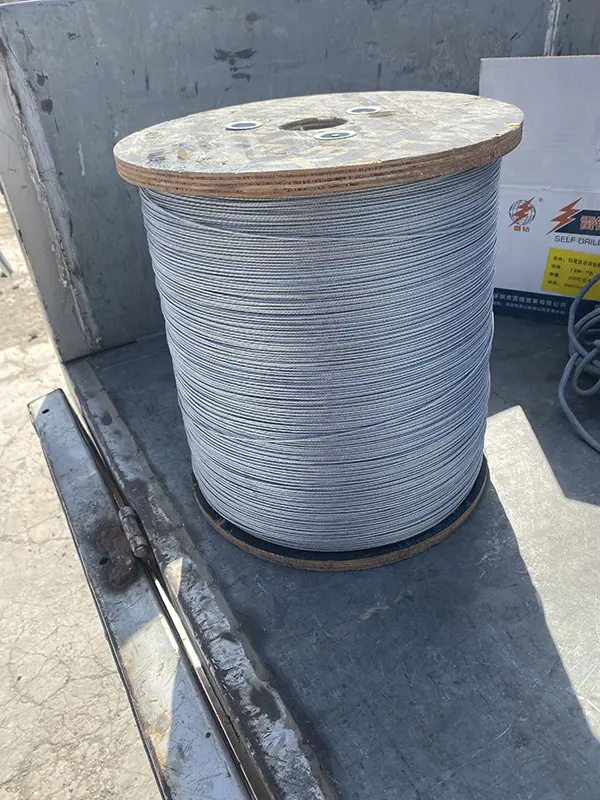

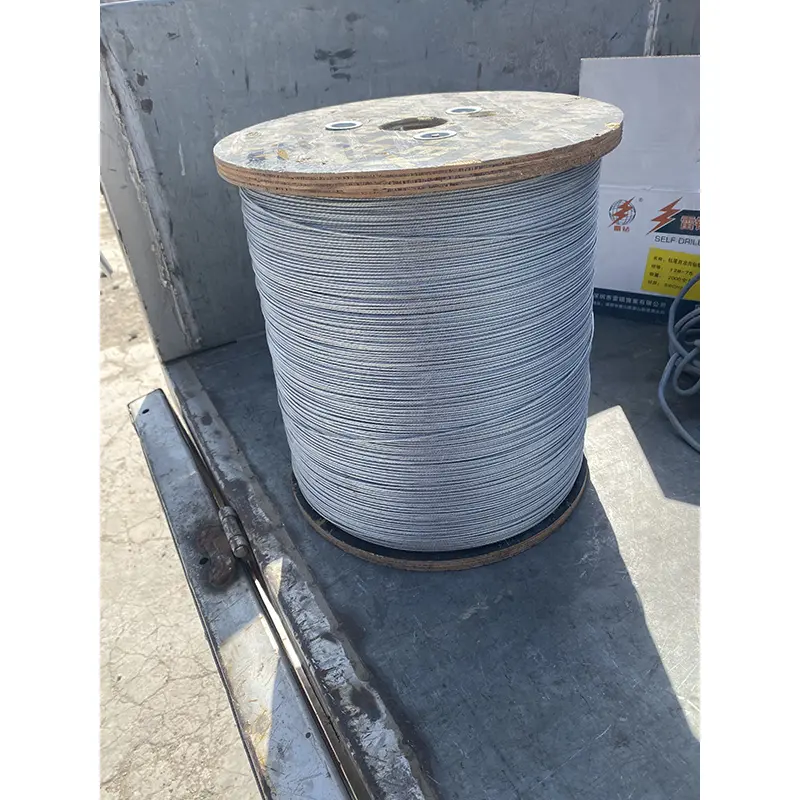

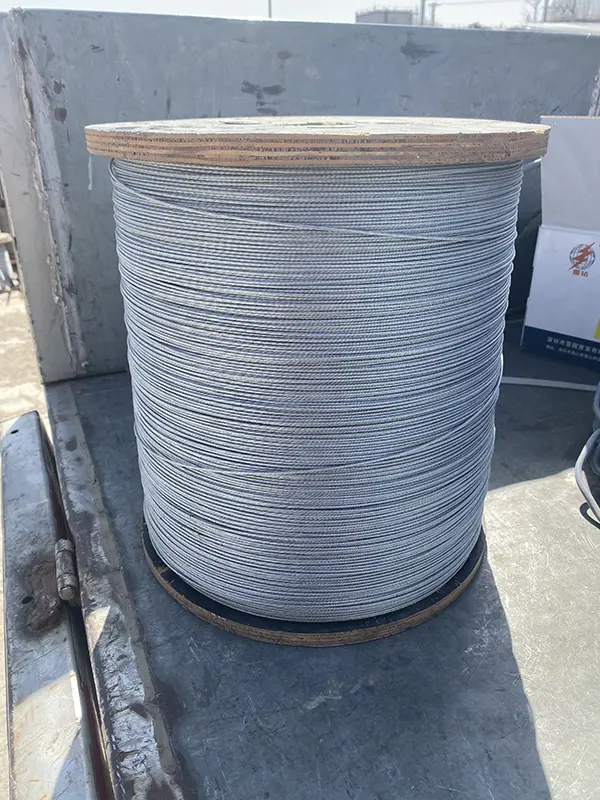

Cables de acero galvanizado para construcción

Fabricados con alambre de acero con alto contenido de carbono de alta calidad, estos cables se someten a procesos de inmersión en caliente o electrogalvanizado para protegerlos contra la corrosión. Los cables de acero galvanizado para construcción son adecuados para diversos entornos corrosivos, incluidos entornos interiores, exteriores, expuestos y costeros, lo que los convierte en componentes de seguridad, refuerzo y soporte de carga indispensables en la ingeniería de estructuras de acero.

Características del producto

I. Resistencia a la corrosión y a la intemperie

1. La capa superficial galvanizada actúa como una barrera contra el aire, la humedad y la sal, proporcionando una sólida resistencia al óxido y la corrosión. Es adecuado para ambientes exteriores, costeros y húmedos, retrasando eficazmente la corrosión y rotura del cable.

2. Disponible en dos tipos: electrogalvanizado y galvanizado en caliente. Los cables electrogalvanizados presentan un acabado suave y un revestimiento uniforme, mientras que los cables galvanizados en caliente tienen un revestimiento más grueso, lo que ofrece una resistencia superior a la niebla salina y al envejecimiento, así como una vida útil en exteriores significativamente más larga.

II. Rendimiento mecánico y de carga

1. Trenzados con alambre de acero con alto contenido de carbono, estos cables ofrecen una alta resistencia a la tracción (grados estándar: 1570–1960 MPa) y una capacidad de carga estable, cumpliendo con los requisitos de refuerzo, soporte de carga y tracción en estructuras de acero.

2. Poseen una excelente flexibilidad general y rendimiento de flexión, lo que permite doblar, enrollar y roscar durante la instalación; esto los hace adecuados para diseños complejos que involucran juntas irregulares, esquinas y tensados ​​inclinados.

3. La cuerda distribuye la tensión de manera uniforme y ofrece alta resistencia al impacto y a la fatiga; es resistente a la rotura del cable bajo cargas prolongadas y repetitivas y garantiza un alto factor de seguridad durante el funcionamiento.

III. Estructura y características operativas

1. Presenta configuraciones clásicas como 6×19 y 6×37, que ofrecen un equilibrio entre flexibilidad y rigidez: el tipo 6×19 es relativamente rígido y resistente al desgaste, lo que lo hace adecuado para aplicaciones de tensión fija; el tipo 6×37 es más flexible, lo que lo hace ideal para doblarse, levantar y usar en áreas sujetas a movimientos frecuentes.

2. Ligero; En comparación con los tirantes de acero estructural, estos cables son más fáciles de transportar, instalar y tensar en el sitio.

3. El alargamiento controlado y la deformación estable bajo carga garantizan la rigidez general de componentes como techos de acero, muros cortina y barandillas.

IV. Construcción y Adaptabilidad

1. Disponible en una amplia gama de especificaciones y diámetros, lo que permite una selección flexible según los requisitos de carga; La instalación se completa fácilmente utilizando accesorios a juego, como clips para cables, tensores y herrajes de aparejo.

2. El revestimiento de la superficie galvanizada ofrece un coeficiente de fricción moderado, lo que evita el deslizamiento después de asegurar y tensar y garantiza puntos de conexión confiables.

3. Fácil de procesar; Las longitudes se pueden cortar en el sitio según sea necesario, lo que resulta en un bajo desperdicio de material y una alta eficiencia de construcción.

V. Valor económico y ventajas comparativas

1. Menor costo que los cables de acero inoxidable; La resistencia a la corrosión y las propiedades mecánicas satisfacen las necesidades de la gran mayoría de aplicaciones de estructuras de acero, ofreciendo una excelente rentabilidad.

2. Ofrece una vida útil más de tres veces mayor que los cables de acero brillantes (sin recubrimiento) ordinarios en ambientes exteriores o húmedos, lo que reduce los costos de reemplazo y mantenimiento a largo plazo.

VI. Limitaciones

1. El revestimiento galvanizado es susceptible a pelarse localizado por impactos con objetos duros o fricción severa; Las áreas dañadas son propensas a oxidarse progresivamente, por lo que se deben evitar rayones afilados durante la instalación y el uso.

2. No apto para inmersión prolongada en ambientes altamente corrosivos que involucren ácidos o álcalis fuertes.

3. Está estrictamente prohibida la sobrecarga; Los cables deben reemplazarse rápidamente si se detectan alambres rotos, hebras rotas o corrosión severa.

Usos y ámbito de aplicación

I. Usos primarios

1. Refuerzo y soporte estructural: Los cables de acero galvanizado para la construcción se pueden utilizar como tirantes, tirantes horizontales o tensores para techos, paredes, armazones y marcos espaciales para mejorar la estabilidad general de las estructuras de acero, distribuir cargas y minimizar la deformación.

2. Fijación de muros cortina y cerramientos: Se utiliza para la suspensión, sujeción y anclaje de muros cortina de vidrio, muros cortina de metal y paneles de revestimiento exterior; compatible con los requisitos estructurales de carga de las fachadas de los edificios.

3. Instalaciones de protección y seguridad: Fabricación de barandillas de techo, líneas de seguridad, líneas guía de pasarelas de mantenimiento y cables de protección de bordes para garantizar la seguridad operativa en el sitio.

4. Izado y soporte de carga temporal: Izado, tensado temporal y posicionamiento en sitio de componentes estructurales de acero; También se utilizan como tensores temporales durante la construcción.

5. Fijación de tejados y componentes accesorios: Suspensión y tensado de estructuras auxiliares ligeras de acero como paneles de claraboyas, marquesinas, aleros y canalones.

6. Componentes de paisajismo y herrajes: Cables de anclaje y suspensión para pérgolas de acero, vallas, esculturas paisajísticas y elementos decorativos de herrajes.

II. Selección basada en la estructura y aplicación del cable.

· Estructura 6×19: Alta rigidez, resistente al desgaste y diámetro relativamente grueso; Se utiliza principalmente para anclajes fijos, tensores y aplicaciones de carga estática a largo plazo.

· Estructura 6×37: Excelente flexibilidad y flexibilidad; Adecuado para elevación, aplicaciones que implican flexión repetida, roscado a través de puntos de conexión y eslingas de elevación a pequeña escala.

III. Ámbito de aplicación en toda la industria

1. Estructuras industriales de acero: Sistemas de arriostramiento y protección para cubiertas y muros de acero de grandes luces en fábricas, almacenes, salas de exposiciones, estadios y terminales de aeropuertos.

2. Muros cortina arquitectónicos y proyectos decorativos: muros cortina de paredes exteriores, techos suspendidos y fachadas cuentan con cables para varios tipos de edificios.

3. Instalaciones municipales y de transporte: Estructuras de acero como pasos elevados para peatones, marquesinas de autobús, estaciones de peaje, vallas de construcción y barandillas.

4. Proyectos de turismo cultural y paisaje: Tensado y anclaje de pérgolas paisajísticas, estructuras tensadas de membrana, elementos paisajísticos metálicos y pasarelas.

5. Sitios de construcción: Elevación temporal para instalación de estructuras de acero, posicionamiento de componentes, tensores y protección de seguridad de bordes.

6. Edificios de zonas costeras/húmedas: componentes de acero que soportan carga en entornos de alta humedad y niebla salina, como fábricas costeras y estructuras relacionadas con puertos.

IV. Escenarios de aplicación basados ​​en el proceso de galvanización.

· Cable de acero electrogalvanizado: Presenta una superficie lisa y una fina capa de zinc; Se utiliza principalmente para aplicaciones en interiores, ambientes secos y tensores o refuerzos decorativos.

· Cable de acero galvanizado en caliente: Presenta un recubrimiento grueso de zinc y alta resistencia a la corrosión; Adecuado para uso en exteriores, incluidas áreas costeras, entornos con alta humedad y lugares expuestos a niebla salina.

Especificaciones de rendimiento

I. Materiales Básicos y Estándares

·Material: Alambre de acero con alto contenido de carbono de alta calidad (C 0,7%–0,95%)

·Tratamiento superficial: Galvanizado en caliente / Electrogalvanizado

·Estándares: GB/T 8903-2024, ISO 10425

·Entornos aplicables: interior/exterior, condiciones húmedas, zonas costeras (rocío de sal)

II. Construcciones comunes (más común para estructuras de acero)

·6×19+FC/IWR: Relativamente rígido y resistente al desgaste; Se utiliza para arriostramiento, tensores y soporte de carga estática.

·6×37+FC/IWR: Flexible y maleable; Se utiliza para elevación, eslingas de muro cortina y aplicaciones que implican flexión repetida.

·1×19 / 1×37: Monofilamento; alta rigidez; Se utiliza para cables tensores y tirantes para muros cortina.

III. Diámetro y peso (especificaciones comunes)

·Rango de diámetro: 6–40 mm (pilar para estructuras de acero)

·Peso de Referencia (6×19+IWR, 1870 MPa):

o φ6: Aprox. 1,3 kg/100 m

o φ12: Aprox. 5,2 kg/100 m

o φ16: Aprox. 9,3 kg/100 m

o φ20: Aprox. 14,5 kg/100 m

o φ24: Aprox. 20,9 kg/100 m

IV. Grados de resistencia a la tracción (parámetros mecánicos clave)

·Calificaciones comunes: 1570, 1770, 1870, 1960, 2160 MPa

·Recomendado para estructuras de acero: 1770–1960 MPa (Equilibrio de resistencia y tenacidad)

·Ejemplos de fuerza de rotura (6×19+IWR):

o φ12, 1870 MPa: ≈88 kN

o φ16, 1870 MPa: ≈157 kN

o φ20, 1870 MPa: ≈245 kN kN

V. Parámetros del revestimiento galvanizado (clave para la resistencia a la corrosión)

Electrogalvanizado (Ambientes Interiores / Secos)

·Espesor del recubrimiento: 5–15 μm

·Peso del revestimiento de zinc: 75–150 g/m²

·Características: Lisa, uniforme; resistencia a la corrosión moderada

Galvanizado en caliente (Ambientes Exteriores / Costeros)

·Espesor del recubrimiento: 30–60 μm

·Peso del revestimiento de zinc: 200–350 g/m²

·Características: Recubrimiento grueso; resistente a la niebla salina; larga vida útil

VI. Parámetros de elasticidad y deformación.

·Módulo de elasticidad: ≈1,2×10⁵ MPa

·Elongación mínima a la rotura: ≥2,0% (requisito estándar)

·Factor de seguridad recomendado:

oTensado/anclaje estático: ≥3,5

oAplicaciones de elevación/dinámicas: ≥5–6

VII. Propiedades de fatiga y flexión

·Resistencia a la fatiga: Aproximadamente 45%–55% de la resistencia a la tracción

·Radio de curvatura mínimo: ≥6× diámetro de la cuerda (para evitar torceduras/daños)

·Dirección de colocación: Colocación regular a la derecha (RHRL); estructuralmente estable, resistente a torceduras

VIII. Temperatura de funcionamiento y limitaciones

·Temperatura de funcionamiento: -40°C a +80°C

·Máximo a corto plazo: ≤120°C (sin desprendimiento del zincado)

·Prohibido: exposición prolongada a ácidos/álcalis fuertes, horneado a alta temperatura o impacto severo

Cables de acero galvanizado para tendencias de desarrollo de la industria de la construcción

La industria de cables de acero galvanizado para la construcción está experimentando mejoras en seis áreas clave (tecnología, productos, mercados, aplicaciones, sostenibilidad ambiental y digitalización) para satisfacer de manera integral las demandas de ingeniería de estructuras de acero modernas livianas, de gran luz, altamente resistentes a la corrosión y ultraseguras. Las direcciones de desarrollo específicas son las siguientes:

1. Tendencias tecnológicas: alta resistencia, resistencia a la corrosión y optimización estructural

La industria evoluciona continuamente hacia una mayor resistencia, una vida útil más larga y una resistencia superior a la corrosión. Los grados de resistencia estándar están pasando de 1570/1770 MPa a 1870/1960 MPa, y los productos de alta gama alcanzan los 2160 MPa, lo que permite un peso propio reducido y una mayor capacidad de carga adecuada para estructuras de acero de luces largas. Las tecnologías de recubrimiento están yendo más allá de la galvanización en caliente tradicional para adoptar recubrimientos compuestos de zinc, aluminio, magnesio y aleaciones de tierras raras; Estos ofrecen una resistencia significativamente mejorada a la niebla salina, satisfaciendo las necesidades de entornos altamente corrosivos como las zonas costeras y de industrias químicas. Además, los torones compactados y las estructuras selladas resistentes a la rotación están reemplazando gradualmente los diseños de cables estándar, aumentando efectivamente la resistencia a la rotura y la vida a la fatiga.

2. Tendencias de productos: aplicaciones específicas, de alta seguridad y personalizables

Los productos se están alejando de especificaciones genéricas hacia series especializadas diseñadas para estructuras de acero, que se adaptan a diversos escenarios operativos, como refuerzo de muros cortina, levantamiento de objetos pesados ​​y tensado de tramos largos. Los sistemas de personalización flexibles admiten cortes de longitud fija, procesamiento de ajuste de extremos y entrega integrada de aparejos correspondientes, lo que acorta significativamente los tiempos de entrega del proyecto. Al mismo tiempo, se están actualizando las normas de seguridad para aumentar los márgenes de seguridad del diseño; Las pruebas integrales en fábrica y la trazabilidad del ciclo de vida completo garantizan la seguridad operativa para proyectos de estructuras de acero.

3. Tendencias del mercado: concentración de la producción, sustitución interna y expansión de las exportaciones

Impulsada por los límites ambientales a la producción y las políticas de "doble carbono", la capacidad ineficiente se está eliminando gradualmente y la producción se concentra cada vez más entre las empresas líderes, lo que pone de relieve las ventajas de la agrupación industrial. Se ha logrado en gran medida la sustitución de importaciones de cables metálicos de alta gama utilizados en energía eólica marina, ingeniería marina y muros cortina de primera calidad, con productos nacionales de alta gama que cumplen con los estándares internacionales de desempeño. Además, aprovechando las oportunidades de infraestructura de la "Iniciativa de la Franja y la Ruta", las exportaciones de cables de acero galvanizado para estructuras de acero están aumentando constantemente, estableciendo una huella en el mercado global.

4. Tendencias de las aplicaciones: demanda tradicional estable y crecimiento explosivo en nuevas energías e ingeniería marina

La demanda se mantiene estable y continúa evolucionando dentro de los mercados tradicionales de estructuras de acero, incluidas plantas industriales, estadios y muros cortina municipales. La nueva energía se ha convertido en un motor central de crecimiento; Los proyectos de infraestructura como energía eólica terrestre y marina, sistemas de montaje fotovoltaico, almacenamiento de energía y líneas de transmisión de voltaje ultra alto (UHV) están impulsando una demanda significativa de cables de acero especiales de alta resistencia y alta resistencia a la corrosión. Además, los proyectos de ingeniería marina, incluidos puentes que cruzan el mar y terminales costeras, están estimulando la aplicación a gran escala de cables de acero altamente resistentes a la corrosión, ampliando así el ámbito de aplicación de la industria.

5. Tendencias medioambientales: producción baja en carbono, ecológica, circular y energéticamente eficiente

La industria se está actualizando integralmente hacia procesos de galvanización ecológicos y adoptando líneas de producción de bajo consumo de energía, sistemas de agua de circuito cerrado y tecnologías de recuperación de escoria de zinc. Estas medidas aumentan significativamente las tasas de recuperación de zinc y, cuando se combinan con fundentes sin cianuro y procesos de bajas emisiones, se alinean con los objetivos ambientales del "carbono dual". Además, la industria aprovecha la alta resistencia, la naturaleza liviana y la vida útil excepcional de sus productos para reducir el consumo de materiales y la frecuencia de reemplazo, logrando así conservación de energía y reducciones de emisiones durante todo el ciclo de vida del producto.

6. Tendencias digitales: monitoreo inteligente y mantenimiento predictivo

La industria está implementando progresivamente sistemas inteligentes de operación y mantenimiento (O&M). Al utilizar sensores integrados, estos sistemas permiten el monitoreo en línea en tiempo real de la tensión, el desgaste y la temperatura de los cables de acero, así como alertas tempranas de cables rotos. La integración de modelos de gemelos digitales con algoritmos de IA permite predecir con precisión la vida útil a fatiga, transformando el modelo tradicional de reemplazo programado en un enfoque científico de mantenimiento predictivo; esto reduce efectivamente los costos de operación y mantenimiento para proyectos de estructuras de acero y mitiga los riesgos de seguridad.

Preguntas frecuentes

P1: ¿Cuál es la diferencia entre las estructuras de cable de acero de 6×19 y 6×37?

R: La estructura de 6×19 tiene 6 hilos con aproximadamente 19 cables por hilo. Es relativamente rígido y resistente al desgaste, lo que lo hace ideal para arriostramientos fijos, tensores y aplicaciones de carga estática a largo plazo. La estructura 6×37 tiene 6 hilos con aproximadamente 37 cables por hilo. Es más flexible y maleable, lo que lo hace ideal para elevación, aplicaciones que implican flexión repetida y roscado a través de puntos de conexión.

P2: ¿Cómo elegir entre cable electrogalvanizado y galvanizado en caliente?

R: El cable de acero electrogalvanizado tiene una superficie lisa con una fina capa de zinc (5-15 μm) y es adecuado para aplicaciones en interiores, ambientes secos y tensado decorativo. El cable de acero galvanizado en caliente tiene un revestimiento grueso (30-60 μm) con una resistencia superior a la niebla salina y es necesario para uso en exteriores, áreas costeras y ambientes de alta humedad.

P3: ¿Qué factor de seguridad se debe utilizar para cables metálicos en aplicaciones de estructuras de acero?

R: Para aplicaciones de anclaje y tensión estática, se recomienda un factor de seguridad de ≥3,5. Para aplicaciones dinámicas y de elevación, se requiere un factor de seguridad de ≥5-6. Los factores de seguridad de diseño deben confirmarse mediante cálculos estructurales basados ​​en las condiciones de trabajo reales.

P4: ¿Se pueden utilizar cables de acero galvanizado para construcción como refuerzo estructural permanente?

R: Sí, el cable de acero galvanizado se usa ampliamente para refuerzo estructural permanente en techos de estructura de acero, suspensión de muros cortina y sistemas de tensión de armadura. Sin embargo, el revestimiento galvanizado debe estar intacto y todas las conexiones finales (clips de cable, tensores) deben estar instaladas correctamente. El cable debe reemplazarse si durante la inspección periódica se detectan alambres rotos, hebras rotas o corrosión severa.

P5: ¿Cómo inspeccionar y reemplazar el cable galvanizado?

R: Una inspección visual periódica debe comprobar si hay cables rotos, corrosión, torceduras y deformaciones. Para aplicaciones críticas, reemplace la cuerda si se cumple alguna de las siguientes condiciones:
(1) los cables rotos superan el 10 % del total de cables en cualquier longitud de tendido;
(2) la reducción del diámetro supera el 7%;
(3) se ve corrosión severa o picaduras;
(4) se observan retorcimientos o enjaulamiento de pájaros.
