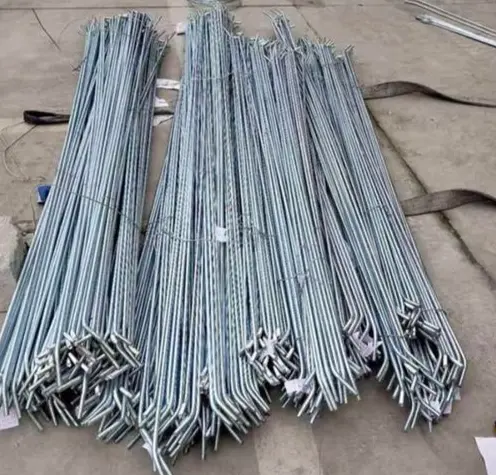

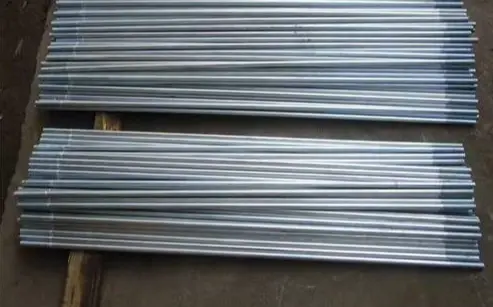

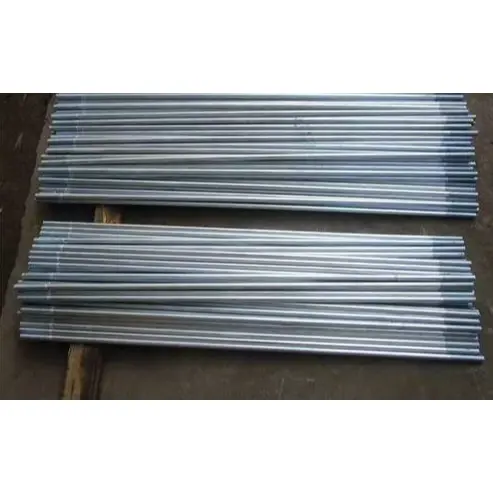

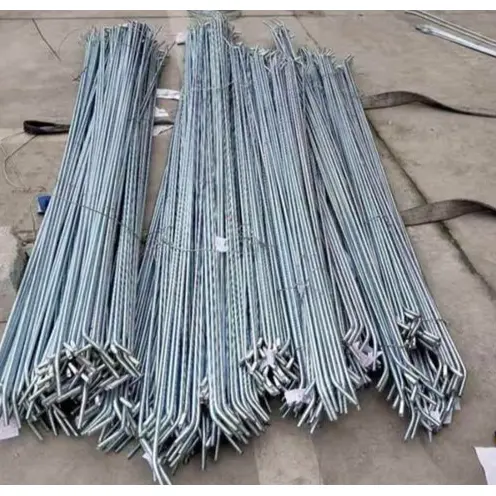

Tirantes de acero galvanizado para refuerzo estructural

Los tirantes de acero galvanizado para refuerzo estructural (también conocidos como tirantes galvanizados en caliente o tirantes de acero) son componentes estructurales de acero redondos que se utilizan en estructuras de acero, como plantas industriales, techos, paredes y sistemas de montaje fotovoltaicos, para resistir fuerzas de tracción, transferir cargas horizontales, estabilizar correas y vigas de pared y prevenir la inestabilidad lateral.

Definición y configuración del producto

I. Información básica del producto

Material: Estándar Q235B; Q355B para aplicaciones de alta carga. El acero redondo se somete a estirado en frío, templado y revenido y roscado en ambos extremos.

Anticorrosión: Galvanizado en caliente (HDG); espesor del recubrimiento de zinc ≥70–100μm; Adecuado para exteriores o ambientes costeros altamente corrosivos.

Función: Los tipos incluyen tirantes rectos (barras de tirantes horizontales), tirantes diagonales (rodilleras/refuerzos contra el viento) y tirantes ajustados con tensor (tensión ajustable).

II. Configuración completa (montaje estándar)

1) Cuerpo de barra de acoplamiento (1 pieza)

Diámetro: φ8/10/12/14/16 mm (φ12 es el más común).

Roscas: M8/M10/M12/M14/M16 en ambos extremos (adaptadas al diámetro); La longitud del hilo es de 2d a 3d por extremo.

Longitud: Personalizado según el tramo; tolerancia ±5 mm; Disponible en versiones con rosca completa o con rosca de doble extremo.

Superficie: Galvanizada en caliente; Resistencia a la niebla salina ≥500h.

2) Accesorios de sujeción (1 juego para cada extremo)

Tuercas hexagonales: Grado 4,8/Grado 8; Galvanizado en caliente. ·Arandelas planas: Q235 / galvanizadas; distribuir la presión y evitar arañazos.

·Arandelas elásticas/tuercas de seguridad: Evitan que se aflojen por vibración (obligatorio para techados/zonas de carga de viento).

3) Accesorios de ajuste/conexión (opcional según requisitos)

·Tensores (ajustadores de tirantes): Tipos de extremo de horquilla o de cuerpo cerrado; forjado en acero 45#, galvanizado en caliente; rango de ajuste: ±50–150 mm.

·Placas de orejeta/placas de conexión: Q235B/Q355B; espesor ≥10 mm; galvanizado en caliente; para conexión a correas/vigas/columnas.

·Protectores de hilo: Previenen daños en el hilo o corrosión durante el transporte/instalación.

·Tubos de puntal (para barras de compresión): tubo de acero φ42/48 con tirante interno; asegura la estabilidad bajo compresión.

III. Descripción rápida de los parámetros clave

·Material: Q235B (σₛ ≥ 235MPa) / Q355B (σₛ ≥ 355MPa).

·Resistencia a la tracción: ≥400MPa (Q235) / ≥470MPa (Q355).

·Revestimiento galvanizado: ≥85μm (exterior), ≥100μm (costero).

·Especificaciones comunes: φ12 (M12), longitud 1–6m.

IV. Escenarios de aplicación típicos

·Techos de fábrica: Tirantes rectos (entre correas) + tirantes diagonales (resistencia al viento) + tensores (ajuste de tensión).

·Revestimiento de paredes: Tirantes diagonales para vigas de pared; evitar el abombamiento de la pared o el desplazamiento lateral.

·Sistemas de montaje fotovoltaico: Tirantes longitudinales/transversales; mejorar la estabilidad frente a cargas de viento y nieve. Ventajas principales

1. Resistencia al óxido y la corrosión: el revestimiento galvanizado los hace adecuados para condiciones de funcionamiento al aire libre y húmedas.

2. Alta resistencia a la tracción: restringe eficazmente la oscilación de la correa y mejora la rigidez estructural general.

3. Longitud ajustable: Las longitudes se pueden ajustar in situ, lo que garantiza una alta adaptabilidad de la instalación.

4. Eficiencia: Ligero y rentable, lo que facilita una cómoda instalación por lotes.

Aspectos destacados diferenciadores

I. Comparado con tirantes de acero negro/pintados

1. Resistencia superior a la corrosión y a la intemperie

Se somete a una galvanización integral en caliente; el revestimiento grueso unido metalúrgicamente bloquea la humedad y el rocío de sal, lo que permite un uso prolongado en ambientes exteriores, húmedos o costeros. Por el contrario, las piezas estándar de acero negro se oxidan fácilmente y los revestimientos de pintura se pelan o descascaran, lo que requiere una eliminación frecuente del óxido y un repintado, lo que genera altos costos de mantenimiento.

2. Vida útil más larga

La vida útil supera los 20 años en condiciones normales, superando con creces a las piezas pintadas (de 3 a 5 años), lo que las hace ideales para estructuras de acero permanentes al aire libre, como edificios de fábricas y sistemas de montaje fotovoltaicos.

3. Excelente integridad superficial

El recubrimiento de zinc es resistente al desgaste y a los impactos, lo que minimiza los daños durante el transporte y la instalación. Las roscas son resistentes a la oxidación y al agarrotamiento, lo que garantiza un desmontaje sin problemas durante el mantenimiento futuro.

4. Aspecto uniforme y fácil inspección.

Presenta un acabado gris plateado uniforme, lo que permite una fácil identificación visual de las especificaciones y la calidad en el sitio.

II. En comparación con los tirantes de acero inoxidable

1. Excelente relación costo-rendimiento

Los costes de adquisición son significativamente más bajos que los de los tirantes de acero inoxidable; En condiciones corrosivas estándar, el rendimiento general es comparable, lo que lleva a reducciones sustanciales en los costos del proyecto.

2. Propiedades mecánicas estables

Fabricado principalmente en acero Q235B/Q355B; La resistencia y la tenacidad cumplen con los requisitos de carga de tracción para estructuras de acero, lo que garantiza una capacidad de carga confiable y resistencia a la deformación.

3. Alta adaptabilidad de procesamiento

Longitudes y roscados personalizables; compatible con accesorios como tensores y tubos espaciadores, lo que ofrece flexibilidad para la instalación, alineación y tensión en el sitio.

III. Ventajas únicas

1. Estructura simple y de carga enfocada: maneja principalmente cargas de tracción; ligero y eficiente en cuanto a espacio; restringe eficazmente el desplazamiento lateral de correas y vigas de muro, mejorando la estabilidad estructural general; Sirve como un miembro tensor simple y eficiente en estructuras de acero.

2. Sistema de soporte integral: Compatible con un conjunto completo de accesorios, como tuercas galvanizadas, arandelas, tensores y placas de refuerzo, que cuentan con tratamientos anticorrosión a juego para prevenir la corrosión galvánica y garantizar una protección uniforme.

3. Instalación conveniente: el diseño roscado de doble extremo permite ajustar la tensión y la alineación mediante tuercas, lo que resulta en una alta eficiencia durante la construcción y el ajuste.

IV. Limitaciones breves

1. Rendimiento en entornos hostiles: la resistencia a la corrosión es inferior a la del acero inoxidable en entornos altamente corrosivos o fuertemente ácidos/alcalinos.

2. Costo: El precio unitario es más alto que el de los tirantes de hierro negro estándar, lo que resulta en una inversión inicial ligeramente mayor.

V. Resumen de selección

· Ambientes interiores secos, estructuras temporales o estricto control de costos → Elija tirantes de acero negro o pintados.

· Ubicaciones al aire libre/expuestas, áreas costeras, condiciones de corrosión estándar o la necesidad de un rendimiento a largo plazo sin mantenimiento → Priorice los tirantes de acero galvanizado.

· Ambientes químicos con corrosión severa o altos requisitos de limpieza → Elija tirantes de acero inoxidable.

Proceso de construcción en sitio

Los tirantes de acero galvanizado para refuerzo estructural se aplican a: tirantes de correas de fábrica, tirantes de pared, tirantes de montaje fotovoltaico y tirantes ajustados con tensores. El material base suele ser acero redondo galvanizado en caliente Q235B/Q355B; La instalación cumple con los estándares de estructura de acero.

I. Preparación de la construcción

1. Inspección de materiales: Verifique el diámetro, la longitud y las especificaciones de rosca del tirante; verifique que el revestimiento galvanizado esté en buen estado y asegúrese de que las roscas no tengan abolladuras, óxido ni secciones peladas; asegúrese de que los accesorios (tuercas galvanizadas, arandelas planas, arandelas elásticas, tensores, placas de refuerzo) estén en buenas condiciones. Prohibir estrictamente mezclar accesorios de diferentes especificaciones o procesos de fabricación.

2. Preparación de herramientas: llaves inglesas, casquillos, cintas métricas, plomadas y martillos manuales; para ajustar los tirantes, prepare palancas y llaves tensoras; Asegúrese de que haya equipo de seguridad completo disponible para trabajos en altura. 3. Verificación de la base: Asegúrese de que las placas de conexión y los orificios/diámetros pretaladrados para vigas, columnas, correas y vigas de pared cumplan con los dibujos; Asegúrese de que los componentes estén colocados correctamente y fijados temporalmente de forma segura.

4. Briefing técnico: Defina claramente los requisitos de disposición, pendiente y tensado de los tirantes, distinguiendo entre las especificaciones de instalación de tirantes rectos, diagonales y tensores.

II. Proceso de instalación y puntos clave operativos

(A) Tirantes roscados de doble extremo estándar (tirantes rectos/diagonales)

1. Inserción: Pase ambos extremos de la barra de dirección a través de los orificios pretaladrados en los componentes de manera secuencial, asegurándose de que la barra permanezca recta sin dobleces ni torceduras.

2. Colocación de accesorios: Instale los componentes en el orden de arandela plana → arandela elástica → tuerca; Escalone la división de la arandela elástica para asegurar un efecto antiaflojamiento.

3. Apriete inicial: Apriete simétricamente las tuercas en ambos extremos para aplicar tensión básica y eliminar la holgura en los componentes.

4. Ajuste final: Apriete en etapas, aplicando fuerza simultáneamente en ambos extremos para asegurar una tensión uniforme y una rectitud general; no apriete completamente un lado a la vez, ya que esto causa desalineación de los componentes y concentración de tensión localizada.

5. Alineación: Verifique la rectitud y la inclinación usando una plomada o una cuerda de alineación; ajuste las posiciones de las tuercas según sea necesario.

(B) Tirantes tensores (tipo ajustable)

1. Conecte ambos extremos del tirante a los nodos estructurales e instale las tuercas sin apretar.

2. Gire el cuerpo del tensor para ajustar la tensión, controlando la estanqueidad general para garantizar que la geometría estructural y la verticalidad cumplan con las especificaciones de diseño.

3. Una vez ajustado, bloquee las tuercas antiaflojamiento en ambos lados del tensor para evitar la rotación o el aflojamiento durante el servicio.

4. Para grupos de tirantes paralelos, garantice un tensado consistente y una distribución equilibrada de la carga.

(C) Instalación con tubos espaciadores

Pase el tirante por el interior del tubo espaciador de acero; instale arandelas y tuercas en las secciones roscadas que sobresalen de ambos extremos. Asegúrese de que el tubo espaciador encaje al ras de los componentes (vertical u horizontalmente) sin inclinarse ni dejar espacios.

III. Requisitos de construcción por ubicación

1. Tirantes de correas del techo: los tirantes horizontales deben permanecer nivelados y los tirantes diagonales deben instalarse en los ángulos de diseño; Todos los tirantes deben estar tensos y tensos para eliminar la holgura y mejorar la estabilidad general de las correas.

2. Tirantes de pared: instale secuencialmente de arriba a abajo mientras controla la verticalidad de los componentes de la pared; asegúrese de que los tirantes no interfieran con puertas, ventanas o paneles de revestimiento.

3. Conexiones de esquinas y extremos: asegúrese de que todos los accesorios estén completos, implemente medidas dobles antiaflojamiento y aplique refuerzo adicional en áreas sujetas a fuertes cargas de viento.

IV. Inspección y Protección de Obra Terminada

1. Inspección visual: los tirantes deben estar rectos sin doblarse y el revestimiento galvanizado debe estar libre de daños importantes; Los accesorios deben estar completos, con las tuercas completamente apretadas y las arandelas de resorte completamente comprimidas.

2. Inspección funcional: El conjunto debe estar libre de holguras o tambaleo; Las dimensiones estructurales y los ángulos de inclinación deben cumplir con los dibujos.

3. Protección de obra terminada: Está prohibido pisar, impactar o provocar quemaduras de soldadura en los tirantes o revestimiento galvanizado; Evite la contaminación con mortero o aceite en las áreas roscadas.

4. Repare rápidamente los rayones localizados en el revestimiento galvanizado aplicando pintura rica en zinc para restaurar la protección contra la corrosión.

V. Prohibiciones de construcción

1. Está estrictamente prohibido omitir arandelas planas o arandelas de resorte, instalar juegos de accesorios incompletos o mezclar accesorios no galvanizados.

2. Está prohibido forzar, torcer o usar calor con llama para enderezar los tirantes para evitar daños materiales o fallas en el revestimiento galvanizado.

3. No utilice tirantes con roscas dañadas, revestimientos galvanizados muy pelados o deformados/doblados.

4. Está estrictamente prohibido apretar demasiado las tuercas para evitar que se rompa la rosca o se deforme el componente.

5. Implemente medidas de protección durante la construcción al aire libre en clima lluvioso para evitar la oxidación causada por la acumulación prolongada de agua en las roscas.

Parámetros clave de rendimiento de tirantes de acero galvanizado para refuerzo estructural

Estándares: GB/T 700, GB/T 13912, GB 50017

I. Material base y propiedades mecánicas

1. Materiales comunes

· Estándar: Q235B; Servicio pesado/largo alcance: Q355B

2. Indicadores mecánicos

3. Especificaciones de la varilla: Diámetros comunes: φ8, φ10, φ12, φ14, φ16 mm; Longitud: Personalizado según planos (estándar de 1 a 6 m); Tolerancia de longitud: ±5 mm

II. Parámetros del hilo

1. Especificaciones de rosca: compatible con diámetro de acero redondo (M8, M10, M12, M14, M16).

2. Tipo de rosca: Rosca externa de doble extremo; La longitud de la rosca en cada extremo es de 2 a 3 veces el diámetro nominal.

3. Precisión del hilo: 6g; ajuste suave, antiagarrotamiento

III. Propiedades del revestimiento galvanizado (se prefiere el galvanizado en caliente)

1. Espesor del recubrimiento

· Uso exterior estándar: ≥70 μm

· Ambientes costeros / altamente corrosivos: ≥85 μm

2. Adhesión: Enlace metalúrgico; sin pelar ni descascarar al impactar

3. Resistencia a la corrosión: Prueba de niebla salina ≥500 h; vida útil >20 años en condiciones exteriores normales

IV. Parámetros de accesorios

1. Grado de nuez: Clase 4.8 / Clase 8; galvanizado en caliente (mismo material); ajuste de precisión con roscas

2. Arandela plana: material Q235, galvanizado en caliente; distribuye la presión de contacto; protege la pintura/revestimiento del componente

3. Arandela elástica: Alta elasticidad; Se utiliza principalmente en áreas de alta vibración o viento fuerte para evitar que se afloje.

4. Tensor (ajustable): Material: Acero forjado 45#, completamente galvanizado en caliente; rango de ajuste estándar: ±50–150 mm mm

V. Parámetros de uso e instalación

1. Modo de carga: Diseñado únicamente para cargas de tracción; Está estrictamente prohibida la exposición a compresión, flexión o cargas laterales.

2. Requisitos de instalación: El tirante debe permanecer recto, libre de torceduras o torceduras; Las tuercas en ambos extremos deben apretarse simétricamente.

3. Idoneidad ambiental: Rango de temperatura de funcionamiento de -20 °C a 80 °C; Evite el contacto prolongado con ácidos fuertes o álcalis fuertes.

VI. Características adicionales

1. Acabado de la superficie: Gris plateado mate en todas partes con coloración uniforme; resistente al desgaste y al impacto.

2. Reutilizabilidad: El revestimiento de rosca galvanizada proporciona lubricación inherente, evitando que el conjunto se agarrote o rompa las roscas durante el desmontaje para mantenimiento.
