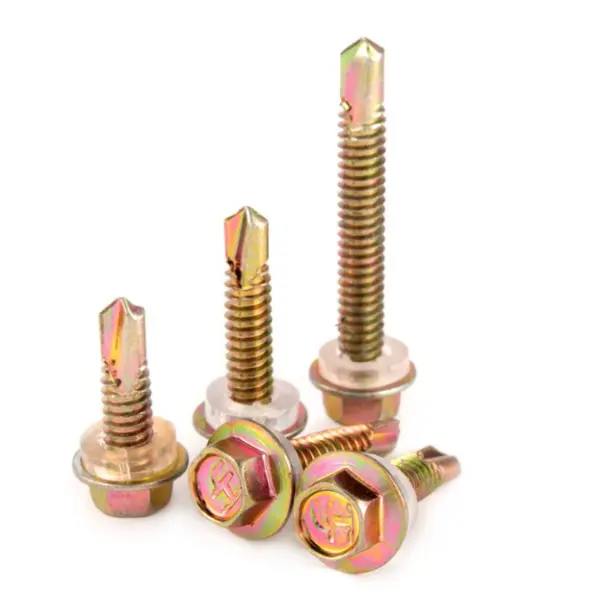

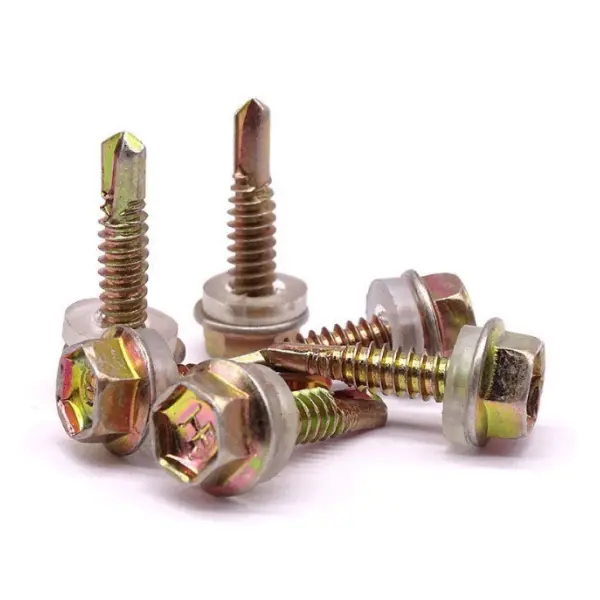

Tornillos autorroscantes para sistemas de revestimiento de acero

Los tornillos autorroscantes para sistemas de revestimiento de acero están diseñados específicamente para envolventes de edificios con estructuras de acero, incluidos techos, revestimientos de paredes y componentes de molduras (como tapajuntas y ángulos de esquina).

Material: Acero al carbono medio (1022) o acero inoxidable (410/304); tratado térmicamente y acabado con zincado o revestimientos compuestos.

Función principal: Elimina la necesidad de perforación previa; Realiza taladrado, roscado y fijación en un solo paso. Adecuado para conectar láminas metálicas delgadas (0,5 a 6 mm), como acero recubierto de color, láminas galvanizadas y correas de acero de calibre liviano.

Cabeza: cabeza de arandela hexagonal; compatible con llaves de vaso o llaves eléctricas; Ofrece una alta resistencia al torque y evita el deslizamiento.

Punta: Punta de perforación integrada (taladro helicoidal en miniatura) con canales de extracción de virutas; Capaz de perforar directamente a través de placas de acero.

Hilo: Hilo grueso (14 TPI); Proporciona una fuerte capacidad autorroscante y una alta fuerza de sujeción.

Acabado de la superficie: Galvanizado en caliente, zinc coloreado o Dacromet; resistente a la corrosión y apto para uso en exteriores.

Configuración del producto

El montaje estándar incluye el cuerpo del tornillo y una arandela selladora impermeable (premontada); Listo para su uso inmediato en el sitio sin necesidad de instalación manual de la lavadora.

1) Cuerpo del tornillo (componente central)

Tipo de cabeza: cabeza de arandela hexagonal; Ofrece una gran capacidad de carga y un ajuste seguro y al ras. Especificaciones (comunes):

o Diámetro: 5,5 mm (n.° 12), 6,3 mm (n.° 14)

o Longitud: 25–150 mm (debe penetrar el panel y la capa de aislamiento, con ≥25 mm de empotramiento en la correa)

Punta de perforación: ST4.2–ST6.3, correspondiente a varios espesores de chapa de acero.

2) Arandela de sellado (crítica para la impermeabilización; preensamblada/integrada)

Estructura: Arandela de composite formada por una arandela metálica (acero galvanizado/acero inoxidable) + goma EPDM.

Funciones: Impermeabilización, prevención de fugas, resistencia al envejecimiento y resistencia a la intemperie (rango de funcionamiento: -40°C a 120°C).

Dimensiones: Diámetro exterior ≥19 mm; Proporciona una gran área de contacto para un sellado confiable. 3) Herramientas necesarias (esenciales para la instalación)

Controladores: vasos hexagonales de 1/4 ″ (8 mm/10 mm); llave de impacto inalámbrica o taladro eléctrico

Herramientas auxiliares: Nivel de burbuja, cinta métrica, correa de seguridad (para trabajos en altura)

Parámetros clave de rendimiento

Resistencia a la tracción: ≥450 MPa

Dureza de la superficie: HRC 35–45 (punta de perforación dura, núcleo resistente)

Fuerza de extracción: ≥8700 N (Q235, placa de acero de 4 mm)

Par de torsión: ≥10,9 Nm

Resistencia a la niebla salina: ≥500 horas (galvanizado en caliente)

Grosor de la placa aplicable: 0,5–6 mm (dependiendo de la especificación de la punta de perforación)

Escenarios de aplicación típicos

Cubiertas: Fijación de chapas de acero recubiertas de color a correas de acero (resistencia al viento e impermeabilización)

Revestimiento de paredes: Fijación de chapas de acero revestidas de color a vigas/correas de pared

Moldura/Tapajuntas: Fijación de cumbreras, aleros y molduras de esquinas de puertas/ventanas

Otros: sistemas de montaje fotovoltaicos (PV), conductos de aire y envolventes de edificios de acero de calibre ligero.

Ventajas clave de los tornillos autorroscantes para sistemas de revestimiento de acero

1. Elimina los pasos previos a la perforación y al roscado; instalación rápida y que ahorra mano de obra

2. Compromiso estrecho; resistente al aflojamiento y desprendimiento

3. Compatible con diversos materiales; muy versátil

4. Tamaño compacto; adecuado para conectar componentes ligeros y de paredes delgadas

Diferenciadores

Comparación: tornillos autorroscantes de punta afilada estándar, pernos estándar y remaches ciegos

I. Diferenciadores clave

1. Perforación y fijación integradas; eficiencia de instalación extremadamente alta

Cuenta con una estructura de corte con punta de perforación incorporada; elimina la necesidad de taladrar previamente o roscar. La perforación, el roscado y la fijación se completan en un solo paso, lo que reduce significativamente los pasos del proceso, ideal para la instalación de envolventes a gran escala en sitios de construcción.

2. Cabeza de brida hexagonal; fuerte fuerza de sujeción sin deslizamiento

Combina un accionamiento hexagonal externo con una cara de brida, lo que permite aplicaciones de alto torque con llaves eléctricas. La gran superficie de apoyo minimiza el riesgo de que se rompan las roscas o se corte la cabeza, lo que lo hace adecuado para condiciones que involucran vibración o presión del viento en estructuras de acero.

3. Arandela compuesta integrada; excelente sellado impermeable

Premontado de fábrica con componentes metálicos y EPDM. Arandela compuesta de caucho: Se ajusta perfectamente a la superficie del panel después de apretarla; resistente al envejecimiento y temperaturas extremas; evita fugas de agua en la fuente; Diseñado específicamente para impermeabilizar sistemas de envolvente de edificios.

4. Material endurecido, apto para conexiones metálicas.

Templado completamente con alta dureza superficial; capaz de perforar de manera confiable láminas de acero recubiertas de color y secciones de acero galvanizado de 0,5 a 6 mm; La tenacidad equilibrada garantiza la resistencia a la rotura o al pelado de roscas durante la instalación, ofreciendo una capacidad de carga superior en comparación con los tornillos autorroscantes estándar.

5. Resistencia a la corrosión y a la intemperie, apto para ambientes exteriores.

Presenta tratamientos de superficie estándar, como galvanizado de colores, galvanizado en caliente o revestimiento de Dacromet; ofrece una excelente resistencia a la niebla salina y al óxido; duradero para uso a largo plazo en instalaciones industriales costeras o al aire libre; Ideal para aplicaciones de envolventes de estructuras de acero en exteriores.

6. Fuerte compromiso del hilo, resistente al levantamiento y aflojamiento del viento.

Las roscas autorroscantes gruesas especializadas garantizan un ajuste firme con las correas de acero; proporciona excelente resistencia a la extracción y al deslizamiento; Resiste fuertes cargas de viento en tejados y resiste el aflojamiento con el tiempo.

II. Comparación con otros tipos de sujetadores (limitaciones)

1. vs. tornillos autorroscantes de punta afilada estándar: mayor costo unitario; No apto para sustratos no metálicos como madera o plástico.

2. vs. pernos estándar: Menor capacidad de carga; no se puede utilizar para juntas estructurales primarias de carga; Adecuado sólo para sistemas de sobre y conexiones de láminas delgadas.

3. vs. Remaches ciegos: Permiten desmontaje y mantenimiento repetidos (a diferencia de los remaches de un solo uso); sin embargo, la resistencia sísmica y la tolerancia a la deformación repetida son menores que las de los sujetadores estructurales de alta resistencia.

Proceso de instalación en sitio

Tornillos autorroscantes para sistemas de revestimiento de acero Escenarios aplicables: techos de fábricas, revestimientos de paredes (láminas de acero recubiertas de colores), tapajuntas y molduras de esquinas, sistemas de envolventes de acero de calibre liviano, etc.; La instalación sigue las especificaciones generales para la construcción de envolventes de estructura de acero.

I. Preparación de la construcción

1. Inspección de materiales

Verificar especificaciones, longitud y recubrimiento anticorrosión; inspeccionar las arandelas compuestas preensambladas para asegurarse de que estén intactas y libres de desprendimientos o grietas; Distinga entre las especificaciones de las puntas de perforación para que coincidan con el espesor total de los paneles.

2. Preparación de herramientas

Destornillador de tubo hexagonal, llave eléctrica de velocidad variable / Prepare un taladro eléctrico de mano, ajustando la velocidad y el torque con anticipación; También prepare una cinta métrica, un marcador y un cuchillo.

3. Preparación de la superficie base

Asegúrese de que las superficies de los paneles y correas estén libres de escombros, óxido suelto o protuberancias; asegúrese de que las juntas de superposición de los paneles sean lisas y que las superficies de los paneles no estén deformadas.

4. Diseño y posicionamiento

Trace líneas de acuerdo con los dibujos para determinar el espacio entre los tornillos, asegurando la alineación horizontal y vertical.

II. Operaciones de posicionamiento y fijación

1. Alinee y ajuste los paneles, asegurándolos temporalmente para garantizar que el ancho de superposición cumpla con las especificaciones de diseño.

2. Aplique presión perpendicular a la superficie del panel mientras perfora; mantenga la alineación vertical: está estrictamente prohibido inclinar o colocar tornillos en ángulo.

3. Taladre y fije a velocidad constante, permitiendo que la punta autoperforante penetre el panel y la correa; Evite la fuerza repentina o excesiva para evitar romper la punta del taladro o deformar el panel.

4. Estándar de fijación: la brida debe comprimir la arandela compuesta para que la junta de goma se comprima uniformemente y se expanda ligeramente hacia afuera; no apriete demasiado, ya que esto puede romper la junta de goma o provocar que la superficie del panel se deforme y tenga fugas.

5. Secuencia de instalación: Proceda desde el centro del tramo hacia ambos extremos y desde el centro hacia afuera para minimizar la tensión acumulada en los paneles.

III. Puntos clave de instalación para diferentes áreas

1. Para paneles de techo, coloque los tornillos en las crestas de las corrugaciones; está prohibido introducir tornillos en los canales (ya que esto provoca acumulación y fugas de agua); espaciado... Siga estrictamente los dibujos, con especial énfasis en aumentar la densidad de los sujetadores alrededor de la cumbrera, los aleros y las canaletas.

2. Instale paneles de pared verticales de arriba a abajo; Aumente la densidad de los tornillos en las juntas superpuestas para garantizar un sello hermético.

3. Aplique doble fijación en los puntos de moldura, tapajuntas de esquina y cierre, con tornillos distribuidos uniformemente en ambos lados de la esquina para evitar que los bordes se doblen o se filtren agua.

IV. Inspección y Protección de Obra Terminada

1. Inspección visual completa: asegúrese de que los tornillos estén verticales y espaciados uniformemente, y que las arandelas estén intactas y colocadas correctamente.

2. Asegúrese de que las superficies de los paneles no tengan abolladuras o rayones importantes y que los sellos de superposición estén intactos.

3. Prohibir pisar, hacer palanca o golpear áreas terminadas para evitar que se aflojen los tornillos o falle el sello.

4. Reemplace o vuelva a trabajar inmediatamente cualquier arandela dañada o tornillo desalineado.

V. Prohibiciones de construcción

1. No retire ni reemplace las arandelas compuestas originales; La instalación sin arandelas está estrictamente prohibida.

2. No apriete los tornillos en ángulo ni los apriete demasiado con un torque excesivo, ya que esto puede causar fugas o rotura de los tornillos.

3. No utilice tornillos con puntas desgastadas o roscas dañadas.

4. Evite la instalación al aire libre durante la lluvia o cuando las superficies de los paneles estén mojadas.

Parámetros clave de rendimiento de tornillos autorroscantes para sistemas de revestimiento de acero

I. Material base y tratamiento superficial

1. Material base: Acero estándar 1022 Acero con medio carbono (templado); Acero inoxidable 410/304 para ambientes de alta corrosión

2. Tratamiento térmico: endurecimiento total (superficie dura, núcleo resistente)

3. Anticorrosión superficial: galvanizado coloreado, galvanizado en caliente, Dacromet, fosfatado

4. Arandela a juego: respaldo de acero galvanizado + caucho EPDM (sello resistente a la intemperie)

II. Dureza y propiedades mecánicas

1. Dureza de la superficie: HRC 35–45 (garantiza la capacidad de perforación y evita la rotura de la punta)

2. Resistencia a la tracción: ≥450 MPa

3. Par máximo: ≥10,9 N·m (especificaciones estándar)

4. Capacidad de extracción (combinada con chapa de acero de 0,5 a 4 mm + correa): ≥8700 N

III. Especificaciones y parámetros de rosca

1. Tamaños nominales comunes: ST5.5, ST6.3 (convencional para proyectos de ingeniería)

2. Tipo de hilo: hilo autorroscante grueso; perfil afilado, agarre fuerte

3. Tipo de punta de perforación: Punta autoperforante estándar; adecuado para espesores de chapa de 0,5 a 6 mm

IV. Parámetros de la arandela de sellado

1. Temperatura de funcionamiento: -40°C a 120°C; resistente al envejecimiento a altas y bajas temperaturas

2. Rendimiento: Resistente al agua, amortiguador, evita daños por aplastamiento en las láminas; vida útil ≥10 años

3. Estructura: Premontada como una sola unidad en fábrica; no desmontable

V. Parámetros de anticorrosión y resistencia a la intemperie

1. Zinc coloreado: Resistencia a la niebla salina ≥200 h; adecuado para áreas de fábrica interiores/secas

2. Galvanizado en caliente/Dacromet: Resistencia a la niebla salina ≥500 h; Adecuado para ambientes exteriores, húmedos y costeros.

VI. Parámetros de instalación y uso

1. Requisitos de fijación: la arandela debe comprimirse uniformemente; Evite apretar demasiado para evitar que el caucho se agriete o que se deteriore la superficie de la lámina.

2. Profundidad de perforación: después de penetrar la lámina coloreada, el empotramiento efectivo en la correa de acero debe ser ≥25 mm.

3. Aplicación: Conexión de láminas de revestimiento delgadas (techos, paneles de pared, tapajuntas/molduras); No apto para uso en juntas estructurales primarias que soportan carga.
