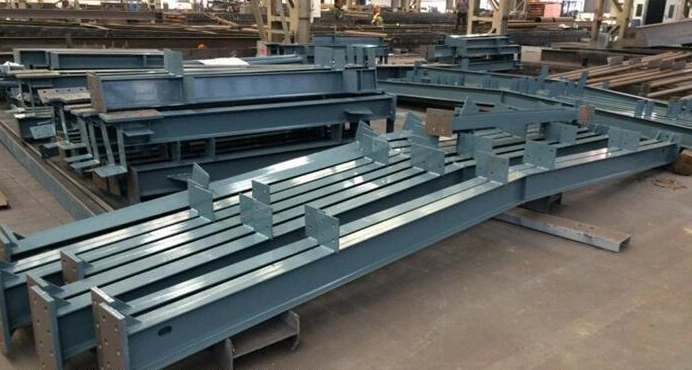

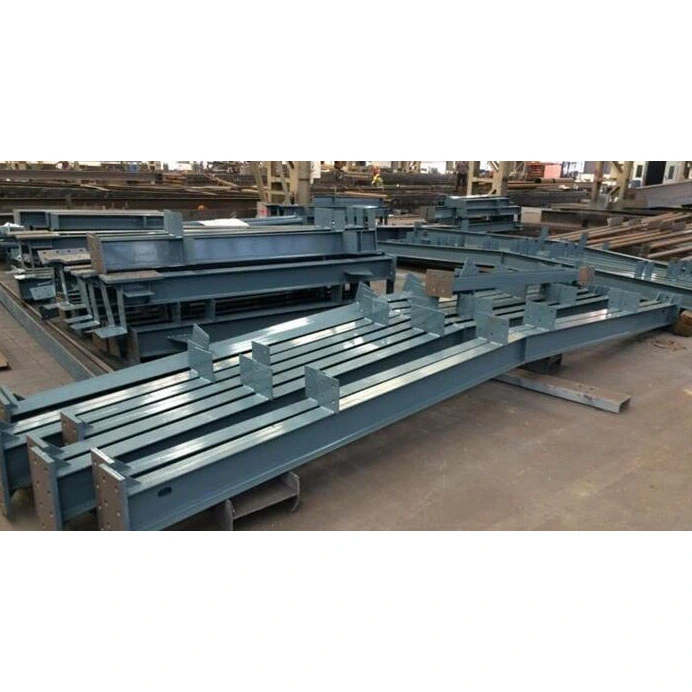

Las vigas de acero de sección H de servicio pesado son los componentes de carga horizontal más utilizados en la construcción de acero. A diferencia de las vigas en I, las vigas en cajón o las secciones huecas circulares, que tienen limitaciones estructurales inherentes, las vigas en H optimizan la distribución de la carga a través de un diseño distintivo de sección transversal de ala y alma.
HAISHENG utiliza un modelo de producción dual que combina la producción en masa laminada en caliente con la fabricación de placas soldadas, atendiendo a todo, desde artículos estándar en stock hasta vigas personalizadas de sección variable y de alta resistencia. Nuestros productos llegan completamente prefabricados, lo que incluye soldadura de placa terminal, ensamblaje de refuerzo, granallado de grado Sa2.5 y revestimiento multicapa, lo que elimina la necesidad de acabados en el sitio. Están listos para su izado y conexión inmediatos, abordando de manera efectiva tres desafíos principales de adquisición para proyectos en el extranjero: escasez de soldadores en el sitio, cronogramas de construcción ajustados y dificultades con futuras modificaciones estructurales. Son la opción óptima para vigas principales de piso y vigas de marco rígido de techo.
- Vigas en H laminadas en caliente: perfiles estándar formados mediante un único proceso de laminación en caliente en la acería, con dimensiones fijas y tolerancias estrictas. Las ventajas incluyen entrega rápida, costos unitarios más bajos y la ausencia de tensión residual de soldadura. Sin embargo, solo permiten cortes en función de la longitud (las dimensiones de la sección transversal no se pueden modificar) y son más adecuadas para vigas secundarias estándar de plantas industriales con luces ≤18 m y cargas convencionales.
- Vigas en H soldadas: fabricadas ensamblando placas separadas de alma y brida mediante soldadura automática por arco sumergido; Todos los parámetros, como la altura de la sección, el ancho del ala y el espesor de la placa, son totalmente personalizables. Capaces de producir vigas de sección variable (vigas cónicas), son la opción principal para proyectos no estándar que involucran luces >18 m, cargas pesadas de grúa y estructuras complejas de techo con estructura de pórtico.
- Fórmula de etiquetado: H×B×tw×tf (comprendida universalmente en la industria sin ambigüedad; compatible con los estándares globales de revisión de dibujos)
- Definiciones de parámetros: H = Altura total de la viga; B = Ancho exterior de la brida; tw = espesor del alma; tf = espesor de brida
- Ejemplo: H600×200×10×16 indica una altura de viga de 600 mm, un ancho de ala de 200 mm, un espesor de alma de 10 mm y un espesor de ala de 16 mm.
- Condiciones ambientales estándar: Q235B, Q355B (cubre el 90% de los proyectos globales de interiores y exteriores templados)
- Condiciones alpinas/de baja temperatura: Q355NL obligatorio (certificado para resistencia al impacto a -20 °C para evitar fracturas frágiles; requerido para proyectos en el norte de Europa, Rusia y Mongolia Interior)
- Vigas rectas de sección constante: vigas de acero de sección H de alta resistencia con dimensiones uniformes en todas partes; Se utiliza para vigas primarias y secundarias en marcos de varios pisos y plataformas de equipos.
- Vigas Cónicas de Sección Variable: Mayor altura en la mitad del vano y extremos cónicos; Diseñado específicamente para techos de fábrica con estructura rígida de pórtico para reducir los momentos de flexión del soporte y ahorrar acero.
- Vigas Empalmadas Extralargas: Prefabricadas en dovelas para longitudes superiores a 12m; Incluye biseles previamente preparados para soldar a tope para empalmes en sitio con soldaduras de Grado I.
- Placas terminales atornilladas: Espesor 16–40 mm; seleccionado en función de las fuerzas de reacción del soporte; preperforado para pernos de alta resistencia; la opción preferida para el 90 % de las conexiones rígidas de viga a columna (no se requiere trabajo en caliente en el sitio).
- Extremos biselados soldados: biseles en forma de V en ambos lados de las alas y las almas; Se utiliza para megaestructuras de gran altura que requieren soldadura de penetración total en el sitio.
- Refuerzos transversales de apoyo: Característica estándar en las zonas de pico de corte en los apoyos de vigas; previene el pandeo/colapso local del alma bajo cargas de soporte; obligatorio según las normas estructurales nacionales.
- Refuerzos transversales a mitad de luz: Ubicados en puntos de cargas concentradas de equipos y cargas verticales de grúa para suprimir el pandeo por cortante del alma.
Placas de conexión de ménsula de viga secundaria: Prefabricadas y soldadas al alma de la viga principal para conexiones articuladas con vigas secundarias, eliminando la necesidad de taladrar o cortar en obra.
Placas de refuerzo de aberturas de servicios: Refuerzo anular para aberturas de alma (fontanería, electricidad, protección contra incendios) para evitar la reducción de capacidad estructural causada por los recortes.
Orejas de elevación prefabricadas: Preinstaladas de fábrica para vigas de gran luz y peso superior a 3 toneladas; diseñado para cumplir con los cálculos estructurales de elevación; Está prohibida la soldadura ad hoc de los cáncamos de elevación en el lugar.
Cornamusas de posicionamiento temporal: Se utilizan para la alineación durante el montaje en sitio de vigas multisegmentos; Esmerile una vez finalizado para garantizar la suavidad de la superficie.
Uso general en interiores: Granallado Sa2.5 + imprimación epoxi rica en zinc + capa intermedia de óxido de hierro micáceo + acabado de poliuretano; espesor de película seca: 80–120 μm.
Zonas resistentes al fuego: Aplicación adicional de recubrimientos intumescentes resistentes al fuego de película delgada o gruesa para cumplir con los requisitos de inspección de seguridad contra incendios de 1 hora, 2 horas o 3 horas.
Zonas costeras/corrosivas químicas: la galvanización en caliente reemplaza el sistema de pintura; espesor del recubrimiento de zinc ≥85 μm; Resistencia a la corrosión por niebla salina >18 años.
Consumibles: pernos, arandelas planas y arandelas biseladas de alta resistencia de grado 8,8 y 10,9; dimensionado para coincidir con los orificios de la placa final, eliminando la necesidad de adquisiciones secundarias.
Documentación de inspección: Certificados de calidad del material originales, informes de pruebas 100% ultrasónicas (UT) para soldaduras de Grado 1, registros de verificación dimensional 3D y registros de identificación únicos de componentes; Toda la documentación es adecuada para despacho de aduanas en el extranjero y auditorías internas del propietario.
Las bridas se concentran en los bordes superior e inferior, donde la tensión de flexión es mayor; el módulo de sección alrededor del eje fuerte excede con creces el de una viga en I del mismo peso. La verificación de carga confirma que la deflexión vertical a largo plazo de las vigas de techo estándar de 15 m de luz permanece por debajo del límite L/400, lo que evita problemas comunes posteriores a la construcción, como la deformación de las correas del techo, el desgarro de las membranas impermeabilizantes y las goteras en el techo.
En comparación con las vigas cajón de capacidad de carga equivalente, el peso propio se reduce entre un 22% y un 30%, lo que reduce la carga vertical transmitida a las columnas y cimientos de acero. No es necesario ampliar las dimensiones de las zapatas aisladas, lo que reduce directamente los costos de acero de refuerzo, hormigón y excavación de movimiento de tierras; esto hace que el sistema sea muy adecuado para el refuerzo y renovación de instalaciones industriales antiguas.
El 95% de la fabricación de vigas en H atornilladas se completa en fábrica; el trabajo en el sitio se limita a izar y atornillar, lo que permite la instalación de 8 a 12 tramos de vigas y columnas por día. Como no se requieren soldadores de alta presión certificados, el sistema aborda eficazmente los problemas de escasez de soldadores y altos costos de mano de obra que a menudo se encuentran en sitios extranjeros en el sudeste asiático y África.
Las tensiones residuales de la soldadura se eliminan por completo mediante el enderezamiento hidráulico, lo que permite que la estructura resista el movimiento alternativo de las grúas puente y las cargas laterales cíclicas de los fuertes vientos. No se requieren refuerzos laterales adicionales en zonas de intensidad sísmica 8 y la vida de fatiga estructural cumple con el requisito de vida útil de diseño de 50 años.
El diseño de red abierta evita cavidades cerradas, lo que permite la instalación de soportes de equipos, tuberías nuevas o aberturas estructurales sin comprometer el revestimiento anticorrosión interno. Esto ofrece ventajas significativas sobre las vigas cajón (que carecen de acceso interno) y las secciones huecas circulares (donde el corte de aberturas compromete la integridad anticorrosión), lo que resulta en una reducción de más del 60% en costos para futuras modificaciones y ampliaciones.
Las vigas laminadas en caliente estándar están disponibles para su envío en un plazo de 3 días, mientras que las vigas soldadas personalizadas de sección variable se entregan en un plazo de 12 a 18 días hábiles. Los métodos de producción se pueden cambiar de manera flexible según la urgencia del proyecto, lo que ayuda a evitar penalizaciones asociadas con retrasos en el cronograma.
- vs. vigas en I: Las vigas en I presentan superficies de ala interna inclinadas, lo que genera un desperdicio de material en los bordes y una alta susceptibilidad a la inestabilidad lateral a lo largo del eje débil; por el contrario, las vigas en H tienen superficies de alas internas y externas paralelas, lo que mejora la utilización del material en un 17% y permite colocar correas directamente sobre las alas.
- vs. Vigas cajón: Las vigas cajón ofrecen una rigidez bidireccional equilibrada pero sufren de un peso propio excesivo y cavidades internas inaccesibles para la eliminación de óxido; Las vigas en H presentan ejes fuertes y débiles distintos, lo que permite un refuerzo específico de la rigidez en un lado y reduce los costos en un 35%.
- frente a vigas de sección hueca circular (CHS): las vigas CHS proporcionan rigidez uniforme en todas las direcciones, pero no pueden soportar plataformas de piso planas en sus superficies superiores; Si bien ofrecen baja resistencia al viento, no son adecuadas como vigas de piso primarias y, por lo general, se limitan a su uso en estructuras paisajísticas en voladizo.
- Conexiones de viga a columna: Tres caras expuestas permiten el uso universal de tres tipos de conexión: placas de extremo atornilladas, juntas soldadas con ranura y juntas superpuestas de soporte (ménsula), ofreciendo el más alto nivel de estandarización en los dibujos de la industria.
- Conexiones de viga secundaria: El alma plana de la viga principal permite soldar verticalmente las placas de conexión con perpendicularidad controlable; por el contrario, la conexión a superficies curvas (como tubos redondos o cuadrados) a menudo genera cargas excéntricas.
- Fabricación de sección variable: La conformación se logra simplemente cortando la banda; el costo de fabricación por unidad es sólo el 40% del de las vigas cajón de sección variable.
- Protección contra la corrosión: Sin cavidades cerradas; El granallado y la pintura brindan una cobertura total sin puntos ciegos, lo que elimina los riesgos de acumulación interna de agua y oxidación.
- Mantenimiento e inspección: Las soldaduras y el estado de oxidación se pueden inspeccionar visualmente desde el exterior sin endoscopios, lo que simplifica enormemente el mantenimiento.
- Vigas de acero de sección H de alta resistencia: edificios industriales de varios pisos, techos de estructura rígida y sistemas de pisos compuestos de concreto.
- Vigas cajón: Proyectos de gran envergadura y cargas pesadas con luces >36m o capacidades de grúa ≥50t.
- Vigas de tubo redondo: Elementos arquitectónicos de fachada y pequeñas marquesinas en voladizo.
- Vigas I: Apoyos simples temporales y vigas secundarias diversas de techo.
- Secciones laminadas en caliente: Verifique los certificados de materiales del laminador, vuelva a medir los espesores del alma y de las alas, y verifique si hay laminaciones o grietas en la superficie.
- Placas de acero en bruto: Aplanamiento para eliminar la deformación inducida por la rodadura y volver a medir la planitud; Las placas no conformes se devuelven inmediatamente.
- Vigas laminadas en caliente: Cortadas mediante sierras CNC, con un margen de 2 mm reservado para la contracción de soldadura.
- Vigas soldadas: Se utilizan máquinas oxicortedoras para cortar almas y alas por separado; para almas de sección variable, se cortan biseles de transición curvos.
Las plantillas fijas especializadas proporcionan restricciones de posicionamiento, manteniendo la desviación de centrado de la banda dentro de 2 mm y asegurando la alineación vertical simultánea de ambas pestañas; La soldadura por puntos asegura el conjunto para evitar una desalineación.
Soldadura de paso de raíz de un solo lado → rotación de la pieza de trabajo y limpieza/desgarro de raíz → soldadura completa en el reverso para eliminar la penetración incompleta de la raíz; Las soldaduras críticas de la viga principal se someten a pruebas 100% ultrasónicas (UT) según los estándares de Nivel I.
Para abordar el curvado hacia adentro del ala y la flexión lateral de la viga, se emplean métodos de corrección dual que utilizan enderezadores de ala y enderezadores de viga para eliminar las tensiones de soldadura internas y evitar la posterior deformación elástica.
Marcado de diseño preciso basado en dibujos; Soldadura secuencial de refuerzos de cojinetes, ménsulas de vigas secundarias, listones de correas y placas terminales, con estricto control de la deformación por soldadura.
Los orificios para pernos de alta resistencia se forman en una sola pasada utilizando máquinas perforadoras CNC 3D (tolerancia del diámetro del orificio ±0,3 mm); Varios orificios de proceso se cortan mediante plasma y luego se desbarban.
Rectificado de cordones de soldadura, salpicaduras y marcas de corte; marcado de números de componentes y elevaciones de ejes para facilitar el levantamiento y alineación en el sitio.
Eliminación de óxido de toda la superficie mediante granalla de paso, logrando una rugosidad superficial de 40 a 75 μm para garantizar la adhesión de la pintura; Aplicación en capas de imprimación, capa intermedia y capa superior, con una capa adicional resistente al fuego aplicada en las zonas designadas de protección contra incendios.
Verificación de rectitud, dimensiones de la sección transversal y espesor de la película de pintura; compilación de registros completos de inspección de calidad; embalaje según estándares transfronterizos utilizando film elástico resistente a la lluvia y palés de madera.
Suplemento: Proceso Especial para Vigas de Sección Variable
Corte de bandas irregulares → montaje en plantillas seccionales → soldadura a tope en bisel → enderezamiento secundario general; Todos los demás procesos son idénticos a los de las vigas estándar.
- - Rectitud longitudinal del cuerpo de la viga: ≤L/1000 (donde L es la longitud total de la viga)
- Verticalidad lateral del ala: ≤B/100 (donde B es el ancho del ala)
- Desviación dimensional de la sección transversal (largo/ancho): ±2–3 mm
|
Grado del material |
Límite elástico (ReL) |
Resistencia a la tracción (Rm) |
Escenarios de aplicación |
|
Q235B |
≥235MPa |
375～500MPa |
Fábrica ordinaria, viga de techo secundaria. |
|
Q355B |
≥355MPa |
470～630MPa |
Taller de servicio pesado, viga de piso principal de varios pisos |
Nota: Se adoptará Q355NL con prueba de impacto calificada a baja temperatura para áreas de construcción a baja temperatura.
- Fuerte resistencia a la flexión del eje: módulo de sección líder en la industria alrededor del eje X; Minimiza el consumo de acero para una carga determinada.
- Distribución del esfuerzo cortante: El alma soporta el 100% del esfuerzo cortante vertical; las bridas no contribuyen a la resistencia al corte, lo que da como resultado límites de carga claros que simplifican la verificación estructural
- Coeficiente de resistencia al viento: 1,3–1,5 (menor que las vigas cajón pero mayor que los perfiles huecos circulares); Ofrece un ajuste equilibrado para zonas costeras templadas con carga de viento.
- Estabilidad lateral: el ala superior está conectada directamente a las losas o correas del piso, lo que elimina la necesidad de arriostramientos laterales adicionales y simplifica los dibujos estructurales.
- Soldaduras Grado I: Empalmes de vigas principales y soldaduras de carga en apoyos; Se requiere 100 % de pruebas ultrasónicas (UT); estándar de cero defectos
- Soldaduras Grado II: Soldaduras secundarias para rigidizadores y placas de conexión; 20% de inspección por muestreo aleatorio; La resistencia de la soldadura no debe ser inferior a la del material base.
- Pernos de alta resistencia: Grado 10.9 preferido para conexiones rígidas de viga a columna; Grado 8.8 utilizado para conexiones con pasadores secundarios
- Pernos de corte: pernos estándar Φ16/Φ19 en el ala superior para losas de piso de concreto compuesto, lo que garantiza una acción de carga sinérgica entre el acero y el concreto.
La producción se distribuye en cuatro importantes bases de fabricación de estructuras de acero (Tianjin, Fujian, Shandong y Hubei) para permitir la logística y el envío localizados. Mantenemos un amplio stock de vigas de acero de sección H de servicio pesado estándar para su envío dentro de las 48 horas. Para vigas soldadas no estándar, operamos 12 líneas patentadas de soldadura por arco sumergido, lo que nos permite evitar los cuellos de botella de capacidad en temporada alta y garantizar el envío puntual de pedidos de contenedores completos para clientes extranjeros.
Mantenemos un departamento de inspección de calidad interno independiente y encargamos a agencias externas que verifiquen cada lote de tes principales en cuanto a detección de fallas, espesor de la película de pintura y especificaciones de materiales. Se proporcionan informes de inspección originales en inglés, que cumplen con las licitaciones de ingeniería y los estándares de entrada de países de África, el sudeste asiático y Asia central, lo que elimina la necesidad de que los clientes realicen pruebas adicionales.
Nuestro equipo de detalle de estructuras de acero de 12 personas en el extranjero optimiza los detalles de conexión y verifica los cálculos de carga de acuerdo con los estándares locales (BS, EN, GB). Corregimos de manera proactiva problemas como choques entre vigas y columnas y discrepancias en el espesor de las placas que se encuentran en los planos originales, lo que reduce el desperdicio de material en el sitio en un promedio del 8 %.
Brindamos fumigación para exportación, empaques a prueba de humedad y antioxidantes, videos de guía de instalación en varios idiomas y servicios de documentación de despacho de aduanas. Para sitios de proyectos en el extranjero, podemos enviar ingenieros de estructuras de acero certificados para brindar orientación sobre la instalación en el sitio, superando las barreras de comunicación asociadas con la construcción remota.
Siempre que no haya sobrecargas provocadas por el hombre, ofrecemos una garantía de 3 años en la pintura, una garantía de 15 años en el galvanizado en caliente y soporte técnico de por vida para la estructura principal. Los números de componentes asignados en fábrica garantizan la trazabilidad y las piezas de repuesto con las mismas especificaciones permanecen disponibles hasta por 10 años.
P1: ¿Se deben utilizar vigas en H de sección variable para vigas de techo con pórtico?
R: Para luces ≤15 m con cargas de techo estándar, se pueden usar vigas en H de sección constante para reducir costos. Para luces >15 m o donde las cargas del techo (lluvia/nieve) son significativas, se requieren vigas de sección variable; Estos pueden reducir el consumo de acero entre un 15% y un 20% y, al mismo tiempo, reducir las fuerzas de corte en los soportes.
P2: ¿Cómo puedo elegir rápidamente entre vigas en H soldadas y vigas en H laminadas en caliente?
R: Elija vigas laminadas en caliente para dimensiones estándar y cronogramas ajustados; Elija vigas soldadas para secciones transversales no estándar, cantos variables, luces extralargas o espesores de placa especiales. Las vigas laminadas en caliente no sufren tensiones de soldadura y son adecuadas para regiones de baja temperatura, mientras que las vigas soldadas ofrecen una mayor flexibilidad de personalización.
P3: ¿Cortar aberturas en el alma de una viga en H afectará la seguridad estructural?
R: Las pequeñas aberturas reforzadas con placas de refuerzo en la zona de bajo corte (media luz) no comprometen la seguridad; sin embargo, las aberturas están estrictamente prohibidas en la zona de alto corte cerca de los soportes, ya que pueden provocar fácilmente una falla por corte del alma. Nuestros planos de diseño detallados marcan claramente estas zonas prohibidas.
P4: ¿Qué solución anticorrosión se recomienda para regiones extranjeras con alta exposición a niebla salina?
R: La galvanización en caliente es obligatoria en las zonas costeras dentro de un radio de 5 km de la costa, ya que los sistemas de pintura inevitablemente se pelarán y oxidarán en un plazo de 3 a 5 años; Para las zonas costeras del interior, las capas finales epóxicas de alto espesor ofrecen una mejor rentabilidad general.
P5: ¿Cómo se manejan las vigas si son demasiado largas para el transporte en vehículos estándar?
R: Las vigas de más de 12 metros se prefabrican en segmentos con biseles de soldadura mecanizados con precisión. El empalme en sitio utiliza soldaduras a tope de penetración total de Grado I; Una vez que las pruebas ultrasónicas confirman la integridad de la soldadura, la viga empalmada funciona de manera idéntica a una continua y cumple con los estándares de aceptación estructural.
P6: ¿Cómo se determina el espesor de la placa terminal? ¿Se puede utilizar un espesor estándar en todos los ámbitos?
R: No se puede aplicar una norma universal; El espesor de la placa terminal se calcula en función de la fuerza máxima de reacción del soporte, que generalmente oscila entre 16 mm y 40 mm. El uso indiscriminado de placas delgadas puede provocar la flexión de la placa terminal o el deslizamiento de los pernos; Proporcionamos cálculos de espesor libre basados en cargas específicas del proyecto.
