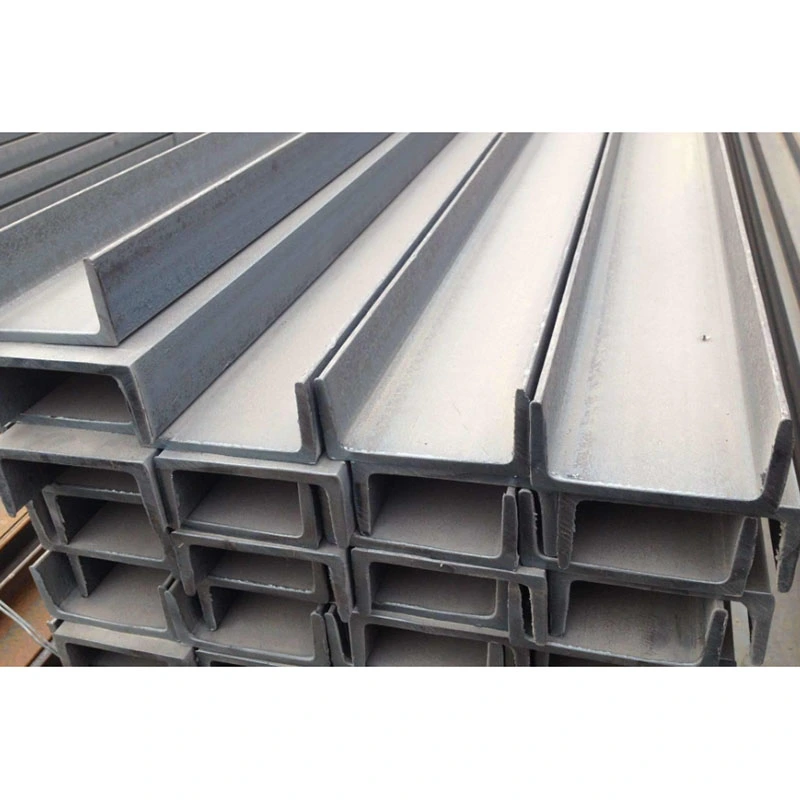

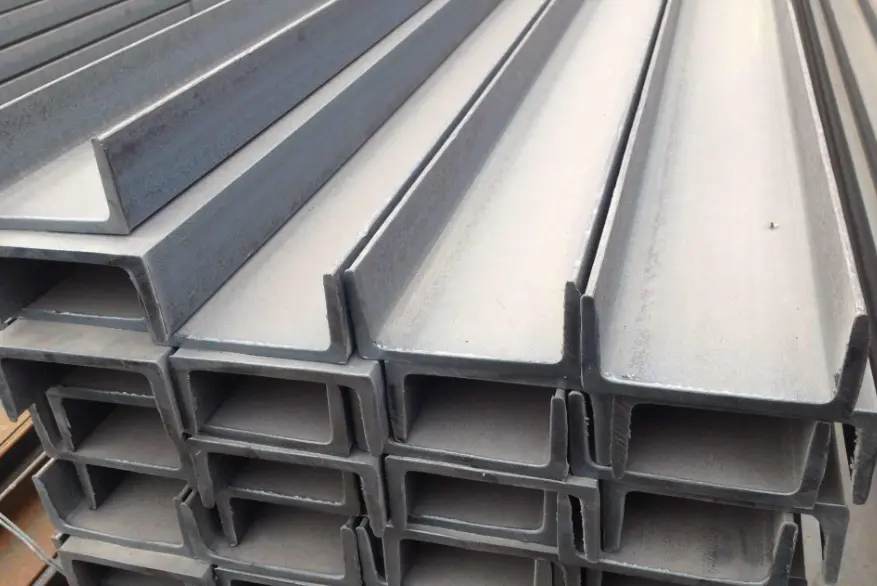

Canal de acero estructural laminado en caliente

Los canales de acero estructural laminados en caliente son las secciones ligeras de perfil abierto más utilizadas en la construcción de acero. A diferencia de las vigas en H o en I, que están diseñadas para doblarse bidireccionalmente, estos canales utilizan una abertura en forma de U de un solo lado para proporcionar capacidades únicas de sujeción y restricción. Están diseñados específicamente para aplicaciones de carga auxiliar, como refuerzos de marcos, bases de soporte, componentes de pared integrados y marcos de correas. A diferencia de las secciones en C de paredes delgadas conformadas en frío, los canales laminados en caliente presentan una estructura metalúrgica densa y una resistencia superior a la deformación por compresión, lo que los hace adecuados para entornos exigentes, incluidos sitios industriales y lugares húmedos al aire libre.

Aprovechando nuestro inventario de materia prima existente, HAISHENG realiza solo un procesamiento secundario de precisión, lo que elimina la necesidad de empalmar placas y garantiza tiempos de entrega cortos. También ofrecemos modificaciones de soldadura consecutivas para mejorar la rigidez torsional, cumpliendo efectivamente con los requisitos de la gran mayoría de los componentes auxiliares de estructuras de acero liviano.

Categorización de productos e identificación de secciones transversales

1. Distinción entre dos tipos de tramos de canal

- Canal de Acero Estructural Laminado en Caliente: Formado en una sola pieza a altas temperaturas en la acería; presenta un espesor uniforme del alma y del ala y una pendiente inherente en la superficie interior del ala; ofrece alta tenacidad del material base y resistencia al impacto; Adecuado para aplicaciones estructurales permanentes que soportan carga.

- Canal C conformado en frío: formado doblando finas láminas de acero por laminado a temperatura ambiente sin tratamiento térmico; presenta paredes más delgadas y menor peso propio; se utiliza únicamente para correas de techo de acero de calibre liviano y marcos interiores; No está permitido su uso como elementos tensores que soporten carga.

2. Designación del modelo y definiciones dimensionales

- Estándar de designación: Nombrado usando el formato `[` + número + sufijo `a` o `b` (por ejemplo, `[14a`, `[16b`); El sufijo "a" indica un modelo liviano con pestañas más delgadas, mientras que "b" indica un modelo resistente con pestañas más gruesas.

- Parámetros de la sección transversal: definidos por cuatro parámetros: altura del alma (h), ancho del ala (b), espesor del alma (tw) y espesor del ala (tf). Todos los canales de acero estructural laminados en caliente presentan una pendiente inherente en la superficie interna del ala, lo que los hace incompatibles con los conectores estándar utilizados para vigas en I o en H.

- Longitudes estándar de fábrica: Se suministran en longitudes estándar de 6 m, 9 m y 12 m; las longitudes no estándar no están disponibles de fábrica; los miembros extralargos requieren soldadura a tope biselada en el sitio.

3. Criterios de selección de materiales

- Q235B: Adecuado para ambientes interiores estándar, áreas exteriores secas, soportes de tuberías en general y empotramientos de paredes; 95% de disponibilidad de mercado; coste de adquisición más bajo.

- Q355B: Adecuado para ambientes industriales polvorientos, áreas con vibración de equipos, soportes de alta resistencia y conexiones de tensión de alta carga de viento; Ofrece un límite elástico un 51% mayor y una resistencia superior a cargas cíclicas (alternantes).

Soluciones estandarizadas y de acabado de precisión suministradas de fábrica

1. Componentes terminados estándar

- Cuerpo del canal principal: cortado a medida mediante sierras en frío CNC; las caras de los extremos son perpendiculares y lisas, libres de rebabas de oxidación asociadas con el corte por plasma, lo que evita espacios en el ensamblaje.

- Accesorios finales: placas finales de conexión plana y placas de sellado de extremo de canal (las placas de sellado cierran la abertura del canal para bloquear la lluvia y el polvo, retardando así la corrosión interna)

- Componentes del canal interno: nervaduras de refuerzo internas verticales (soldadas por puntos contra las paredes internas para evitar el problema común de que el canal de sección abierta se expanda hacia afuera bajo compresión)

- Accesorios laterales: placas de soporte de servicios públicos, terminales de unión entre columnas y abrazaderas de tubo circulares (diseñadas para sujeción lateral y conexiones de carga)

2. Fabricación de orificios para pernos y disposiciones de elevación

- Fabricación de orificios: los orificios de conexión de carga se perforan con precisión utilizando una máquina CNC de 3 ejes (tolerancia ±0,2 mm); compatible con pernos estándar Grado 4.8 y pernos de alta resistencia Grado 8.8; no se requiere escariado en el sitio

- Accesorios de elevación: Para canales pesados ​​de acero estructural laminado en caliente que superen los 9 m de longitud, se proporcionan orejetas de elevación soldadas simétricamente en ambos lados; Los componentes más cortos se elevan directamente a través de las bridas, sin necesidad de soldadura adicional.

3. Configuraciones anticorrosión e ignífugas específicas del escenario

- Uso interior estándar: eliminación manual de óxido St3 seguida de un sistema de recubrimiento bicapa (imprimación y acabado); espesor de película seca de 55 a 90 μm; Proporciona 8 años de protección contra el óxido en interiores.

- Uso costero en exteriores: eliminación de óxido mediante granallado Sa2.5 seguido de galvanizado en caliente; espesor del recubrimiento de zinc ≥70μm; Proporciona de 8 a 12 años de resistencia contra la corrosión por niebla salina.

- Zonas resistentes al fuego: Aplicación de una capa fina intumescente resistente al fuego sobre la capa anticorrosión existente; Cumple con el estándar de clasificación de resistencia al fuego de 1 hora.

4. Tres tipos de configuraciones de productos terminados montados en el piso

- Canal base de soporte de equipos: Cuerpo del canal + placa base + refuerzo vertical interno + tratamiento anticorrosión completo; Se utiliza para bases montadas en el suelo para ventiladores y bombas de agua.

- Canal de tirante entre columnas: Cuerpo del canal + orejetas de amarre bilaterales + orificios para pernos de posicionamiento; Se utiliza para estabilización lateral y refuerzo de columnas de acero de sección H y columnas de tubos circulares.

- Correas de envolvente de acero de calibre ligero: perfiles en C conformados en frío + placas finales + listones de correa; Se utiliza para soportar paneles de acero recubiertos de color en techos y paredes.

5. Documentación de inspección proporcionada con el envío.

Certificados de calidad de materiales originales del fabricante, registros de inspección visual y de dimensiones completas e identificaciones codificadas en aerosol de componentes únicos, todos proporcionados en inglés, para uso directo en aprobaciones de supervisión de sitios y despacho de aduanas en el extranjero.

Ventajas prácticas clave

1. Disponibilidad inmediata sin plazos de personalización

Se mantienen en stock las especificaciones completas de los canales de acero laminado en caliente, lo que elimina procesos que consumen mucho tiempo, como el corte de placas, el ensamblaje y la soldadura por arco sumergido. En comparación con el plazo de entrega de 12 a 18 días para las vigas en H, las especificaciones estándar pueden procesarse con precisión y enviarse en 24 horas, satisfaciendo perfectamente las necesidades urgentes de adquisición a pequeña escala, como modernizaciones de fábricas, adiciones de tuberías y reparaciones de soporte de emergencia.

2. El diseño de canal abierto facilita el enrutamiento integrado de M&E (mecánico y eléctrico)

La cavidad interior abierta en forma de U proporciona un amplio espacio para el enrutamiento; Los cables de baja tensión y las pequeñas tuberías de suministro/drenaje de agua se pueden empotrar y fijar directamente en el interior sin necesidad de soportes externos adicionales. A diferencia de las estrechas cavidades de las vigas en I o las cavidades cerradas de los tubos cuadrados, el mantenimiento o reemplazo futuro de las líneas de M&E no requiere cortar el revestimiento anticorrosión del componente, lo que reduce los costos de O&M en más del 40 %.

3. El diseño de placa posterior plana simplifica la instalación empotrada

La parte posterior exterior del canal de acero es una superficie plana continua, lo que permite el montaje empotrado directo contra paredes de corte de concreto o lados de vigas de acero sin espacios que sobresalgan ni interfaces desiguales. A diferencia de las bridas cónicas de las vigas en I o las bridas dobles de las vigas en H, la instalación contra anclajes empotrados no requiere cuñas para nivelación, lo que reduce significativamente el tiempo de mano de obra en el sitio.

4. Combinación y modificación flexibles para estructuras no estándar.

Se pueden soldar dos canales de acero estructural laminados en caliente uno detrás del otro en una plantilla para formar una sección en caja cerrada equivalente, superando las debilidades inherentes de los canales individuales con respecto a la rigidez torsional y la estabilidad lateral. También se pueden unir cara a cara para formar columnas huecas sin necesidad de realizar cortes personalizados, lo que resuelve eficazmente los problemas de desperdicio de material asociados con columnas pequeñas y no estándar.

5. Costo general óptimo para aplicaciones de carga liviana

En condiciones de carga de soporte y arriostramiento lateral equivalentes, el peso propio es un 13 % menor que el de las vigas en I de la misma altura, lo que resulta en reducciones simultáneas en los costos de adquisición de materia prima, logística y elevación. Cuando cumple únicamente funciones auxiliares de carga, el rendimiento cumple plenamente con los requisitos del código sin el desperdicio asociado con la capacidad "sobredimensionada" de las vigas en H o en I.

Comparación de cuatro tipos principales de acero estructural según criterios de selección clave

1. Diferencias en las capacidades de sujeción y sujeción.

Sólo los canales de acero (canales C) poseen una capacidad de "agarre" de perfil abierto; la apertura del canal permite el empotramiento y sujeción directos de tubos redondos, cables circulares o secciones estructurales más pequeñas sin necesidad de accesorios de sujeción externos. Las vigas en H, las vigas en I y los tubos cuadrados dependen de accesorios externos, lo que hace que los puntos de sujeción sean propensos a moverse bajo carga y resulten en una mala estabilidad contra la vibración o el balanceo de las líneas soportadas.

2. Diferencias en función estructural y límites.

- Vigas en H: Rigidez bidireccional equilibrada; adecuado para vigas de carga primarias en forjados y cubiertas de grandes luces; capaz de soportar cargas verticales pesadas sostenidas.

- Vigas en I: Excelente resistencia a la flexión a lo largo del eje fuerte; adecuado para vigas secundarias en plataformas y pisos de tamaño pequeño a mediano; Diseñado para flexión vertical unidireccional.

- Canales de acero estructural laminados en caliente: Adecuados para arriostramiento lateral, soportes, componentes empotrados y sujeción de sujeción; prohibido su uso como vigas primarias independientes sujetas a flexión vertical en luces superiores a 8 metros.

- Tubos cuadrados: Excelente resistencia a la torsión bidireccional; el perfil cerrado ofrece una resistencia duradera a la corrosión; utilizado principalmente para columnas verticales; sin embargo, reparar la corrosión dentro de la sección hueca después de cortar los agujeros es extremadamente difícil.

3. Diferencias en la modificación y mantenimiento post-instalación

Los canales de acero tienen tres lados expuestos, lo que permite soldar placas de soporte o orejetas en cualquier ubicación sin necesidad de esmerilado interno. Por el contrario, una vez que se corta un agujero en un tubo cuadrado, la cavidad interna no se puede limpiar de óxido ni volver a pintar, lo que genera un alto riesgo de corrosión interna oculta. El empalme in situ de secciones cortas de canales y la modificación de la ubicación de los orificios son procesos sencillos que los técnicos de obra estándar pueden ejecutar de forma independiente.

4. Resumen de idoneidad de la aplicación

Dar prioridad a los canales de acero laminado en caliente para soportes de tuberías exteriores, componentes integrados en muros cortina y refuerzos entre columnas; priorizar las vigas en H para vigas de techo primarias que cubran áreas grandes; priorizar vigas en I como vigas secundarias en pasillos y plataformas; y priorizar los tubos cuadrados para las columnas decorativas exteriores.

Proceso de fabricación de precisión de extremo a extremo

I. Flujo de trabajo de procesamiento estándar para canales de acero laminados en caliente

1. Reinspección de materia prima: verificar la calidad y el modelo del material; inspeccionar si hay arqueamiento o torsión lateral; enderezar previamente mecánicamente los componentes no conformes; Rechazar materias primas con corrosión superficial profunda.

2. Corte de precisión CNC: corte a medida utilizando sierras en frío; Prepare biseles de soldadura en forma de V en almas y bridas para juntas a tope de tramos largos para garantizar una penetración total.

3. Posicionamiento de accesorios y soldadura por puntos: Coloque los refuerzos, las placas terminales y las abrazaderas según los dibujos; Coloque con precisión los refuerzos internos en la cavidad del canal, manteniendo un espacio de ajuste de ≤0,8 mm.

4. Soldadura con protección de gas: Realice una soldadura continua con protección de gas CO2 para evitar la porosidad; somete las soldaduras a tope que soportan cargas críticas a muestreo de pruebas ultrasónicas (UT) basadas en estándares de Grado II.

5. Fabricación de orificios de precisión: orificios de perforación CNC para puntos de conexión de carga pesada; cree diversos orificios de proceso en el sitio y desbarbe los bordes.

6. Corrección de la deformación: Corrija la curvatura o torsión inducida por la soldadura utilizando enderezamiento con llama a baja temperatura para evitar comprometer las propiedades mecánicas del material base.

7. Tratamiento anticorrosión de la superficie: Aplique un revestimiento anticorrosión o galvanizado en caliente después de eliminar gradualmente el óxido; Deje que el recubrimiento se cure naturalmente para cumplir con los estándares.

8. Inspección final y embalaje: marcar los números de identificación de los componentes; verificar todas las dimensiones; Embalaje para transporte marítimo mediante film elástico impermeable y palés de madera.

II. Proceso especial para ensamblaje de sección en caja de doble canal

Coloque dos canales de acero estructural laminado en caliente en ambos lados usando una plantilla dedicada → asegúrelos con soldaduras por puntos intermitentes para evitar la desalineación → realice una soldadura continua en toda su longitud en los lados exteriores → realice un enderezamiento lateral general → complete la realización de orificios y el tratamiento anticorrosión. El componente soldado resultante ofrece una rigidez bidireccional comparable a una viga de sección cajón de las mismas especificaciones, al tiempo que reduce los costos en un 22%. III. Análisis comparativo de procedimientos de procesamiento de acero estructural

- Vigas en H: Implica múltiples etapas: montaje de placas, soldadura por arco sumergido y enderezamiento de bridas; proceso complejo; principalmente fabricados a medida.

- Vigas en I/canales de acero: implica únicamente el corte de material laminado en caliente y la soldadura de componentes pequeños; proceso simplificado; Implica principalmente un procesamiento profundo de existencias disponibles en el mercado.

Parámetros de rendimiento estandarizados integrales

1. Tolerancias dimensionales

- Desviación total de la longitud del componente: ±3 mm

- Deflexión lateral (comba/barrido): ≤L/1000 (donde L es la longitud real del componente)

- Giro de brida e inclinación de la cara final: Cumple con los estándares nacionales GB/T 707 para canales de acero laminados en caliente.

2. Propiedades mecánicas del material base

3. Parámetros estructurales transversales

- Características de rigidez: el rendimiento de flexión del eje fuerte cumple con los requisitos para vigas secundarias livianas; la rigidez lateral del eje débil es insuficiente; la resistencia a la torsión de un solo miembro es débil; Está estrictamente prohibida la carga a mitad del tramo sin soporte lateral.

- Coeficiente de resistencia al viento: Fijado en 1,40 (inferior al de las vigas en H equivalentes, superior al de los tubos redondos sin costura); Menor riesgo de deformación inducida por el viento para soportes exteriores de bajo perfil.

- Capacidad de carga de sujeción: Capacidad mecánica única para sujeción/restricción localizada; Resiste fuerzas de sujeción laterales y radiales, una característica estructural que no se encuentra en otras secciones de acero de perfil abierto.

4. Normas de inspección de soldaduras

- Soldaduras a tope primarias de carga: Inspección de soldadura Grado II; Tasa de muestreo del 20% para pruebas ultrasónicas (UT) en puntos críticos de tensión/conexión.

- Soldaduras en ángulo de refuerzo y placa de orejeta: Inspección visual únicamente; el cumplimiento requiere la ausencia de capas frías, porosidad o salpicaduras/manchas de soldadura.

5. Parámetros de conexión y accesorios

- Selección de pernos: pernos estándar de grado 4.8 para soportes estáticos convencionales; Pernos de alta resistencia grado 8.8 para equipos vibratorios o conexiones de tensión elevada.

- Espesor de la placa de conexión: rango estándar de 8 a 20 mm; seleccionados en función de los requisitos específicos de tensión lateral y carga de corte.

¿Cómo seleccionar un fabricante de vigas de estructura de acero de alta calidad?

1. Stock completo y envío rápido entre regiones

HAISHENG mantiene existencias listas de canales de acero estructural laminados en caliente (tamaños 10#–28#) en cuatro bases de producción principales, cumpliendo pedidos para los mercados nacionales, del sudeste asiático y de Asia central. Eliminamos retrasos causados ​​por escasez de stock de intermediarios; Los pedidos estándar que requieren un procesamiento de precisión se cargan y envían en 48 horas, mientras que las exportaciones de contenedores completos se procesan con una carga de contenedores optimizada.

2. Procesamiento especializado para componentes de perfil abierto

Para abordar desafíos como el ensanchamiento de las bridas y garantizar un ajuste perfecto contra superficies inclinadas, utilizamos plantillas de posicionamiento especializadas que mantienen la tolerancia de ajuste para refuerzos y abrazaderas dentro de 0,5 mm. Esto resuelve problemas comunes de la industria, como conexiones sueltas en superficies inclinadas y aflojamiento estructural bajo carga.

3. Entrega de exportación multilingüe compatible

Proporcionamos versiones originales en inglés de toda la documentación de fábrica y los informes de prueba, incluida la verificación SGS de terceros para el galvanizado en caliente y el espesor de la película de pintura. Nuestra documentación cumple con todos los requisitos de cumplimiento para auditorías de propietarios de proyectos en el extranjero, despacho de aduanas y licitaciones de proyectos.

4. Modificación de componentes y anticorrosión bajo demanda

Adaptamos las soluciones anticorrosión al clima del lugar del proyecto, aplicando tratamientos diferenciados para zonas interiores, costeras y químico-industriales. Admitimos modificaciones no estándar, como soldadura de canales espalda con espalda, abrazaderas con formas personalizadas y perforación excéntrica, lo que elimina la necesidad de que los clientes subcontraten procesamiento adicional.

5. Soporte técnico gratuito para la selección estructural

El soporte de preventa incluye orientación experta sobre cómo distinguir entre canales laminados en caliente y conformados en frío para evitar riesgos de seguridad estructural causados ​​por una selección inadecuada. El soporte posventa cubre la asistencia técnica remota para la instalación de soportes y soportes a gran altura, junto con la trazabilidad permanente mediante la numeración de piezas de los componentes.

Preguntas frecuentes

P1: ¿Se pueden sustituir entre sí el acero de canal laminado en caliente y el acero en forma de C conformado en frío?

R: No, no se pueden sustituir. El material base del canal de acero estructural laminado en caliente ha sido sometido a tratamiento térmico y enfriamiento, lo que tiene una gran tenacidad y resistencia al impacto. Se utiliza para cargas estructurales permanentes; mientras que el acero en forma de C conformado en frío tiene una pared delgada y es propenso a deformarse, y solo se usa para vigas de cerramiento. La especificación prohíbe su uso para tirantes y soportes de carga.

P2: ¿Cuál es la luz máxima de un canal de acero único?

R: Sin soporte lateral la luz máxima es de 4,5 metros. Si la luz excede esta, se deberán agregar tirantes laterales o una estructura de cajón de doble canal para evitar el vuelco lateral del eje débil.

P3: ¿Es necesario realizar un tratamiento anticorrosión dentro de la cavidad de acero del canal?

R: El proceso de chorro de arena y pulverización puede cubrir todo el interior de la cavidad y no se requiere tratamiento adicional; la capa de zinc del proceso de galvanización en caliente puede adherirse uniformemente a la cavidad interior. Sólo el acero de canal cerrado no puede protegerse internamente contra la corrosión y no hay puntos ciegos de óxido internos en el acero del canal.

P4: ¿Cuáles son los criterios de selección para los canales de acero tipo A y B?

R: Para cargas ligeras estáticas y luces cortas, se selecciona el tipo A para ahorrar costos de adquisición; para tirantes a gran altitud, vibración de equipos y cargas de impacto lateral, se selecciona el tipo B para agregar una brida más gruesa para evitar aplastamientos y grietas locales.

P5: ¿Se pueden utilizar canales de acero como viga principal del techo?

R: No se recomienda. La sección transversal abierta tiene una estabilidad torsional extremadamente pobre, y las cargas alternas de viento y nieve en el techo probablemente hagan que el componente se tuerza y ​​falle. Solo se puede utilizar como viga secundaria para los tirantes del techo y no se puede utilizar como viga de carga principal.
