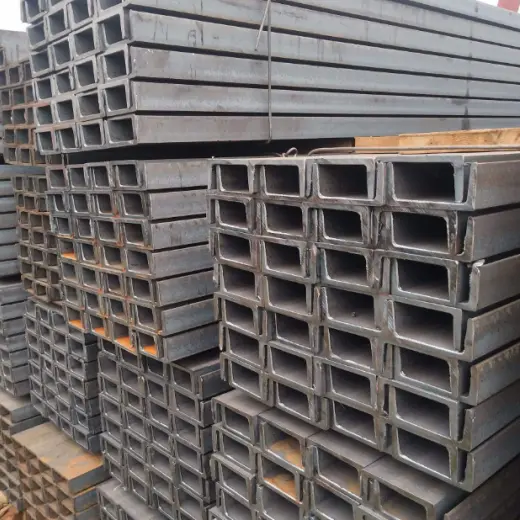

Correas de canal de acero laminado en caliente para techos

Las correas de canal de acero laminado en caliente para techos sirven como miembros estructurales de alta resistencia para techos y paredes. A diferencia de las correas C o Z de paredes delgadas conformadas en frío, se forman como una unidad única e integral directamente a partir de acero laminado en caliente. Este proceso elimina las tensiones internas asociadas con el conformado en frío y garantiza un espesor uniforme en el alma y las alas, lo que las convierte en la opción de reemplazo ideal cuando la capacidad de carga de las correas de acero de calibre liviano es insuficiente.

Alcance del producto y cumplimiento de estándares nacionales

1. Estándares Básicos de Cumplimiento

Cumplimiento de la materia prima: Las correas de canal de acero virgen laminado en caliente para techos se laminan en estricta conformidad con la norma nacional GB/T707; Se prohíbe el uso de materiales no estándar reciclados/relaminados y se evita estrictamente una desviación negativa excesiva del espesor de la pared.

Procesamiento del producto terminado: El acero de canal virgen se somete a cortes de longitud fija, alivio de tensiones, punzonado de precisión y desbarbado de los extremos; las propiedades mecánicas del material base laminado en caliente permanecen inalteradas, limitándose el procesamiento al acabado de precisión para el ensamblaje.

2. Idoneidad operativa

Aplicaciones adecuadas: Bases de vigas de acero o vigas anulares de hormigón, techos de carga pesada, plataformas suspendidas para equipos montados en el techo, instalaciones auxiliares de alta temperatura en plantas de fundición y renovación de estructuras de pórtico rígido envejecidas.

Aplicaciones prohibidas: Edificios industriales nuevos estándar de carga liviana (luces inferiores a 15 m) y techos de pendiente pronunciada con superposición continua; Estos escenarios ofrecen poca rentabilidad e idoneidad estructural.

3. Clasificación anticorrosión aplicada en fábrica

Ambientes interiores secos/libres de polvo: limpieza con chorro de arena/eliminación de óxido seguido de revestimiento de pintura compuesta.

Ambientes exteriores húmedos/costeros/químicos: Galvanizado en caliente para protección contra la corrosión a largo plazo.

Suministro completo de productos

1. Especificaciones de stock convencionales para correas de canal de acero laminado en caliente

Acero de canal n.º 8: 80×43×5 mm (material principal para proyectos de renovación a pequeña escala)

Acero de canal n.° 10: 100 × 48 × 5,3 mm (material principal para techos de carga pesada en general)

Acero de Canal No. 12: 120×53×5.5mm (Especializado para plataformas de equipos y áreas con mucha acumulación de nieve)

2. Componentes de estabilidad lateral

Tirantes redondos de acero: Φ12, Φ14 Q235 de acero redondo galvanizado en caliente con extremos laminados con rosca; Debido a la alta dureza del alma de acero del canal, está prohibida la perforación en el sitio; los orificios para los pernos deben prefabricarse en fábrica.

Puntales de manga: tubo de acero soldado Φ32×2.0; Se utiliza para soporte de esquina rígido de tirantes diagonales para contrarrestar el esfuerzo cortante local.

Refuerzos para las rodillas del techo: acero con ángulos de patas iguales L40×4 o L50×5; conecta correas a las vigas principales para resistir el vuelco causado por la succión del viento.

3. Componentes de conexión de soporte

Tacos de correa: placa de acero laminada en caliente de 3,0 a 5,0 mm (cortada y doblada) con orificios para pernos previamente perforados.

Pernos de fijación: pernos de alta resistencia galvanizados en caliente M14 o M16; dimensionado para adaptarse a los orificios de instalación de gran diámetro en el canal de acero.

4. Materiales compatibles para el revestimiento del techo superior

Compatibilidad directa: láminas de acero de color con junta alzada estándar, paneles de techo de acero de color traslapado y capas aislantes de lana de vidrio/lana de roca.

Moldura/ tapajuntas a juego: remates de cumbrera, tapajuntas de alero y moldura de junta de expansión del techo.

Opciones de configuración basadas en escenarios de aplicación específicos

1. Configuración para renovar edificios industriales antiguos y de pequeña envergadura

Selección de material principal: correas de acero de canal laminado en caliente N° 8 (longitudes estándar de 6 a 9 m).

Materiales auxiliares: tirantes simples de una hilera Φ12; sin rodilleras adicionales.

Tratamiento anticorrosión: Arenado grado Sa2,5 + imprimación epoxi + dos manos de acabado (espesor de película ≥80 μm).

Condiciones aplicables: Carga del tejado ≤0,8 kN/m²; sin equipo suspendido; regiones secas del interior.

2. Configuración para techos de carga pesada y plataformas de mantenimiento de equipos.

Selección de material principal: canal de acero engrosado N° 10 o N° 12; el espacio entre correas se reduce según sea necesario. Materiales auxiliares: tirantes de Φ14 muy espaciados; Rodilleras de acero en ángulo instaladas en el 100% de las ubicaciones de las correas.

Tratamiento anticorrosión: Pintura en spray para uso interior; Galvanizado en caliente para uso exterior.

Condiciones aplicables: El techo soporta cargas adicionales como ventiladores, sistemas fotovoltaicos o tráfico de personal de mantenimiento.

3. Configuración para Áreas Costeras (Alta Salinidad/Humedad)

Selección de materiales: Tamaños que van del No. 8 al No. 12 (seleccionados según los requisitos).

Estándar anticorrosión: Las correas, tirantes, rodilleras y soportes de correas cuentan con un espesor de revestimiento galvanizado de ≥120 μm para eliminar la corrosión galvánica entre los componentes.

Detalles de instalación: Se instalan juntas anticorrosión entre los soportes de las correas y las Tes principales para romper el camino de la corrosión electroquímica.

Comparación de rendimiento con correas C/Z conformadas en frío

1. Resistencia máxima a la carga y al impacto

Correas de canal de acero laminado en caliente para techos: el material base laminado en caliente tiene un espesor de pared uniforme y no tiene tensión residual debido al conformado en frío; Resiste impactos laterales de objetos pesados ​​y cargas concentradas de nieve sin que la sección se pandee ni se abolle.

Correas C/Z: De paredes delgadas y conformadas en frío; las cargas concentradas que exceden los límites causan flexión o desgarro inmediato, lo que los hace inadecuados para suspender equipos.

2. Estabilidad de la deformación en condiciones de alta temperatura/fuego

Correas de canal de acero: material base densamente laminado; no se produce torsión lateral durante la exposición breve a temperaturas de hasta 400 °C, lo que los hace adecuados para salas de calderas y talleres de fundición.

Correas C/Z: La tensión térmica se libera rápidamente en secciones de paredes delgadas, lo que provoca un fácil pandeo y colapso lateral; A menudo no pasa las inspecciones de seguridad contra incendios.

3. Conveniencia de las modificaciones in situ

Correas de acero para canales: un espesor suficiente del alma permite perforar y soldar arbitrariamente los soportes de la tubería sin comprometer la capacidad de carga general de la sección.

Correas C/Z: un único orificio con un diámetro superior a 12 mm reduce significativamente la resistencia a la flexión, lo que limita gravemente futuras modificaciones.

4. Limitaciones inherentes y compensaciones en la selección

Limitaciones de costo y peso propio: Para el mismo tramo, el peso propio es más de un 60 % mayor que el acero de sección C, lo que aumenta los costos de construcción de la viga principal y los cimientos entre un 12 % y un 15 %.

Limitaciones estructurales: Las alas planas evitan el traslape en longitudes extendidas, lo que las hace inadecuadas para diseños de carga continua en techos con pendiente pronunciada.

Proceso de control de calidad de precisión de extremo a extremo

1. Verificación Previa al Ingreso de Materias Primas

Inspección visual: Verifique si el acero del canal está torcido, agrietado en las bridas, deformación de bordes/esquinas y delaminación de la superficie.

Verificación de parámetros: Verifique al azar el espesor del alma y las tolerancias del ancho del ala; verificar los certificados de calidad del material del molino; realizar nuevas pruebas espectrales para acero de grado Q235B.

2. Procesamiento de precisión de correas de canal de acero laminado en caliente para techos

Corte a medida: Corte por plasma de precisión; desviación de perpendicularidad de la cara de corte ≤ 1 mm.

Punzonado para aliviar tensiones: Colocación del orificio ≥ 1,5 veces el diámetro del orificio desde la brida; Evite la zona central débil por tensión de la red para evitar desgarros bajo carga.

Rectificado de los extremos: elimine las rebabas de los bordes cortados y los orificios para evitar daños al revestimiento anticorrosión durante el transporte y lesiones al personal de instalación.

3. Acabado anticorrosión de doble ruta

Ruta de recubrimiento de pintura: Granallado (Sa2.5) para eliminación de óxido → soplado de polvo → pulverización de imprimación epoxi → pulverización de capa superior de doble capa → curado a temperatura ambiente durante 72 horas.

Ruta de galvanización en caliente: Decapado/desengrasado con ácido → enjuague con agua → inmersión en fundente → galvanización en caliente a 450–460°C → enfriamiento/pasivación por aire → rectificado de nódulos de zinc superficiales.

4. Inspección final de fábrica y embalaje.

Inspección dimensional y geométrica: Inspección completa de rectitud, torsión/deflexión y espaciado de orificios.

Verificación puntual anticorrosión: Verificación del espesor en sitio utilizando medidores de espesor de película de pintura y capa de galvanización.

Almacenamiento y embalaje: agrupación de paletas de acero; marcado con modelo, material y especificaciones anticorrosión; Embalajes elásticos resistentes a la humedad para el transporte marítimo.

Propiedades mecánicas estándar nacionales y parámetros de sección transversal reales

1. Parámetros mecánicos del material base

Material: acero estructural al carbono laminado en caliente Q235B

Resistencia mecánica: límite elástico ≥ 235 MPa; resistencia a la tracción 375–500 MPa

Coeficiente de expansión térmica: 1,2 × 10⁻⁵/°C; espacios de expansión necesarios para techos de luces largas

2. Parámetros cuantitativos anticorrosión

Anticorrosión a base de pintura: Espesor total del revestimiento compuesto ≥ 80 μm

Galvanizado en caliente: ≥ 80 μm para zonas interiores estándar; ≥ 120 μm para zonas costeras o de corrosión química

Preguntas frecuentes

1. ¿Pueden las correas de canal de acero laminado en caliente para techos reemplazar las correas en forma de Z para techos con pendiente pronunciada?

Respuesta: No. Los canales de acero presentan bridas planas, lo que provoca una carga excéntrica en los techos inclinados y evita una capacidad de carga continua mediante superposiciones; esto hace que las correas sean muy propensas a volcarse con el tiempo, por lo que sólo son adecuadas para instalación plana.

2. ¿Los componentes auxiliares para proyectos costeros requieren galvanizado por separado?

Respuesta: Sí. Las diferencias potenciales entre diferentes materiales de acero aceleran la corrosión; HAISHENG aplica el estándar de galvanizado de 120 μm a todos los componentes auxiliares de forma predeterminada, por lo que los clientes no necesitan adquirirlos por separado.

3. ¿Cuál es la diferencia entre la perforación en sitio y la perforación previa en fábrica para canales de acero?

Respuesta: La perforación en el sitio carece de alivio de tensión, lo que genera un alto riesgo de rotura de la banda; La perforación previa en fábrica sigue los estándares nacionales para el espaciado de los orificios sin comprometer la capacidad de carga estructural y es un requisito obligatorio para proyectos en el extranjero.
