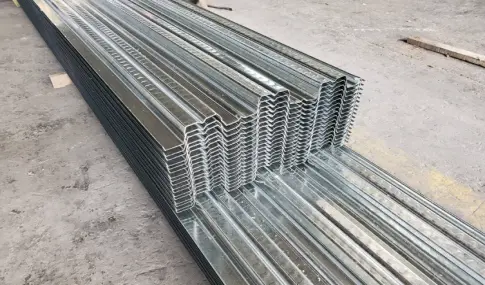

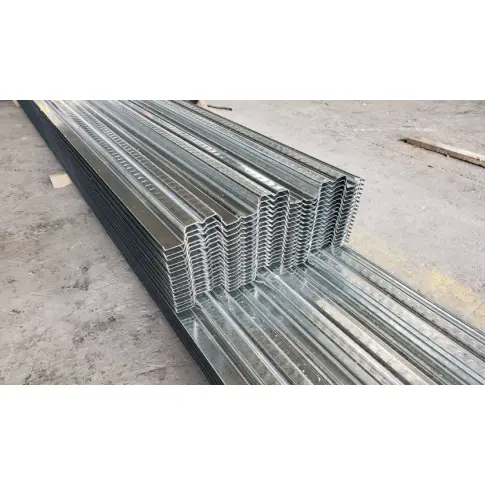

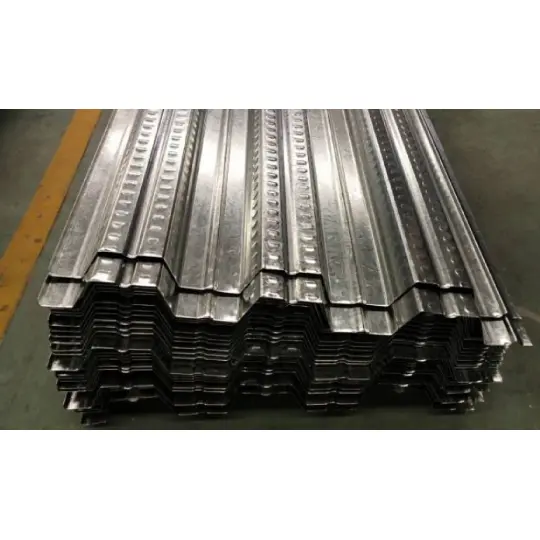

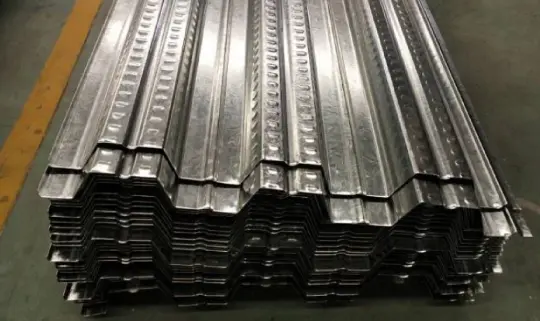

Paneles abiertos de acero para terrazas para pisos

HAISHENG fabrica estos paneles abiertos de acero para pisos utilizando 12 líneas de conformado en frío totalmente automatizadas. Fabricados con fleje de acero galvanizado en caliente, los paneles cumplen la doble función de encofrado permanente y refuerzo de tracción para losas de piso. Proporcionamos un suministro integrado de seis categorías de accesorios de construcción, resolviendo eficazmente cuatro puntos débiles comunes: adquisiciones fragmentadas, discrepancias en las especificaciones, fugas de concreto en el sitio y soldadura de pernos defectuosa. Damos la bienvenida a sus consultas y pedidos.

Cumplimiento y trazabilidad del producto

1. Normas Nacionales para la Producción de Paneles:

GB/T12755 (Tolerancias de fabricación para láminas de acero perfiladas); GB/T13912 (Pruebas para recubrimientos de zinc metálico)

2. Normas Nacionales de Aceptación de Construcción en Obra:

GB50018 (Código para diseño de estructuras de acero); GB50205 (Código de aceptación de calidad constructiva de estructuras de acero)

3. Normas Nacionales para Material Base Galvanizado:

GB/T2518 (láminas y tiras de acero recubiertas de zinc y aleación de zinc en inmersión continua en caliente)

Criterios de selección

1 Selección del grado del material base (basado en los requisitos)

Selección del espesor del panel: Uso civil estándar (0,8–1,0 mm); Trabajo pesado general (1,2 mm); Extremadamente resistente (1,5 mm). Los espesores superiores a 1,5 mm no están en stock y requieren pedidos personalizados (plazo de entrega de 12 días hábiles).

2 Configuración de revestimiento galvanizado (zonificado para protección contra la corrosión)

1. Zonas Secas Interiores: Galvanizado a doble cara (80–120 g/m²); Vida útil de diseño de 20 años.

2. Zonas costeras/con niebla salina: Galvanización en caliente por ambas caras obligatoria (275 g/m²); Previene la oxidación blanca en la superficie del panel durante 3 años.

3. Áreas químicas ácidas/álcalis: Galvanizado de alta resistencia (450–600 g/m²); Requiere protección secundaria con acabados ignífugos y anticorrosivos.

3 Requisitos de espesor de la capa superior de concreto

Está estrictamente prohibido el vertido uniforme de 100 mm; el espesor debe ser determinado por el perfil del panel: remate serie YX51 ≥101 mm; Serie YX76/75 ≥126 mm. Un espesor insuficiente conduce directamente al agrietamiento de la losa y a una deflexión excesiva.

4 escenarios de aplicación para cuatro perfiles de paneles convencionales

Entrega integrada en un solo lugar

A diferencia de los proveedores que ofrecen solo paneles abiertos de acero para pisos, HAISHENG ofrece un paquete completo (paneles más todos los accesorios) de una sola fábrica. Esto garantiza una coincidencia dimensional sin errores y elimina problemas como las fugas de hormigón causadas por la incompatibilidad entre los accesorios del mercado y los perfiles de los paneles.

1 Especificaciones principales de la plataforma

- Longitudes estándar en stock: 6/9/12 m; Las longitudes personalizadas superiores a 15 m requieren transporte segmentado.

- Requisitos de solape obligatorios: los extremos de la plataforma deben extenderse ≥50 mm sobre el ala superior de la viga de acero; Está prohibido acortar la longitud del regazo in situ sin autorización y está sujeto a inspección obligatoria.

- Clasificación del perfil: Nervadura media (51 mm) para uso civil; nervio alto (75/76 mm) para uso industrial pesado; no mezcle tipos.

2 Sistema de anclaje con pernos de corte

- Material de los montantes: acero estructural especializado ML15 (evita la fractura por fatiga común en los montantes de acero al carbono ordinarios).

- Coincidencia de especificaciones: pares YX51 con montantes de φ16×80; YX76 se empareja con montantes de φ19×90; La mezcla entre modelos está estrictamente prohibida.

- Accesorios de construcción: Los paquetes de alquiler completo incluyen casquillos cerámicos y máquinas de soldar pernos con inversor; Separación obligatoria entre montantes ≤600 mm.

3 Sellado de bordes y prevención de fugas de lechada

- Cierres finales: Modelos específicos para perfiles 51/76; fabricado en acero galvanizado a juego con la tarima; Está prohibida la fabricación in situ con chapa (debido al riesgo de oxidación/desprendimiento).

- Tapajuntas de borde en forma de L: Para sellar losas en voladizo, aberturas de ascensores y conductos de ventilación.

- Sellado de huecos: Sellador de butilo; adecuado para espacios de 0 a 5 mm entre paneles; Resistente a la alcalinidad del hormigón.

4 Accesorios de fijación y refuerzo de terrazas

- Fijación primaria: Soldadura por puntos de penetración total en los extremos; soldadura por puntos a través de la plataforma para pernos; Costuras laterales entrelazadas combinadas con soldadura por puntos intermitente a intervalos de 500 mm.

- Refuerzo local: tornillos autoperforantes galvanizados φ4,8; utilizado sólo para reforzar aberturas, esquinas o puntos de deflexión; no para fijación estructural primaria.

5 Esquema de refuerzo estandarizado para hormigón colado in situ

- Refuerzo principal antifisuras de la capa superior: Φ10–Φ12 @ 200–250 mm; Disposición continua a lo largo del tramo para evitar grietas por contracción superficial.

- Refuerzo de distribución transversal: Φ8 @ 250 mm; Dispuesto perpendicular al refuerzo principal para dispersar cargas concentradas. Refuerzo especial: refuerzo radial agregado en las aberturas; Malla de acero φ6 colocada sobre pisos de carga pesada para minimizar el asentamiento futuro de la losa.

6. Especificaciones para apuntalamiento temporal dedicado para terrazas de nervadura abierta

- Umbral de activación de apuntalamiento: el apuntalamiento es obligatorio para tramos libres >2,5 m; no se permiten excepciones.

- Tipos de Apuntalamiento: Apuntalamiento de acero con pórtico (para instalación rápida); Andamios de tubos de acero de bahía completa (para luces extragrandes).

- Criterios de eliminación: La eliminación se permite sólo después de que los especímenes de prueba de concreto curados en campo alcancen el 75% de la resistencia de diseño y la deflexión medida sea ≤L/250.

Análisis comparativo entre categorías

I. Ventajas principales diferenciadas

1. Costos de adquisición de materia prima más bajos: para el mismo espesor de losa y altura de nervadura, los paneles abiertos de acero para terrazas para pisos requieren entre un 12 % y un 18 % menos de material (ancho desplegado) y ofrecen una mayor cobertura por tonelada, lo que reduce el presupuesto de material principal para pisos de gran superficie entre un 7 % y un 11 %.

2. Aberturas in situ sin costo: los canales de costillas abiertos eliminan la necesidad de herramientas especializadas para cortar orificios; Las aberturas para servicios públicos y equipos se pueden cortar mediante corte de gas. Se adaptan bien a planos de planta irregulares o curvos, con tasas de utilización de sobrantes que alcanzan hasta el 92 %.

3. Alta tasa de aprobación de soldadura de pernos: las nervaduras sin obstrucciones permiten el posicionamiento vertical de la pistola de soldadura, logrando una tasa de aprobación del 99 % (en comparación con una tasa de retrabajo >15 % para fusión incompleta o de solape en frío en terrazas con nervaduras cerradas).

4. Fuerte estabilidad de entrelazado del concreto: las nervaduras abiertas trapezoidales crean un efecto de mortaja y espiga, lo que aumenta la resistencia de la unión del concreto en un 23 % y previene la delaminación entre el acero y el concreto durante eventos sísmicos.

5. Carga reducida en la estructura principal: un peso muerto un 8 % más ligero para la misma área de cobertura permite secciones transversales de vigas y columnas de acero más pequeñas, lo que reduce el consumo total de acero estructural entre un 3 % y un 5 %.

6. Mantenimiento posterior a la instalación conveniente: Las nervaduras inferiores abiertas permiten la instalación directa de varillas para colgar y puntos de suspensión del techo sin dañar el revestimiento galvanizado del panel.

7. Plazos de entrega cortos: la estructura simple del troquel de perfilado permite velocidades de producción de 8 a 15 m/min; Un amplio stock garantiza el envío del camión completo en 3 días.

II. Tres inconvenientes objetivos y estrategias de mitigación

1. Luz sin soporte limitada: la luz sin soporte máxima es de solo 2,4 m. Mitigación: Planificar previamente los apoyos temporales; HAISHENG proporciona dibujos de diseño de soporte gratuitos.

2. Resistencia al fuego débil: la clasificación del panel desnudo es de 0,25 h; La clasificación de losa compuesta es de 1,0 a 1,5 h. Mitigación: Aplique un revestimiento ignífugo ultrafino de 10 mm de espesor a la superficie del panel para cumplir con los requisitos de seguridad contra incendios de Clase II.

3. Mala estética de la parte inferior: el perfil nervado requiere un techo suspendido para ocultarse. Mitigación: Suministre canales de enrasado de techo personalizados diseñados para el perfil de nervadura para acortar el cronograma de instalación del techo.

Proceso de control de calidad de principio a fin en fábrica

1. Control doble de la ingesta de materia prima

- Verificación de documentación: Verifique los certificados originales de materiales del molino y los informes de pruebas de recubrimiento de zinc de terceros; rechazar bobinas sueltas imposibles de rastrear.

- Muestreo in situ: muestrear aleatoriamente 1 de cada 5 bobinas de paneles abiertos de acero para pisos para probar el límite elástico y el peso del recubrimiento de zinc; Rechazar bobinas con bordes ondulados o comba (curvatura).

- Precorte: corte el ancho de la materia prima de acuerdo con el perfil del panel específico para evitar la desalineación del perfil durante el conformado.

2. Control de precisión durante el conformado de la línea de producción

- Proceso de nivelación: nivelación multidireccional de 13 a 19 rodillos para eliminar la tensión interna de la bobina; la planitud de la superficie se mantiene a ≤2 mm/m.

- Perfilado: 18–26 juegos de rodillos progresivos para perfilado en frío a temperatura ambiente; El procesamiento cero a alta temperatura protege el recubrimiento de zinc, evitando la delaminación del recubrimiento.

- Cumplimiento estricto de las tolerancias nacionales: altura de la nervadura ±1,0 mm, paso de la nervadura ±1,5 mm, ancho del panel ±2 mm; Los artículos que exceden las tolerancias se desechan o se vuelven a trabajar.

3. Detalles de corte y posprocesamiento.

- Corte con cizalla volante controlado por PLC: Error de longitud ≤2 mm para paneles de hasta 10 m; Los cortes están libres de bordes enrollados o rebabas.

- Esmerilado manual: alisar los eventuales recubrimientos de zinc levantados en los bordes cortados para evitar una oxidación prematura; corte simultáneamente tapas de extremo y adornos de borde del mismo lote para garantizar especificaciones consistentes de recubrimiento de zinc.

4. 6 Inspecciones de fábrica obligatorias

Inspección completa de dimensiones geométricas; inspección visual del aspecto de la superficie del panel; muestreo para peso de recubrimiento de zinc de doble cara; prueba de adhesión del revestimiento mediante flexión de nervaduras de 180°; control de deformación de paneles individuales; Verificación de marcas de modelo y número de lote.

5 Almacenamiento, embalaje y protección

Apilamiento en capas según especificación; protectores de esquinas galvanizados en los extremos para evitar daños durante el tránsito; Paneles de 6 metros atados con 3 bandas de acero por paquete; almacenado en un almacén interior seco y con temperatura controlada para evitar la exposición a la humedad y el "óxido blanco" asociado con el almacenamiento al aire libre.

Parámetros mecánicos y de durabilidad medidos

1 Parámetros de peso propio y rigidez seccional para perfiles principales

2 Intervalo máximo no admitido

Condiciones de prueba: hormigón colado in situ de 120 mm; carga viva de construcción 2,0 kN/m²; deflexión ≤ L/180

- YX51: 0,8 mm = 2,1–2,3 m; 1,0 mm = 2,4–2,7 m; 1,2 mm = 2,8–3,0 m

- YX76: 1,0 mm = 2,8–3,2 m; 1,2 mm = 3,3–3,6 m (límite de luz superior para terrazas de perfil abierto)

3 Capacidad de carga, resistencia al fuego y durabilidad

- Capacidad de carga en etapa de servicio: Piso estándar 3,5–5,0 kN/m²; Capacidad de servicio pesado de hasta 8 kN/m² con base de acero y hormigón de mayor espesor.

- Normas de deflexión: Construcción ≤ L/180; Servicio ≤ L/250

- Durabilidad: 25-30 años (galvanización Z275 en ambientes interiores normales)

- Clasificación de resistencia al fuego: Compuesto acero-hormigón 1,0–1,5h; cubierta desnuda 0.25h

Guía de selección rápida para adquisiciones

1. Edificios de oficinas estándar/entrepisos interiores: perfil YX51-305-915 + base de acero de 0,8/1,0 mm + montantes de corte φ16 + cierres de extremo tipo YX51 + malla de refuerzo superior; no se requiere apuntalamiento completo.

2. Talleres industriales pesados/almacenamiento de servicio pesado: perfil YX76-344-688 + lámina base de 1,2/1,5 mm + pernos de corte φ19 + cierres de extremo tipo 76 + refuerzo bidireccional de doble capa + apuntalamiento temporal de luz completa.

Preguntas frecuentes

1. P: ¿Pueden los paneles abiertos de acero para pisos reemplazar el refuerzo de tracción inferior de la losa del piso?

R: Pueden reemplazar el refuerzo de tracción inferior siempre que el refuerzo cumpla con las normas nacionales; sin embargo, el refuerzo antifisuras superior no se puede omitir y debe especificarse por separado en los planos de diseño.

2. P: ¿El material cortado daña el revestimiento anticorrosión galvanizado?

R: El corte con cizalla volante en línea no causa marcas de quemaduras a alta temperatura; sólo la cara del extremo cortado expone el acero en bruto, y la pintura rica en zinc suministrada con el envío permite retoques en el lugar.

3. P: ¿Cuál es el plazo de entrega para el suministro interregional?

R: Los artículos en stock estándar se envían en camiones completos en un plazo de 3 días; Los perfiles personalizados tardan entre 7 y 12 días. El envío directo está disponible a las principales ciudades de todo el país para proyectos convencionales de estructuras de acero.
