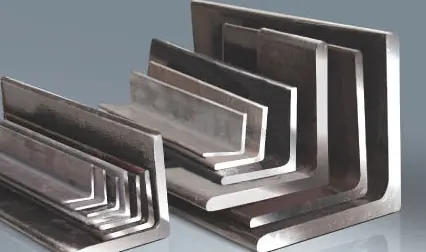

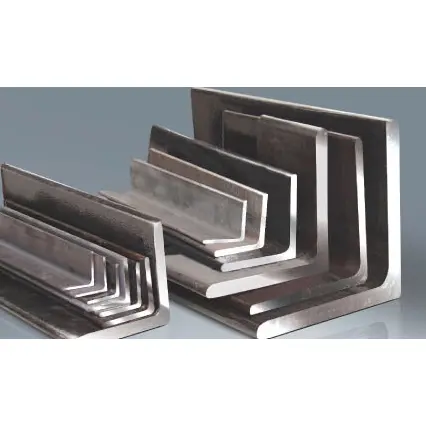

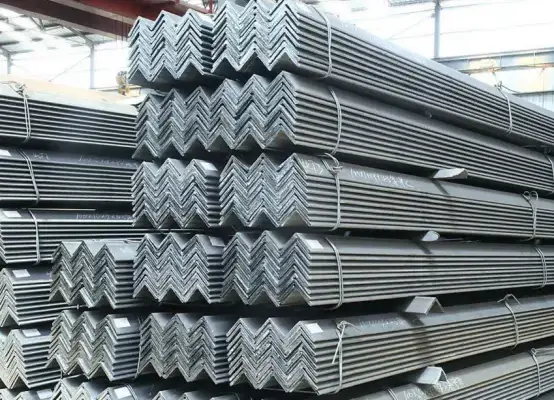

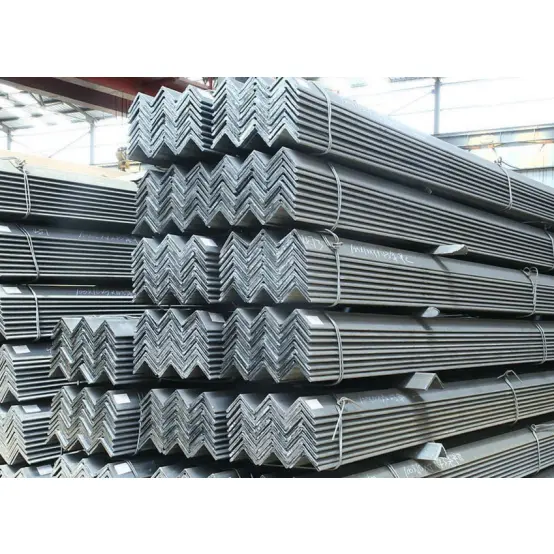

Barras angulares de acero estructural galvanizado

Las barras angulares de acero estructural galvanizado son livianas, rentables y fáciles de procesar e instalar. Con sus secciones transversales compactas y versátiles, se utilizan frecuentemente para conexiones estructurales, arriostramientos, refuerzo de correas, barandillas, soportes, piezas empotradas y diversos componentes auxiliares. Ampliamente utilizados en instalaciones industriales, proyectos municipales, instalaciones electromecánicas y almacenes, son un material auxiliar de gran volumen en la construcción de acero.

Características de las barras angulares

I. Características mecánicas y transversales

1. Sección transversal en forma de L; estructura ligera. Resisten principalmente fuerzas axiales, fuerzas cortantes y momentos de flexión locales. Debido a su rigidez general relativamente baja, no son adecuados para su uso como componentes centrales de carga, como vigas principales o columnas.

2. La construcción de una sola pieza laminada en caliente da como resultado una tensión residual baja y propiedades uniformes del material, lo que los hace resistentes al agrietamiento o la deformación bajo carga.

3. Los ángulos de patas iguales ofrecen una distribución de carga simétrica, mientras que los ángulos de patas desiguales permiten una selección flexible basada en la dirección de la fuerza, acomodando varias juntas de instalación.

II. Características económicas y de adquisiciones

1. Amplia gama de especificaciones y modelos; amplio stock de mercado y diversos canales de adquisición; precio bajo y bajo costo general.

2. Ligero, lo que reduce significativamente la carga estructural general y los costos de cimentación.

III. Características de procesamiento y construcción.

1. Cortar, perforar, doblar, soldar y empalmar son sencillos, lo que permite un procesamiento secundario flexible en el sitio.

2. El tamaño compacto facilita el manejo y el levantamiento; Los métodos de montaje versátiles (soldadura o atornillado) garantizan una alta eficiencia de construcción.

3. Opciones flexibles de combinación y empalme; El uso de varias barras juntas puede mejorar la capacidad de carga y la estabilidad generales.

IV. Características de uso y compatibilidad

1. Entregado en estado "negro" laminado en caliente (escala de fábrica); compatible con tratamientos anticorrosivos como desoxidación, pintura y galvanizado en caliente; Adecuado para uso en ambientes interiores y exteriores estándar. 2. Muy versátil; Adecuado para fabricar diversos componentes auxiliares, como conectores, soportes, marcos de gabinetes, barandillas y piezas empotradas.

V. Limitaciones

Debido a su forma de sección transversal, tienen una resistencia limitada a la flexión y al desplazamiento lateral. Sirven principalmente como componentes auxiliares de carga, conexión o refuerzo y no pueden soportar cargas importantes en aplicaciones de gran envergadura o de servicio pesado.

Usos y ámbito de aplicación

I. Usos primarios

1. Conexión y refuerzo de juntas: Las barras angulares de acero estructural galvanizado sirven como placas de conexión, refuerzos y componentes de empalme entre miembros de acero primarios y secundarios (como vigas y columnas), mejorando la integridad de las juntas.

2. Soportes y soportes diversos: Fabricación de soportes para tuberías, soportes para bandejas portacables, bases para equipos, soportes para pasillos de servicios públicos y soportes para techos.

3. Cerramientos y armazones: Correas de pared/techo para plantas industriales, armazones para revestimientos de acero color, armazones de tabiques y marcos de puertas/ventanas.

4. Barandales, barandales y escaleras: Cercos perimetrales de fábrica, pasamanos de escaleras, barandales de pasarelas, cerramientos de plataformas y componentes principales de escaleras de acceso.

5. Piezas empotradas y anclajes: Piezas empotradas de construcción, conectores de placa base y amarres de pared.

6. Estructuras livianas e instalaciones temporales: Cobertizos simples, vallas de obra, soportes temporales y componentes de andamios.

7. Refuerzo de estructura de acero: Proporciona refuerzo, atado y soporte lateral para vigas en H, canales de acero, vigas en I y otros miembros estructurales.

II. Ámbito de aplicación

1. Naves industriales: Sistemas de soporte, estructuras de cerramiento y materiales auxiliares para plataformas de equipos en fábricas, almacenes y talleres.

2. Ingeniería municipal: barandillas de seguridad vial, vallas publicitarias, marcos de vallas publicitarias, soportes de líneas de servicios públicos municipales y pequeñas pasarelas.

3. M&E y HVAC: Soportes y colgadores especializados para ductos de aire, tuberías de agua y cables en plantas de energía, instalaciones químicas y edificios comerciales.

4. Edificaciones prefabricadas y civiles: Armazones auxiliares para estructuras metálicas de varios pisos, construcciones modulares y unidades habitacionales simples.

5. Almacenamiento y logística: Estanterías livianas, racks divisorios de almacenamiento y estructuras protectoras para patios de almacenamiento. 6. Otros campos: Estructuras auxiliares para maquinaria de construcción, materiales auxiliares marinos, bastidores de maquinaria agrícola y miembros auxiliares para torres de transmisión de energía.

Parámetros clave de rendimiento

Estándar: GB/T 706-2016 (barras angulares de acero estructural galvanizado); categorizados en ángulos de catetos iguales y de catetos desiguales.

I. Materiales comunes y propiedades mecánicas

Módulo de elasticidad: 2,06 × 10⁵ MPa; energía de impacto a temperatura ambiente ≥ 27 J.

II. Clasificación, designación y especificaciones generales

1. Clasificación y Designación

· Ángulo de piernas iguales: Los anchos de las piernas son iguales; designación: ancho de pierna × grosor de pierna (por ejemplo, ∠50×5).

· Ángulo desigual de las piernas: los anchos de las piernas difieren; designación: ancho de pierna largo × ancho de pierna corto × espesor de pierna (por ejemplo, ∠63×40×5).

2. Ángulos comunes de lados iguales (pilar de la ingeniería)

· ∠25×3, ∠30×3, ∠40×4

· ∠50×4, ∠50×5

· ∠63×5, ∠70×6

· ∠80×6, ∠90×8, ∠100×10

3. Ángulos comunes de catetos desiguales

∠56×36×4, ∠63×40×5, ∠70×45×5, ∠80×50×6

III. Dimensiones y parámetros de longitud

1. Longitudes fijas estándar: 6 m, 9 m, 12 m; corte personalizado disponible; Tolerancia de longitud ±5 mm.

2. Tolerancias de forma: Curvatura ≤ 2 mm por metro; curvatura total ≤ 0,2% de la longitud total; sin torsión significativa.

IV. Características estructurales

1. Sección abierta en forma de L; baja rigidez torsional y de flexión; Adecuado para resistir fuerzas axiales, fuerzas cortantes y momentos de flexión locales.

2. Los ángulos de lados iguales presentan cargas simétricas y a menudo se utilizan para refuerzos bidireccionales o soportes simétricos; Los ángulos de lados desiguales son adecuados para juntas de carga unidireccionales.

3. La capacidad de carga de un solo miembro es limitada; combinar o agrupar miembros puede mejorar la rigidez general.

V. Características de superficie y procesamiento

1. Condición de entrega: Laminado en caliente, acabado negro (con escala de laminación).

2. Trabajabilidad: Fácil de cortar, perforar, soldar y doblar; conveniente para la fabricación en sitio.

3. Protección de superficies: Compatible con eliminación de óxido y pintura, galvanizado en caliente o recubrimiento en polvo; Adecuado tanto para ambientes interiores como exteriores.

VI. Parámetros del entorno operativo

1. Rango de temperatura aplicable: [Min]°C a [Max]°C

2. Resistencia a la corrosión: El material base carece de resistencia a la corrosión inherente; La protección de la superficie es obligatoria para ambientes exteriores o corrosivos.

3. Métodos de conexión: Compatible con soldadura, empernado estándar o empernado galvanizado.

Tabla de especificaciones de barras angulares de acero estructural galvanizado
