Placas de acero estructural laminadas en caliente

Las Placas de Acero Estructural Laminadas en Caliente son materias primas fundamentales para la construcción de estructuras de acero, maquinaria pesada, carreteras municipales y puentes. Producidas de acuerdo con las normas nacionales GB/T 700-2006 y GB/T 1591-2018, se clasifican en placas laminadas en caliente, placas laminadas en frío, placas de espesor medio y placas cuadriculadas antideslizantes. Con propiedades mecánicas equilibradas y un rendimiento excelente en soldadura, doblado en frío y punzonado, las placas de acero estructural integradas ofrecen una transmisión de fuerza continua sin espacios de empalme, ideales para sustratos de carga de gran superficie y placas de conexión de juntas.

HAISHENG ofrece una gama completa de especificaciones de espesor de placas de acero estructural laminadas en caliente, corte personalizable para piezas de formas especiales y placas incrustadas, informes completos de pruebas mecánicas de materiales y procesamiento anticorrosión como pintura y galvanizado en caliente, para satisfacer las demandas de adquisición de acero a granel de estructuras de acero, maquinaria y proyectos municipales en una sola parada.

1. Normas de producción aplicables

GB/T 700-2006 Acero estructural al carbono

GB/T 1591-2018 Acero estructural de alta resistencia y baja aleación

GB/T 3274 Aceptación de dimensiones y formas para placas gruesas estructurales de carbono

2. Características principales del producto

2.1 Características mecánicas y de materiales

Las series maduras de materiales de carbono y baja aleación con los principales grados Q235B y Q355B logran resistencia, plasticidad y tenacidad equilibradas, propiedades mecánicas estables a temperatura ambiente y son capaces de soportar cargas estáticas, cargas dinámicas y ciertas diferencias de temperatura.

Las placas integralmente laminadas presentan una textura interna uniforme y una transferencia de fuerza continua, con una excelente resistencia a la compresión, flexión y plegado para sustratos de cerramientos y soportes de carga de gran superficie.

Se pueden seleccionar diversos grados de acero que van desde resistencia ordinaria hasta alta resistencia, que se adaptan a diferentes niveles de carga, incluidos gabinetes livianos, componentes de carga pesada y componentes de equipos que soportan presión.

2.2 Diferencias de categorías y procesos

Placas laminadas en caliente: buena tenacidad, amplio rango de espesor, bajo costo, resistencia a altas temperaturas y excelente rendimiento de soldadura en sitio como material de ingeniería principal; Cubierto con incrustaciones de óxido y precisión dimensional moderada.

Placas laminadas en frío: superficie lisa, tolerancia dimensional ajustada, alta planitud y rendimiento de flexión superior para mecanizado de precisión, estampado y componentes decorativos; espesor fino y resistencia a altas temperaturas más débil que las placas laminadas en caliente.

Variedades funcionales derivadas: las placas cuadriculadas son antideslizantes y resistentes al desgaste para pasarelas y plataformas; las placas de espesor medio apuntan a componentes grandes con cargas pesadas; Las placas cortadas y las placas bobinadas originales permiten un corte flexible con un alto aprovechamiento del material.

2.3 Ventajas de mecanizado y montaje

El rendimiento integral del mecanizado admite corte, doblado, punzonado, laminado, soldadura, pulido y recubrimiento, compatible con todos los procesos de fabricación de estructuras de acero.

Las placas planas permiten un fácil empalme, traslapado y construcción de juntas a tope, combinando perfectamente con secciones de acero, tubos y sujetadores para juntas complejas.

Los tamaños flexibles permiten cortar placas enteras en piezas de formas especiales, losas pequeñas y piezas integradas con una gran universalidad.

2.4 Adaptabilidad ambiental

El acero base posee una resistencia a la intemperie decente; después de desoxidar, pintar o galvanizar en caliente con un tratamiento anticorrosión, se puede aplicar en interiores, exteriores y ambientes húmedos para un servicio a largo plazo.

Amplio rango de temperatura aplicable: las placas de acero al carbono comunes funcionan normalmente entre -20 ℃ y 350 ℃; Los grados de acero especiales satisfacen condiciones de trabajo de altas o bajas temperaturas.

2.5 Ventajas y limitaciones de costos

El suministro suficiente de materia prima, las especificaciones completas y la producción en masa reducen el costo unitario, brindando un alto rendimiento integral de costos como el acero general más básico para estructuras de acero.

Las placas delgadas muestran una resistencia débil al impacto local y abolladuras; Las placas extragruesas soportan un gran peso propio y aumentan la carga estructural general.

Las placas desnudas son propensas a oxidarse en condiciones expuestas y deben estar equipadas con un tratamiento anticorrosión; Se requiere un control estricto de los parámetros para el doblado en frío y el estampado de placas de alta resistencia para evitar grietas.

3. Ámbito de aplicación de las placas de acero estructural laminadas en caliente

3.1 Aplicaciones principales

Ingeniería de estructuras de acero para la construcción: placas de base de piso, paneles de techo, paneles de pared y losas de plataforma; refuerzos, placas divisorias, placas de cabecera, placas de conexión y placas de acero empotradas para columnas y vigas de acero, materiales centrales para conexiones principales de carga y juntas.

Fabricación de equipos y maquinaria: carcasas de equipos, bases, marcos, protectores, silos, placas de respaldo de moldes y revestimientos resistentes al desgaste para maquinaria de construcción.

Plataformas de cerramiento y pavimento: placas cuadriculadas para pasillos de talleres, peldaños de escaleras y cubiertas de zanjas; Placas ordinarias para cerramientos de fábrica y deflectores divisorios.

Accesorios para recipientes a presión y tuberías: tanques de almacenamiento atmosférico, tanques de agua, cabezales de tuberías, soportes de tuberías y placas de refuerzo de cilindros para componentes que no soportan cargas de alta presión.

Ingeniería municipal y de puentes: placas de respaldo auxiliares de puentes, paneles de protección de carreteras, vallas municipales, placas base de tapas de alcantarillas, paneles de revestimiento de ríos y componentes de instalaciones de tráfico.

Hardware y procesamiento no estándar: corte en piezas de cierre de bordes con formas especiales, placas de retención de agua, placas de refuerzo y losas de soporte temporales para diversas piezas de repuesto no estándar.

3.2 Usos coincidentes por categoría de producto

Placas laminadas en caliente de espesor medio: Principalmente placas gruesas para componentes pesados ​​de acero, bases de equipos, puentes, tanques de almacenamiento y grandes paneles portantes.

Placas cortadas laminadas en caliente: Regulares de espesor fino y medio con alto rendimiento de costos, ampliamente utilizadas para vigas, columnas y cerramientos de fábrica con mayor consumo de ingeniería.

Placas delgadas laminadas en frío: superficie lisa de alta precisión para estampado de precisión, paneles decorativos, gabinetes eléctricos y carcasas exteriores livianas.

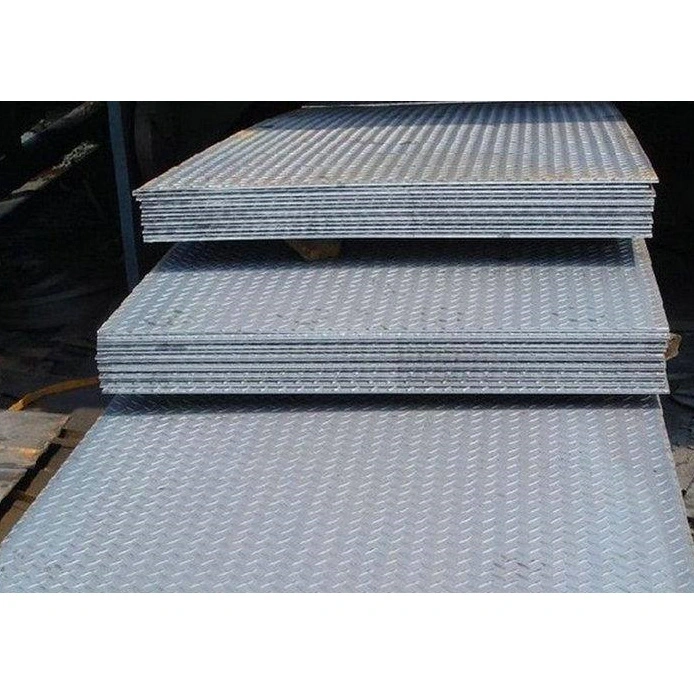

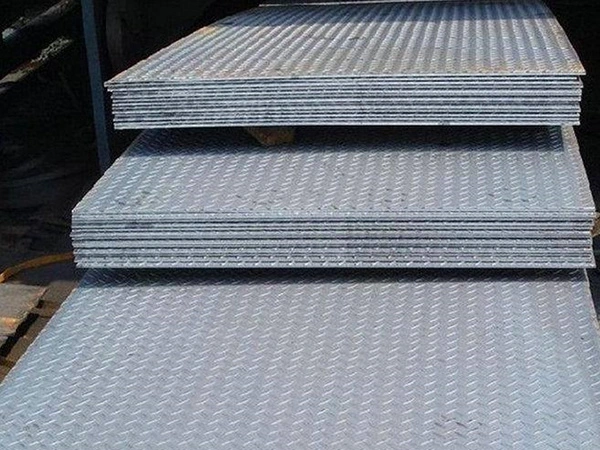

Placas de acero a cuadros: Excelente rendimiento antideslizante dedicado a plataformas peatonales, peldaños de escaleras y pisos de vehículos.

3.3 Consejos de selección sencillos

Dar prioridad a las placas laminadas en caliente para soportar cargas, soldar y trabajar en condiciones al aire libre;

Elija placas laminadas en frío para requisitos de apariencia, estampado de precisión y escenarios de decoración de interiores;

Adoptar placas cuadriculadas para pasos peatonales y zonas antideslizantes.

4. Parámetros de rendimiento de rango completo

4.1 Grados principales y propiedades mecánicas a temperatura ambiente

4.2 Constantes físicas generales

Densidad: 7,85 g/cm³

Módulo de elasticidad: 2,06×10⁵ MPa

Relación de Poisson: 0,3

Conductividad térmica: 45 W/(m·K)

4.3 Clasificación de espesores y dimensiones estándar

Clasificación de espesor de la industria

Placa delgada: 0,5~3,0 mm (laminada en frío/laminada en caliente)

Placa mediana: 3,0~14,0 mm

Placa gruesa: 14,0~60,0 mm

Placa extra gruesa: >60 mm (estructuras de acero pesadas, bases de equipos)

Tamaños fijos estándar

Anchos comunes: 1000 mm, 1220 mm, 1500 mm, 1800 mm, 2000 mm

Longitudes comunes: 2000 mm, 2440 mm, 6000 mm, 12000 mm

Tolerancia: Espesor ±0,3~±10%; Largo y ancho ±5mm

Categorías principales y rango de espesor

Placa cortada laminada en caliente: 2,0~12 mm, mayor consumo en proyectos de construcción

Placa original laminada en caliente: 12~60 mm, para cargas pesadas, puentes, tanques de almacenamiento

Placa de acero laminado en frío: 0,5 ~ 3,0 mm, superficie lisa de alta precisión

Placa de acero a cuadros: 3,0~8,0 mm (patrón antideslizante lenticular/diamante)

4.4 Rendimiento de mecanizado

Propiedad de doblado en frío: Q235 y Q355 admiten doblado en frío de 180° con un diámetro de mandril ≤ 2 veces el espesor de la placa, sin grietas ni delaminación en las posiciones de doblado.

Propiedad de soldadura: El equivalente bajo en carbono brinda una excelente soldabilidad, compatible con soldadura por arco manual y soldadura con protección de gas sin precalentamiento complejo.

Estampado y doblado: Las láminas laminadas en frío ofrecen un rendimiento de estampado óptimo; No se recomienda doblar ángulos grandes para placas gruesas.

Temperatura de servicio: Las placas generales de acero al carbono oscilan entre -20 ℃ y 350 ℃; Grados Q355D/E para proyectos de baja temperatura con mínima resistencia a temperaturas ultrabajas.

4.5 Parámetros mecánicos de la sección de referencia

El módulo de sección de flexión aumenta exponencialmente con el espesor de la placa

La resistencia al corte equivale a 0,5~0,6 veces el límite elástico

Las placas delgadas son propensas a la inestabilidad local bajo compresión, mientras que las placas gruesas mantienen una resistencia a la compresión estable.

4.6 Calidad de la superficie y tratamiento anticorrosión

Estado de la superficie de entrega: Laminado en caliente con incrustaciones de óxido, superficie lisa laminada en frío, decapado, granallado, arenado

Soluciones anticorrosión

Pintura/imprimación epoxi: Para ambientes interiores habituales.

Galvanizado en caliente: espesor de recubrimiento de zinc de 60 a 120 μm para servicio en exteriores a largo plazo

Granallado + recubrimiento antioxidante: Proceso estándar para proyectos de estructuras de acero

Estándar de aceptación de superficie: Libre de grietas, pliegues, cicatrices, delaminación y oxidación severa.

4.7 Guía de selección de aplicaciones

✅ Escenarios adecuados Refuerzos de vigas y columnas de acero, placas divisorias, placas de acero empotradas, placas de base de piso, bases de equipos, losas de plataformas, peldaños de escaleras, tableros de cerramiento, placas auxiliares de puentes, tanques de almacenamiento atmosférico, marcos mecánicos.

❌ Escenarios inadecuados Paredes internas de recipientes de alta presión, tuberías de alta temperatura y presión, medios corrosivos severos (se requiere recipiente de acero especial o acero inoxidable).

Reglas de selección rápida

Fábricas ordinarias, cerramientos y pequeños accesorios: placa laminada en caliente Q235B

Vigas de carga pesada y placas gruesas, puentes: placa mediana y gruesa Q355B

Decoración y estampado de apariencia, carcasas de gabinete: placa delgada laminada en frío

Pasarelas, plataformas operativas y escaleras: Placa estriada antideslizante

5. Tablas de especificaciones comunes de placas de acero estructural laminadas en caliente

5.1 Placa de acero ordinaria laminada en caliente (placa cortada/placa original, Q235B/Q355B)

Tamaños estándar de ancho × largo: 1500×6000, 1800×6000, 2000×6000, 1500×12000, 1800×12000, 2000×12000

Placa delgada de 2,0 a 3,0 mm (caja, borde, empalme de placa delgada)

Placa mediana de 4,0 a 10 mm (mayor consumo de ingeniería, refuerzos y placas integradas)

Placa gruesa de 12~60 mm (estructuras de acero pesadas, puentes, bases de equipos)

5.2 Placa de acero laminada en frío (0,5~3,0 mm, superficie lisa de alta precisión)

Tamaño de hoja estándar: 1000×2000, 1220×2440, 1500×3000 Espesor común: 0,5, 0,8, 1,0, 1,2, 1,5, 2,0, 2,5, 3,0 mm Uso del núcleo: Carcasas de armarios eléctricos, piezas estampadas, paneles decorativos, herrajes de precisión, carcasas exteriores ligeras Característica: Alta precisión dimensional, superficie libre de óxido, no adecuado para condiciones de trabajo de alta temperatura y carga pesada.

5.3 Placa de acero antideslizante a cuadros (patrón lenticular/diamante, dedicada para plataformas de acero)

Tamaño estándar: 1500×6000, 1800×6000 Espesor de la placa base: 3,0, 4,0, 5,0, 6,0, 8,0 mm

3,0/4,0 mm: pasarelas de taller, plataformas simples, peldaños de escaleras

5,0/6,0/8,0 mm: plataformas de servicio pesado, placas de piso para camiones, pasarelas industriales

5.4 Size & Material Selection Rules

Ancho preferido: 1500 mm (el más común, bajo desperdicio de corte), 1800 mm, 2000 mm

Longitud preferida: 6000 mm (construcción general), 12000 mm (uso de placa completa de componentes largos)

Estándar de selección de materiales

Fábrica ordinaria, recinto, piezas integradas, placas de conexión: Q235B

Vigas de carga pesada, placas gruesas, puentes, grandes estructuras de acero: Q355B

Distinción entre placa cortada y placa original

Placa cortada: 2–12 mm, bajo costo, planitud promedio, primera opción para estructuras de acero civiles y ordinarias

Placa original: espesor superior a 12 mm, estructura interna uniforme, rendimiento mecánico estable, obligatoria para proyectos de puentes y cargas pesadas

5.5 Fórmula general de cálculo del peso

Peso por metro cuadrado (kg/㎡) = Espesor (mm) × 7,85

Peso total de una sola placa = Largo (m) × Ancho (m) × Espesor (mm) × 7,85

6. Ventajas del suministro de fábrica de HAISHENG

Suministro directo desde el almacén original de la fábrica: taller de corte de placas propio con especificaciones completas de placas laminadas en caliente, laminadas en frío y a cuadros de espesor medio en stock, sin margen de beneficio de intermediarios, ventaja de costos obvia para grandes proyectos de ingeniería en el extranjero.

Entrega rápida y estable: las placas de espesor y ancho regulares están completamente abastecidas durante todo el año, lo que respalda la entrega por lotes y el corte urgente de placas integradas y refuerzos de formas especiales para cumplir con cronogramas de construcción ajustados.

Trazabilidad de inspección de calidad de todo el proceso: reinspección mecánica de la materia prima antes del almacenamiento, muestreo durante el laminado e inspección visual completa del tamaño y apariencia del acabado. Cada lote se adjunta con un certificado de material completo, informes de pruebas de tracción e impacto, lo que respalda la inspección de muestreo in situ de terceros para una aceptación fluida del proyecto en el extranjero.

Servicio de procesamiento de soporte integral: corte CNC, doblado, punzonado, corte de ranuras y prefabricación anticorrosión de galvanizado en caliente disponible, combinados con vigas en H, vigas en I, canales y pernos de alta resistencia para embalaje de exportación integrado.

Embalaje estándar de exportación: placas de acero cubiertas con película y agrupadas con tiras de acero, reforzadas con paletas de madera para prevenir la humedad y la oxidación, certificados completos en chino e inglés e informes de materiales para el despacho de aduana y la aceptación del sitio.

7. Preguntas frecuentes

P: ¿Debemos seleccionar placas Q235B o Q355B para gabinetes interiores de fábrica?

R: Q235B rentable para gabinetes livianos y piezas pequeñas integradas; Placas de espesor medio Q355B de alta resistencia para placas finales de vigas pesadas, bases de equipos y componentes portantes de puentes.

P: ¿Qué tratamiento anticorrosión ofrece una vida útil más larga para las placas utilizadas en proyectos costeros al aire libre?

R: Se prioriza la galvanización en caliente de placa completa para ambientes con niebla salina al aire libre a largo plazo; chorro de arena más dos capas de imprimación antioxidante epoxi para condiciones de humedad interior a corto plazo.

P: ¿Cómo distinguir las placas cortadas y las placas originales, cuál elegir para proyectos de carga pesada?

R: Las placas delgadas y medianas de 2 a 12 mm son placas cortadas con un precio más bajo; Las placas de más de 12 mm son placas originales laminadas con estructura metalográfica interna uniforme y rendimiento estable, obligatorias para puentes y bases de equipos pesados.

P: ¿El espesor del patrón cuadriculado en relieve cuenta como espesor de cálculo de carga?

R: Solo se adopta el espesor de la placa base para el cálculo del diseño estructural, las protuberancias antideslizantes se excluyen del espesor de carga, seleccione las placas por espesor de la base de acuerdo con las demandas de carga.

P: ¿Se pueden utilizar placas laminadas en frío para bases de carga de equipos?

R: No recomendado. Las placas laminadas en frío presentan un espesor fino y una débil resistencia a las altas temperaturas; Las placas laminadas en caliente de espesor medio se adoptan uniformemente para bases de carga pesada y componentes soldados que soportan fuerza.
